6.4 Conexión y alimentación de varias luminarias en serie
El controlador LED VF 650W se puede utilizar para alimentar hasta siete luminarias VF90W o cinco VF120W
simultáneamente. Cada dispositivo tiene un cable de entrada de energía (conector macho) y un cable de
salida de energía (conector hembra).
El cable de salida de energía del controlador LED se conecta al cable de entrada de energía de la luminaria 1.
El cable de salida de energía de la luminaria 1 se conecta al cable de entrada de energía de la luminaria 2.
El cable de salida de alimentación de la luminaria 2 está conectado al cable de entrada de alimentación de
la luminaria 3 y así sucesivamente hasta que todas las luminarias estén conectadas.

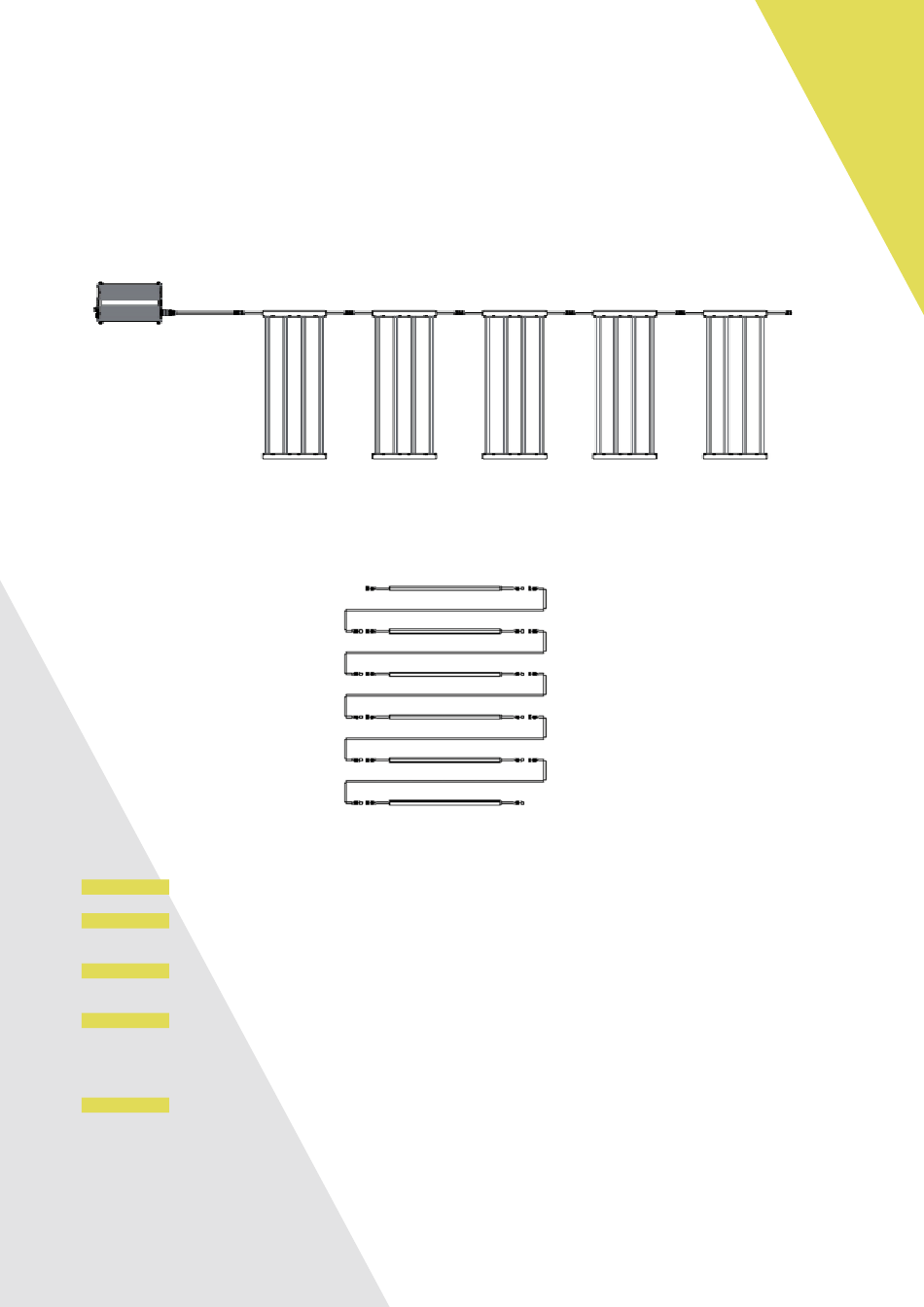

Ejemplo de plan de conexión horizontal:
Para planes de iluminación alternativos y una mayor flexibilidad, los cables de conexión de extensión están
disponibles para comprar por separado.
Ejemplo de plan de conexión vertical con cables de conexión de extensión:
6.5 Conexión de la luminaria LED a la red eléctrica
¡Atención Por favor asegúrate de que la red eléctrica está apagada.
¡Atención Asegúrate de que el cable de alimentación no está enrollado y que no toca ninguna superficie
caliente.
¡Atención Conecta los cables de acuerdo con las normas locales, las normas de seguridad y el código
eléctrico.
¡Atención Si no utilizas un controlador de iluminación externo, asegúrate de que el equipo de conmutación
externo puede manejar la corriente de entrada de la luminaria LED. Utiliza siempre un contactor temporizador
adecuado para cambiar una carga capacitiva. ¡Nunca uses temporizadores domésticos para cambiar la
luminaria LED!
¡Atención No conectes ni desconectes el dispositivo LED bajo carga.
Asegúrate de que el conector hembra del cable de alimentación del conductor del LED esté alineado
correctamente con el conector macho correspondiente del conductor y presiona junto hasta que se bloquee
con un clic. Para desconectar, gira el conector hembra en sentido contrario a las agujas del reloj para
desbloquearlo y separarlo del conductor.
Conecta el enchufe de alimentación de la red a cambio de engranaje/fuente de alimentación. Enciende le
alimentación de red.
