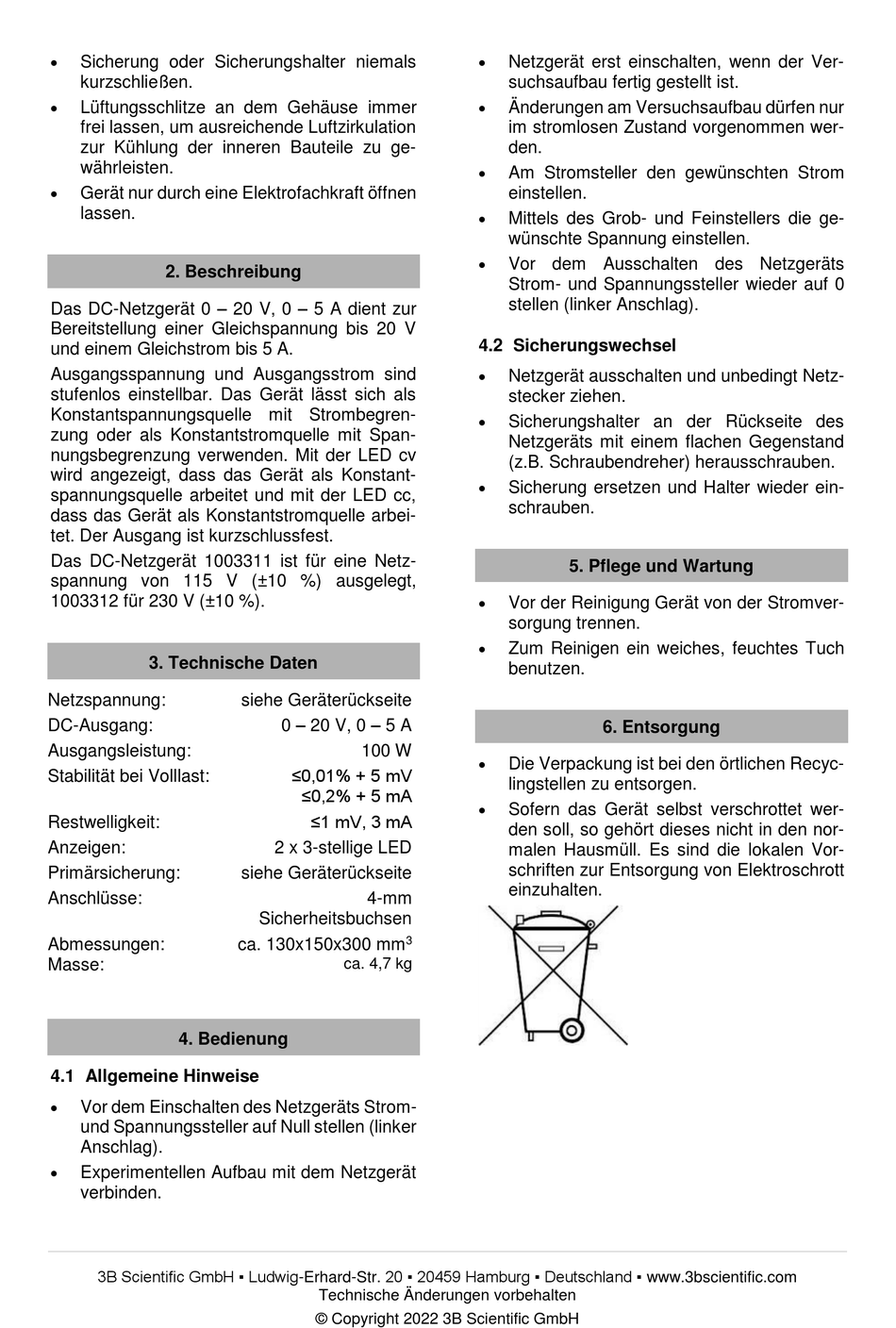

3B SCIENTIFIC PHYSICS 1003311 Bedienungsanleitung Seite 2


Sicherung oder Sicherungshalter niemals
kurzschließen.

Lüftungsschlitze an dem Gehäuse immer
frei lassen, um ausreichende Luftzirkulation
zur Kühlung der inneren Bauteile zu ge-
währleisten.

Gerät nur durch eine Elektrofachkraft öffnen
lassen.
2. Beschreibung
Das DC-Netzgerät 0 – 20 V, 0 – 5 A dient zur
Bereitstellung einer Gleichspannung bis 20 V
und einem Gleichstrom bis 5 A.
Ausgangsspannung und Ausgangsstrom sind
stufenlos einstellbar. Das Gerät lässt sich als
Konstantspannungsquelle mit Strombegren-
zung oder als Konstantstromquelle mit Span-
nungsbegrenzung verwenden. Mit der LED cv
wird angezeigt, dass das Gerät als Konstant-
spannungsquelle arbeitet und mit der LED cc,
dass das Gerät als Konstantstromquelle arbei-
tet. Der Ausgang ist kurzschlussfest.
Das DC-Netzgerät 1003311 ist für eine Netz-
spannung von 115 V (±10 %) ausgelegt,
1003312 für 230 V (±10 %).
3. Technische Daten
Netzspannung:
DC-Ausgang:
Ausgangsleistung:
Stabilität bei Volllast:
Restwelligkeit:
Anzeigen:
Primärsicherung:
Anschlüsse:
Abmessungen:
Masse:
4. Bedienung
4.1 Allgemeine Hinweise

Vor dem Einschalten des Netzgeräts Strom-
und Spannungssteller auf Null stellen (linker
Anschlag).

Experimentellen Aufbau mit dem Netzgerät
verbinden.
3B Scientific GmbH ▪ Ludwig-Erhard-Str. 20 ▪ 20459 Hamburg ▪ Deutschland ▪ www.3bscientific.com
siehe Geräterückseite
0 – 20 V, 0 – 5 A
100 W
≤0,01% + 5 mV
≤0,2% + 5 mA
≤1 mV, 3 mA
2 x 3-stellige LED
siehe Geräterückseite
4-mm
Sicherheitsbuchsen
3
ca. 130x150x300 mm
ca. 4,7 kg
Technische Änderungen vorbehalten
© Copyright 2022 3B Scientific GmbH

Netzgerät erst einschalten, wenn der Ver-
suchsaufbau fertig gestellt ist.

Änderungen am Versuchsaufbau dürfen nur
im stromlosen Zustand vorgenommen wer-
den.

Am Stromsteller den gewünschten Strom
einstellen.

Mittels des Grob- und Feinstellers die ge-
wünschte Spannung einstellen.

Vor dem Ausschalten des Netzgeräts
Strom- und Spannungssteller wieder auf 0
stellen (linker Anschlag).
4.2 Sicherungswechsel

Netzgerät ausschalten und unbedingt Netz-
stecker ziehen.

Sicherungshalter an der Rückseite des
Netzgeräts mit einem flachen Gegenstand
(z.B. Schraubendreher) herausschrauben.

Sicherung ersetzen und Halter wieder ein-
schrauben.
5. Pflege und Wartung

Vor der Reinigung Gerät von der Stromver-
sorgung trennen.

Zum Reinigen ein weiches, feuchtes Tuch
benutzen.
6. Entsorgung

Die Verpackung ist bei den örtlichen Recyc-
lingstellen zu entsorgen.

Sofern das Gerät selbst verschrottet wer-
den soll, so gehört dieses nicht in den nor-
malen Hausmüll. Es sind die lokalen Vor-
schriften zur Entsorgung von Elektroschrott
einzuhalten.
