3B SCIENTIFIC

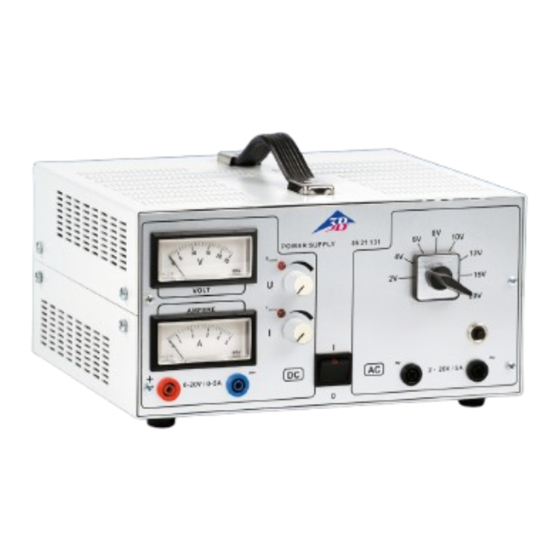

AC/DC Netzgerät 0–20 V / 5 A (115 V, 50/60 Hz)
AC/DC Netzgerät 0–20 V / 5 A (230 V, 50/60 Hz)
1003561 (115 V, 50/60 Hz)
1003562 (230 V, 50/60 Hz)
Bedienungsanleitung
04/12 ELWE/ALF
1. Sicherheitshinweise
Das AC/DC Netzgerät 0–20 V; 5 A entspricht
den Sicherheitsbestimmungen für elektrische
Mess-, Steuer-, Regel- und Laborgeräte nach
DIN EN 61010 Teil 1 und ist nach Schutzklasse
I aufgebaut. Es ist für den Betrieb in trockenen
Räumen vorgesehen, die für elektrische Be-
triebsmittel geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der
sichere Betrieb des Gerätes gewährleistet. Die
Sicherheit ist jedoch nicht garantiert, wenn das
Gerät unsachgemäß bedient oder unachtsam
behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht mehr möglich ist (z.B. bei sichtba-
ren Schäden), ist das Gerät unverzüglich außer
Betrieb zu setzen.
In Schulen und Ausbildungseinrichtungen ist der
Betrieb des Gerätes durch geschultes Personal
verantwortlich zu überwachen.
®
PHYSICS
Netzgeräts sind nicht spannungsfest bei externem
Anlegen von Spannungen über 500 V gegen Erdpo-
tenzial.
•
•
•
1
1 Gleichspannungsanzeige
2 Gleichstromanzeige
3 Gleichspannungsausgang
4 Gleichspannungs-Steller mit
Spannungsbegrenzungsan-
zeige
5 Gleichstromsteller mit Strom-
begrenzungsanzeige
6 Netzschalter
7 Wechselspannungsausgang
8 Überstromschutzschalter
9 8-Stufen-Schalter für Wech-
selspannung
Achtung! Die Niederspannungsausgänge des
Beim Einsatz in experimentellen Aufbauten mit
anderen Spannungsquellen z.B. zum Betrieb von
Elektronenröhren darauf achten, dass am Aus-
gang keine Spannungen über 500 V gegen Erd-
potenzial anliegen.
Vor Erstinbetriebnahme überprüfen, ob der
auf
der
Gehäuserückseite
Wert für die Netzanschlussspannung den
örtlichen Anforderungen entspricht.
Vor Inbetriebnahme das Gehäuse und die
Netzleitung auf Beschädigungen untersu-
chen und bei Funktionsstörungen oder
sichtbaren Schäden das Gerät außer Be-
trieb setzen und gegen unbeabsichtigten
Betrieb sichern.
aufgedruckte
