3B SCIENTIFIC
DC-Netzgerät 0 – 20 V, 0 – 5 A (115 V, 50/60 Hz)
DC-Netzgerät 0 – 20 V, 0 – 5 A (230 V, 50/60 Hz)
1003311 (115 V, 50/60 Hz)
1003312 (230 V, 50/60 Hz)
Bedienungsanleitung
03/12 ALF
1. Sicherheitshinweise
Das DC-Netzgerät 0 – 20 V, 0 – 5 A entspricht den
Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte nach DIN EN 61010
Teil 1 und ist nach Schutzklasse I aufgebaut. Es ist
für den Betrieb in trockenen Räumen vorgesehen,
die für elektrische Betriebsmittel geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der siche-
re Betrieb des Gerätes gewährleistet. Die Sicherheit
ist jedoch nicht garantiert, wenn das Gerät unsach-
gemäß bedient oder unachtsam behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb
nicht mehr möglich ist (z.B. bei sichtbaren Schä-
den), ist das Gerät unverzüglich außer Betrieb zu
setzen.
In Schulen und Ausbildungseinrichtungen ist der
Betrieb des Gerätes durch geschultes Personal ver-
antwortlich zu überwachen.
®
PHYSICS
Netzgeräts ist nicht spannungsfest bei externem
Anlegen von Spannungen über 100 V gegen Erdpo-
tenzial.
•
•
•
1
1

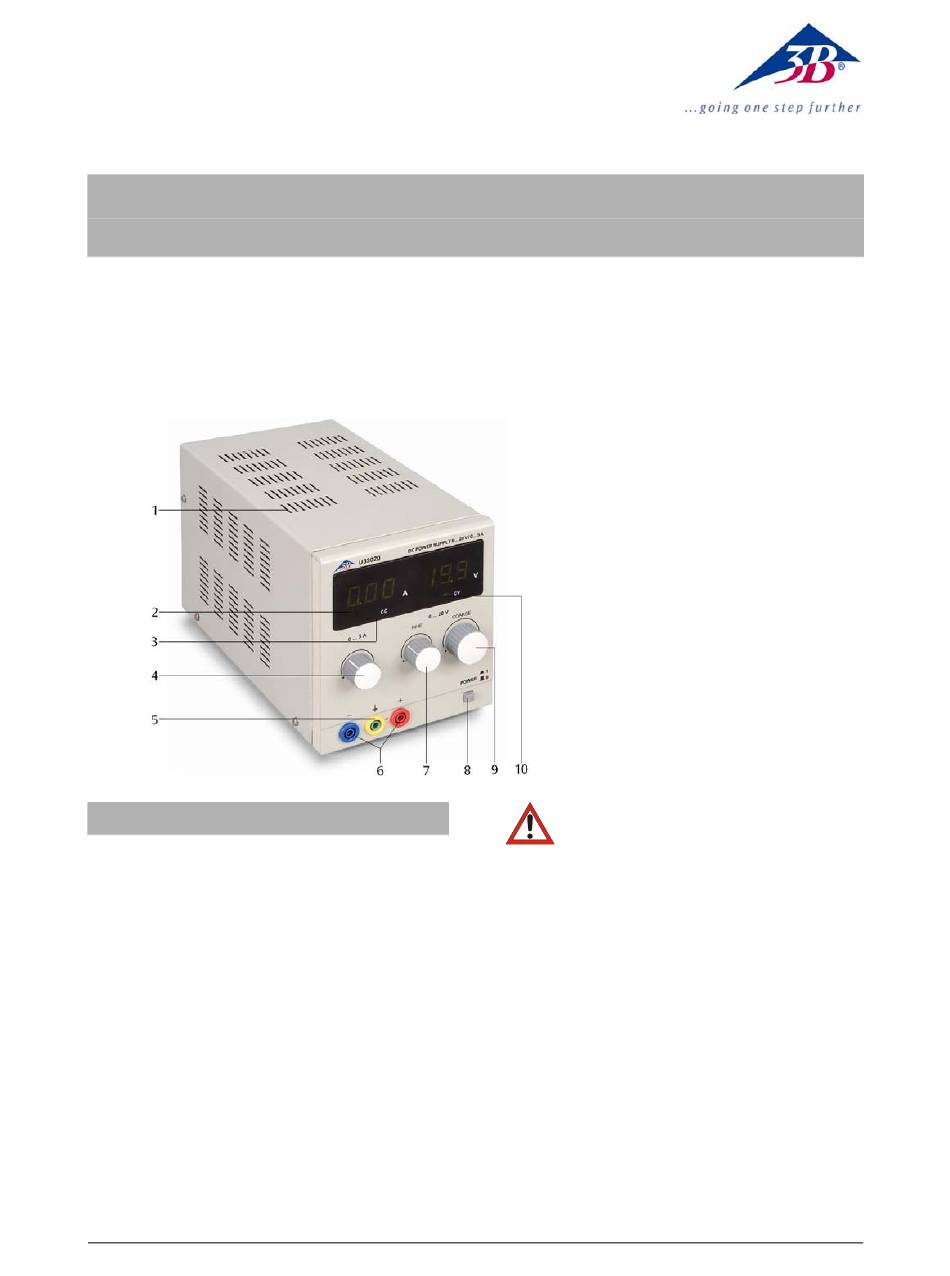

Lüftungsschlitze
2
Strom- und Spannungsanzeige
3
LED-Anzeige Konstantstrom-
quelle (cc)
4
Stromsteller
5
Erdungsbuchse
6
Gleichspannungsausgang
7
Feinsteller für Gleichspannung
8
Netzschalter
9
Grobsteller für Gleichspannung
10 LED-Anzeige Konstantspan-
nungsquelle (cv)
Achtung! Der Niederspannungsausgang des
Beim Einsatz in experimentellen Aufbauten mit
anderen Spannungsquellen z.B. zum Betrieb
von Elektronenröhren darauf achten, dass am
Ausgang keine Spannungen über 100 V gegen
Erdpotenzial anliegen.
Vor Erstinbetriebnahme überprüfen, ob der auf
der Gehäuserückseite aufgedruckte Wert für
die Netzanschlussspannung den örtlichen An-
forderungen entspricht.
Vor Inbetriebnahme das Gehäuse und die Netz-
leitung auf Beschädigungen untersuchen und
bei Funktionsstörungen oder sichtbaren Schä-
den das Gerät außer Betrieb setzen und gegen
unbeabsichtigten Betrieb sichern.
