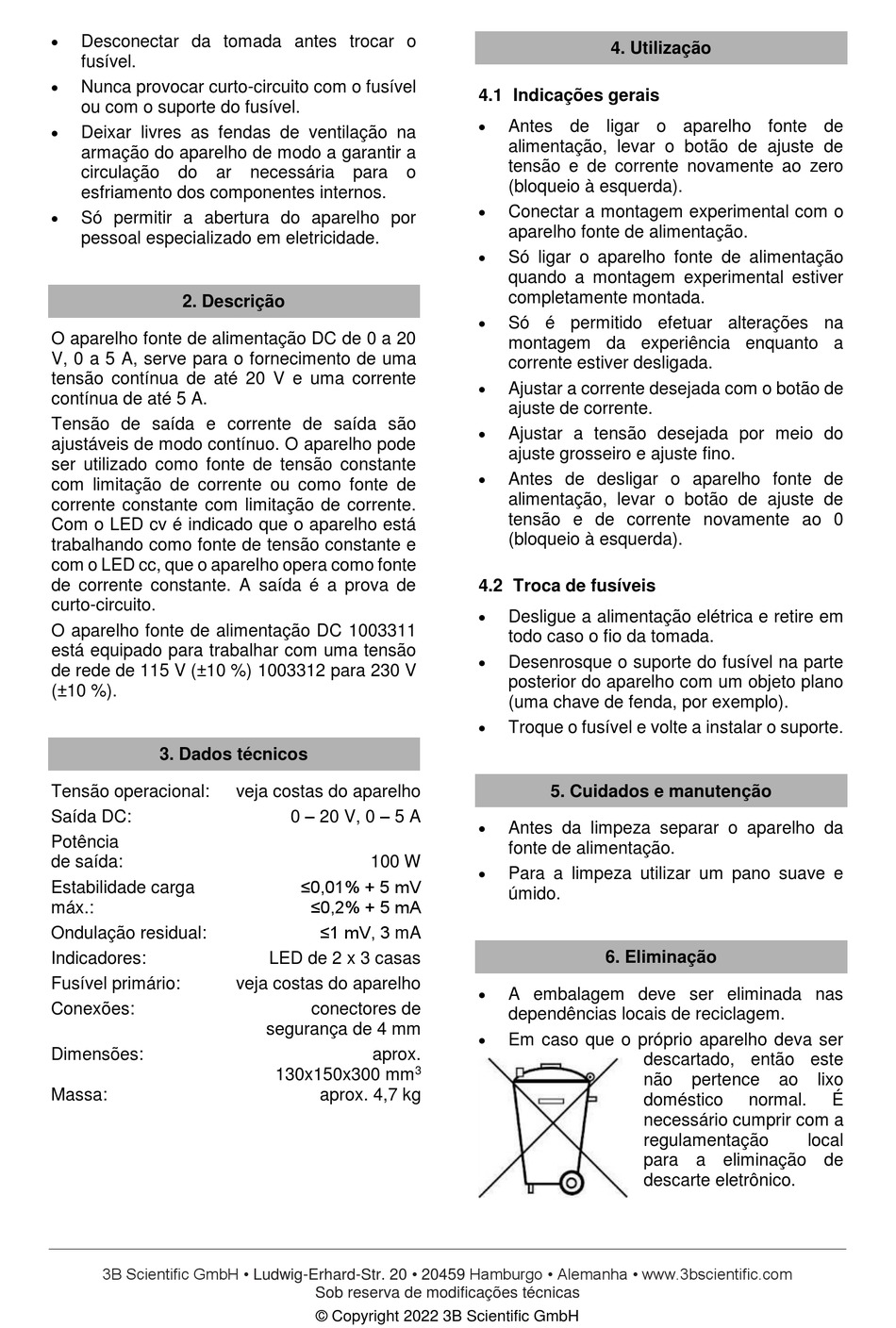

Desconectar da tomada antes trocar o
fusível.
Nunca provocar curto-circuito com o fusível
ou com o suporte do fusível.
Deixar livres as fendas de ventilação na
armação do aparelho de modo a garantir a
circulação
do
ar
esfriamento dos componentes internos.
Só permitir a abertura do aparelho por
pessoal especializado em eletricidade.
2. Descrição
O aparelho fonte de alimentação DC de 0 a 20
V, 0 a 5 A, serve para o fornecimento de uma
tensão contínua de até 20 V e uma corrente
contínua de até 5 A.
Tensão de saída e corrente de saída são
ajustáveis de modo contínuo. O aparelho pode
ser utilizado como fonte de tensão constante
com limitação de corrente ou como fonte de
corrente constante com limitação de corrente.
Com o LED cv é indicado que o aparelho está
trabalhando como fonte de tensão constante e
com o LED cc, que o aparelho opera como fonte
de corrente constante. A saída é a prova de
curto-circuito.
O aparelho fonte de alimentação DC 1003311
está equipado para trabalhar com uma tensão
de rede de 115 V (±10 %) 1003312 para 230 V
(±10 %).
3. Dados técnicos
Tensão operacional:
Saída DC:
Potência
de saída:
Estabilidade carga
máx.:
Ondulação residual:
Indicadores:
Fusível primário:
Conexões:
Dimensões:
Massa:
3B Scientific GmbH • Ludwig-Erhard-Str. 20 • 20459 Hamburgo • Alemanha • www.3bscientific.com
necessária
para
veja costas do aparelho
0 – 20 V, 0 – 5 A
100 W
≤0,01% + 5 mV
≤0,2% + 5 mA
≤1 mV, 3 mA
LED de 2 x 3 casas
veja costas do aparelho
conectores de
segurança de 4 mm
aprox.
130x150x300 mm
aprox. 4,7 kg
Sob reserva de modificações técnicas
© Copyright 2022 3B Scientific GmbH
4.1 Indicações gerais
Antes de ligar o aparelho fonte de
alimentação, levar o botão de ajuste de
tensão e de corrente novamente ao zero
o
(bloqueio à esquerda).
Conectar a montagem experimental com o
aparelho fonte de alimentação.
Só ligar o aparelho fonte de alimentação
quando a montagem experimental estiver
completamente montada.
Só é permitido efetuar alterações na
montagem da experiência enquanto a
corrente estiver desligada.
Ajustar a corrente desejada com o botão de
ajuste de corrente.
Ajustar a tensão desejada por meio do
ajuste grosseiro e ajuste fino.
Antes de desligar o aparelho fonte de
alimentação, levar o botão de ajuste de
tensão e de corrente novamente ao 0
(bloqueio à esquerda).
4.2 Troca de fusíveis
Desligue a alimentação elétrica e retire em
todo caso o fio da tomada.
Desenrosque o suporte do fusível na parte
posterior do aparelho com um objeto plano
(uma chave de fenda, por exemplo).
Troque o fusível e volte a instalar o suporte.
5. Cuidados e manutenção
Antes da limpeza separar o aparelho da
fonte de alimentação.
Para a limpeza utilizar um pano suave e
úmido.
A embalagem deve ser eliminada nas
dependências locais de reciclagem.
Em caso que o próprio aparelho deva ser
3
4. Utilização
6. Eliminação
descartado, então este
não
pertence
doméstico
normal.
necessário cumprir com a
regulamentação
para a eliminação de
descarte eletrônico.
ao
lixo
É
local
