FRANÇAIS
TOP-434MA
Emetteur quadricanal.
Frequence: AM 433.92 MHz
Batteries: n°2 CR2016 3V d.c. Lithium
Consommation en transmission: 12 mA
Portée: 50 ÷ 150 m
Combinaison de codes: 4096
Poids: 23 g
DEUTSCH
TOP-434MA
Vierkanal-Sender.
Frequenz: AM 433.92 MHz
Batterien: n°2 CR2016 3V d.c. Lithium
Verbrauch beim Senden: 12 mA
Reichweite: 50 ÷ 150 m
Code kombinationen: 4096
Gewicht: 23 g

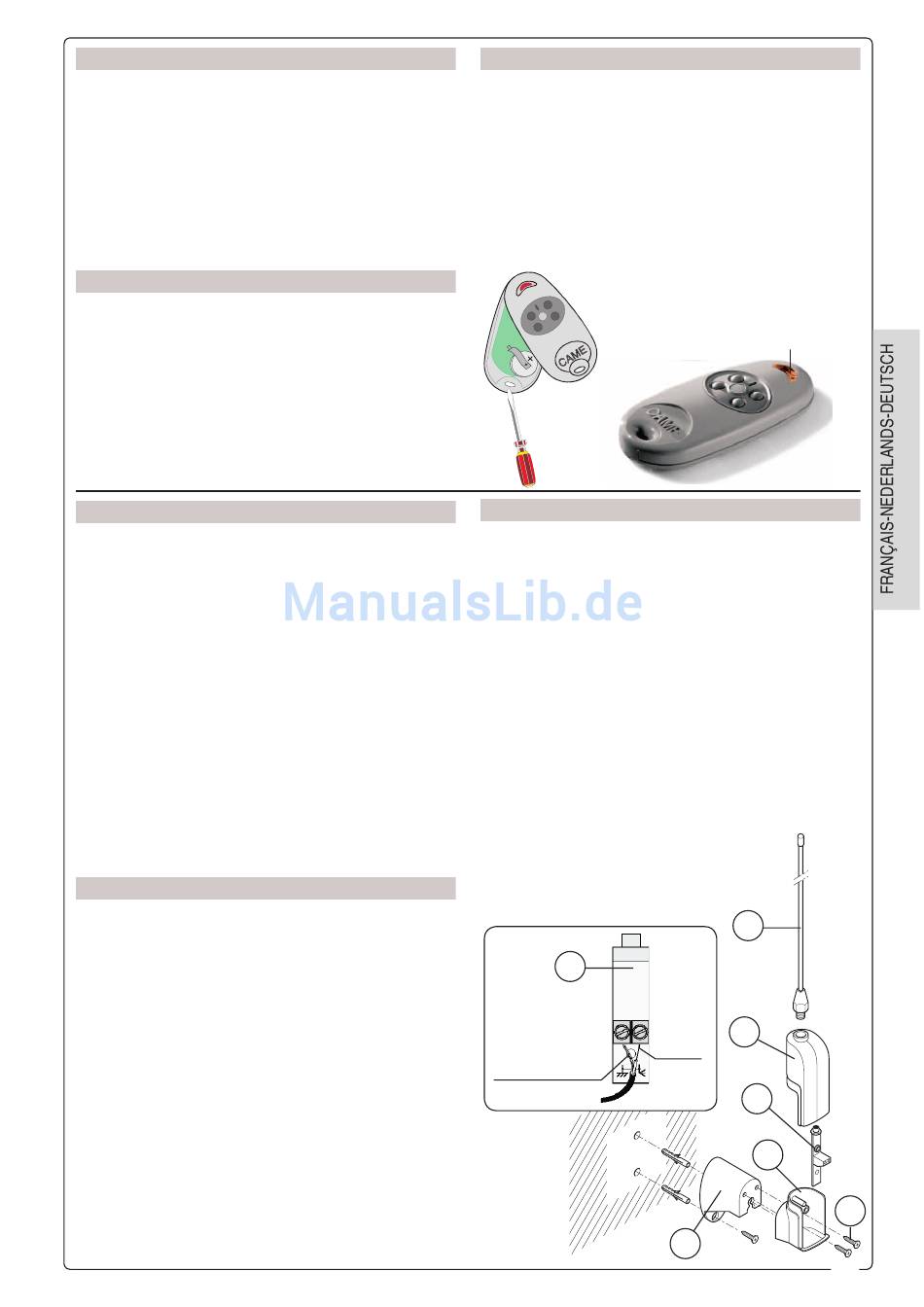

FRANÇAIS
TOP-A433N
1) Tige de l'antenne
2) Partie supérieure du boîtier
3) Circuit
4) Partie inférieure du boîtier
5) Vis de fi xation antenne/brides
6) Etrier de fi xation
Description du montage
- Fixer la partie inférieure du boîtier à la bride de fi xa-
tion avec les vis correspondantes.
- Brancher le câble coaxial RG58 sur la borne du circuit
antenne.
- Introduire le circuit dans la partie inférieure du boîtier
par le liais du trou spécialement placé sur ce circuit.
- Emboîter les deux boîtiers et visser la tige.
DEUTSCH
TOP-A433N
1) Antennenstange
2) Oberes Behälterteil
3) Stromkreis
4) Unteres Behälterteil
5) Befestigungsschraube Antenne/Bügel
6) Befestigungsbügel
Montagebeschreibung
- Den unteren Teil des Behälters mit den eigens dafür
vorgesehenen Schrauben am Bügel befestigen.
- Das koaxiale Kabel RG58 an die Klemme des Anten-
nenschaltkreises anschließen. und durch das eigens
dafür vorgesehene Loch in den unteren Teil des
Behälters einführen.
- Die beiden Behälter ineinanderrasten und die Stange
anschrauben
NEDERLANDS
TOP-434MA
4 kanaals zender.
Frequentie: AM 433.92 MHz
Batterijen: n°2 CR2016 3V d.c. Lithium
Verbruik bij gebruik: 12 mA
Bereik: 50 ÷ 150 m
Combinatie van de codes: 4096
Gewicht: 23 g
LED rouge de signalisation
NEDERLANDS
TOP-A433N
1) Antenne staaf
2) Bovenste deel van de behuizing
3) Print
4) Onderste deel van de behuizing
5) Vijsjes voor bevestiging
6) Bevestigingsbeugel
Installatie
- bevestig het onderste deel aan de bevestigingsbeugel
met de bijgeleverde vijsjes.
- bevestig de coaxkabel (RG58) op het printje.
- plaats het printje in het onderste deel van de behui-
zing, door gebruik te maken van het gaatje in de print.
- breng de 2 delen van de behuizing
samen en bevestig de staaf.
3
Gaine
Kabel-afscherming
Umklöppelung
RG58
D
LED rood voor signalisatie
LED rot zur Anzeige
1
Câble
Kabel
2
Kabel
3
4
6
5
3
