Seite 43
FUNKSTEUREUNG RU68DE TWIN (Funktionsmodus Key-Block) Kodier- und Wartungsanleitung...
Seite 44

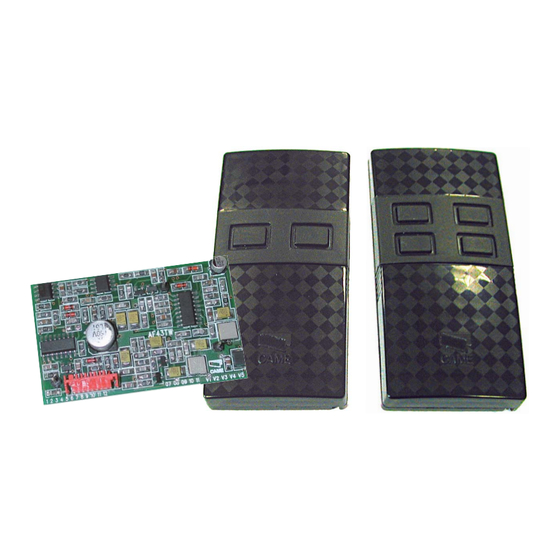

1 Beschreibung Mit jedem CAME Handsender (433,92 MHz – Serien TOP und TAM) kompatibler Handsender (über Selb- stlernen). Um das Kopieren des Key-Block-Kodes zu verhindern, kann man einen Schlüssel über 10er Dip-Schalter eingeben. Dieses Produkt wurde von der CAME CANCELLI AUTOMATICI S.p.A. gemäß den geltenden Sicherheitsvorschriften entwickelt und produziert.
Seite 45
Jeder Taster kann verschieden kodiert werden. Die Kodierungen unterscheiden sich durch unterschiedli- ches Blinken: 1 - Kodierung TAM (Fabrikvorgabe) – 2 mal Blinken und Pause 2 - Kodierung TOP - ständiges Blinken 3 - Taster mit Kodierung TWIN - dreimaliges Blinken und Pause...
Seite 46
3 Eingabe Key-Block-Schlüssel ACHTUNG!! Auf diese Weise werden sämtliche Taster durch Key-Block-Schlüssel geschützt. Diese Taster können nicht auf einen anderen Handsender kopiert werden, wenn der Schlüssel nicht bekannt ist. Gewünschte Kombination ON/OFF (Schlüssel) wählen und in die aufzu- bewahrende Tabelle eintragen: (MINDESTENS 1 DIP auf ON!) Schlüssel auf dem Dip-Schalter des Handsenders eingeben...
Seite 47
Nur Taster 1 nicht mehr drücken: die Diode blinkt noch ca. 4 Sek. lang schnell. Nach 4 Sek. leuchtet die Diode ständig und man kann auch den Taster P2 lösen. Der über Dip eingegebene Kode ist nun gespeichert. ALLE DIPS AUF OFF STELLEN!! Dies muss immer gemacht werden, damit der Hand- sender funktioniert Achtung!! Damit der Handsender funktioniert und um Übereinstimmungen zwischen dem...
Seite 48
4 Kopieren im Key-Block-Modus Um die Taster eines TWIN Handsenders im Key-Block-Modus auf einen anderen TWIN Handsender zu kopieren: 1 - Schlüssel in den neuen TWIN Handsender eingeben (so wird die Übertragung des Schlüssels und dessen Kopierung ermöglicht). 2 - Die Taster P1 und P2 des neuen Handsenders gleichzeitig drücken, bis die Diode schnell blinkt;...
Seite 49
Schon aktiviert DIPS WIEDER AUF OFF STELLEN!! Dies muss immer gemacht werden, damit der Handsender funktioniert Achtung!! Der Kode wird auch dann kopiert, wenn im neuen TWIN eine Key-Block-Kodierung besteht. In diesem Fall wird die Kodierung einfach überschrieben.
Seite 50
- Den neuen Kode auf den Empfangsgeräten der Antriebe mit dem neuen Modul AF43TW einspeichern (siehe entsprechende Anleitung). - Handsender TOP und TAM ersetzen, dabei den TWIN im Key-Block-Modus, wie in Abb. 6-7 beschrie- ben, kopieren. Wer eine Kopie des Handsenders TWIN zur Betätigung der Anlage benötigt, muss sich in diesem...
Seite 51
Beispiel 1 AF43S AF43S AF43TW Taste P1 Taste P2 TWIN Key-Block TWIN Key-Block...
Seite 52
(siehe entsprechende Anleitung). - TWIN Handsender, wie in Abb. 6-7 beschrieben, im Key-Block-Modus kopieren. - Den Kode von TOP oder TAM auf den Handsender TWIN kopieren (siehe Anleitung auf Verpackung von TOP bzw. TAM). Wer eine Kopie des Handsenders TWIN zur Betätigung der Anlage benötigt, muss sich in die-...
Seite 53
Beispiel 2 Bestehende Anlage Neue Anlage AF43TW Vorhandenes Funk- steckmodul AF43S Taste P1 Taste P2 TWIN Key-Block Im TAM- bzw. TOP- Modus kodierte Handsender...
Seite 54
- TWIN Handsender, wie in Abb. 6-7 beschrieben, im Key-Block-Modus kopieren. Wer eine Kopie des Handsenders TWIN zur Betätigung der Anlage benötigt, muss sich in die- sem Fall an den Installateur oder an den Verkäufer, denen der Schlüssel bekannt ist, wenden.
Seite 55
Beispiel 3 AF43TW Taste P1 Taste P2 TWIN Key-Block TWIN Key-Block...
