IMPORTANTE : * Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y
seleccionados a fin de que cumplan con los códigos y reglamentos locales y/o nacionales. También están
sujetos al tipo de instalación y al tamaño de los conductores.
** Compruebe el voltaje adecuado en la etiqueta de características del aparato.
Regleta de terminales
Cable De
unidad de interior
Interconexión
1
2
SIG
El cable del enchufe
! Tiene que haber una desconexión
en todos los polos en el suministro
de corriente con una separación
de contacto de al menos 3mm.
• Todos los alambres deben estar conectados firmemente.
• Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.
• El cable de conexión entre la unidad interior y la unidad exterior se debe clavar con el anclaje de cable provisto.
• El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo requerimiento.
• Asegúrese de no aplicar presión externa a los conectores y cables del borne.
• Asegúrese de que todas las cubiertas se fijen correctamente para evitar cualquier espacio.
• Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los cables
siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).
• Use el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos pueden dañar la cabeza
del tornillo.
• Si se ajusta demasiado se pueden dañar los tornillos del borne.
• No conecte cables de diferente calibre al mismo borne.
• Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.
Conecte cables del mismo
calibre a ambos lados.

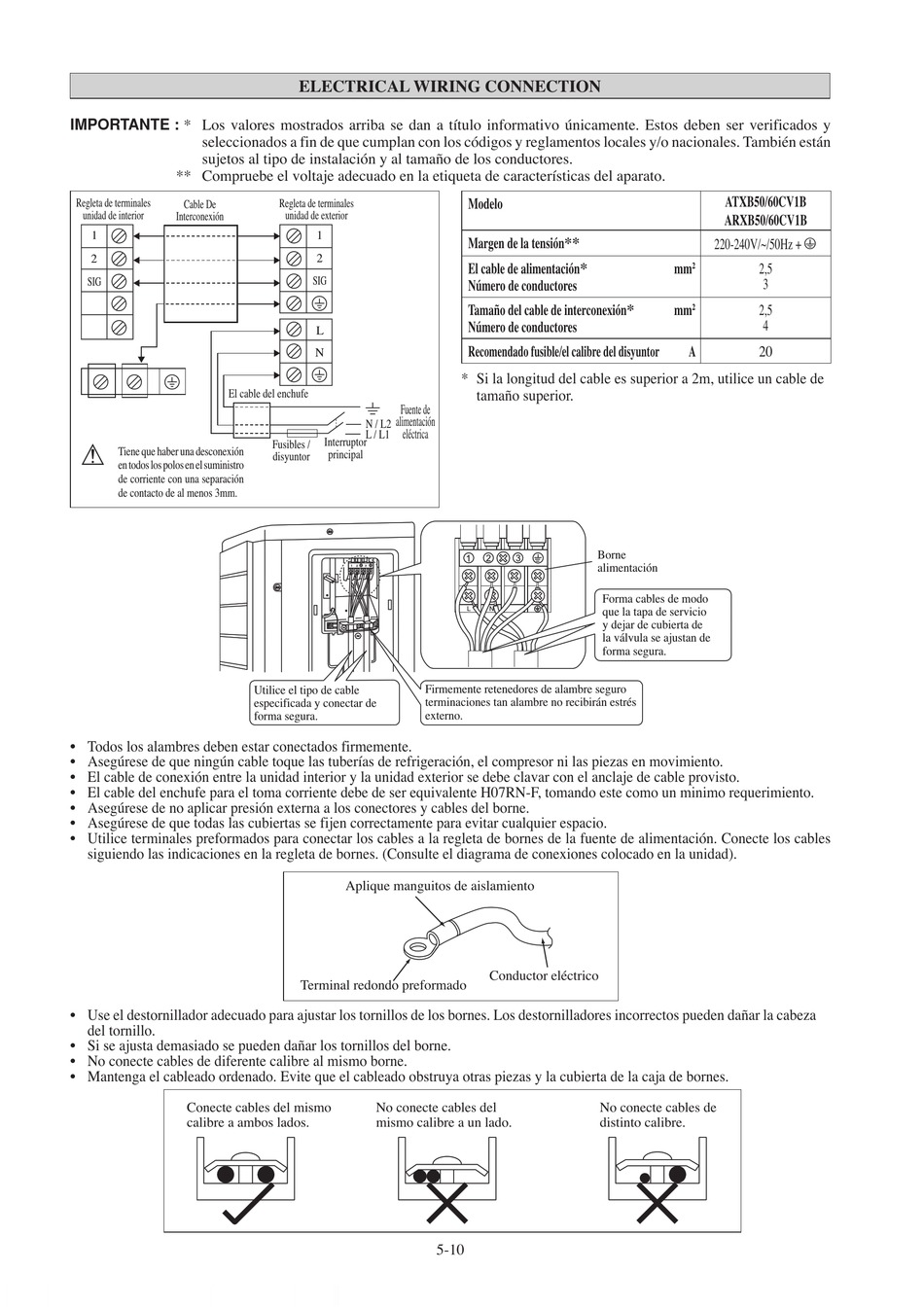

ELECTRICAL WIRING CONNECTION

Regleta de terminales
unidad de exterior
1
2
SIG
L
N
Fuente de
alimentación
N / L2
eléctrica
L / L1
Interruptor
Fusibles /
principal
disyuntor
Firmemente retenedores de alambre seguro
Utilice el tipo de cable
terminaciones tan alambre no recibirán estrés
especificada y conectar de
externo.
forma segura.
Aplique manguitos de aislamiento
Terminal redondo preformado
No conecte cables del
mismo calibre a un lado.
Modelo
Margen de la tensión**
El cable de alimentación*
Número de conductores
Tamaño del cable de interconexión*
Número de conductores
Recomendado fusible/el calibre del disyuntor
* Si la longitud del cable es superior a 2m, utilice un cable de
tamaño superior.
Borne
alimentación
Forma cables de modo
que la tapa de servicio
y dejar de cubierta de
la válvula se ajustan de
forma segura.
Conductor eléctrico
No conecte cables de
distinto calibre.
5-10
ATXB50/60CV1B
ARXB50/60CV1B
220-240V/~/50Hz + !
mm
2 2,5
3
mm 2,5
2
4
A
20
