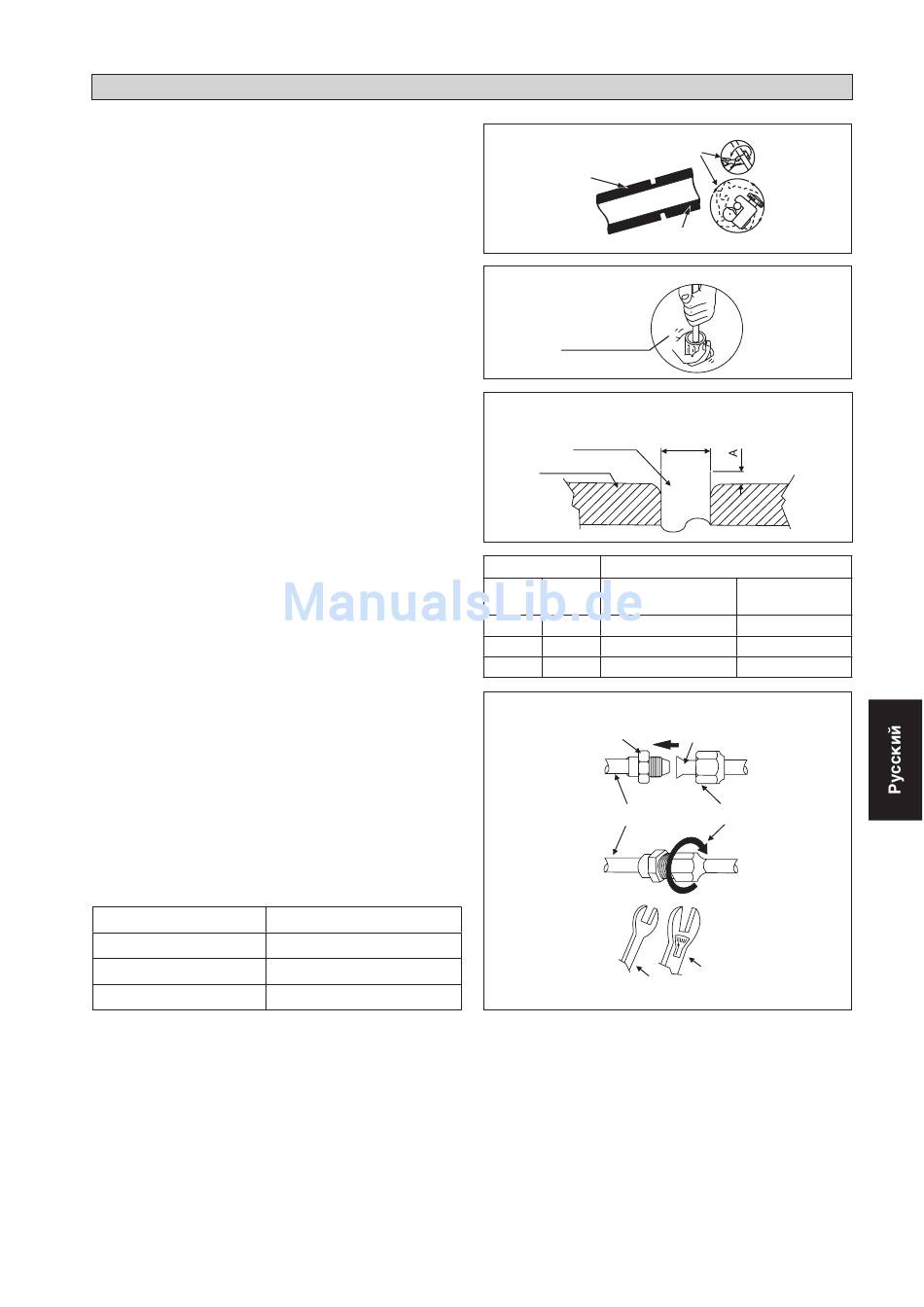

Проведение Трубопроводов И Соединение
Муфтой
Не используйте грязную или поврежденную трубную обвязку.
•
Если какой-либо трубопровод, испаритель или конденсатор
оказались под воздействием или были открыты в течение
15 секунд или более, следует произвести вакуумирование
системы. В общем, не снимайте пластиковое покрытие,
резиновые пробки и латунные гайки с клапанов, штуцеров,
труб и змеевиков до тех пор, пока он не готов для соединения
подачи газа или жидкости в клапана или штуцеры.
Если требуется пайка, то удостоверьтесь, что газ азот
•
проходит через змеевик и соединения, где проводится пайка.
Это позволит избежать формирование копоти на внутренней
стороне медных труб.
Режьте трубы постепенно, медленно подавая полотно ножа.
•
Чрезмерное усилие и глубокий разрез вызовут деформацию
трубы и появление нежелательных выгибов. Смотрите
Рисунок I.
Уберите заусенцы с краев среза трубы съемником.
•
Смотрите Рисунок II. Держите трубу в верхнем положении, а
приспособление для снятия заусенцев в нижнем положении
для предотвращения попадания металлической стружки в
трубу. Это позволит избежать неровности на поверхности,
которая приведет к утечке газа.
Вставьте штуцерные гайки, установленные на соединяющие
•
концы как внутреннего модуля, так и внешнего модуля, на
медные трубы.
Точная длина трубы, выступающей из лицевой поверхности
•
матрицы, определена развальцовочным инструментом.
Смотрите Рисунок III.
Надежно установите трубу в развальцовочной матрице.
•
Отцентрируйте отверстия в матрице и развальцовочном
пробойнике, а затем полностью затяните развальцовочный
пробойник.
Соединение Трубопроводов К блокам
Отцентрируйте положение трубы и до конца затяните
•
штуцерную гайку усилием пальцев. Смотрите Рисунок IV.
Затем, затяните штуцер динамометрическим гаечным ключом
•
до щелчка ключа.
При затягивании муфты динамометрическим гаечным ключом,
•
удостоверьтесь, что затягивание происходит в указанном
стрелкой направлении.
Соединение трубы хладагента изолировано закрытой
•
полиуретановой ячейкой.
Размер Трубы, мм (дюйм)
6,35 (1/4")
12,70 (1/2")
15,88 (5/8")
ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА
Крутящий Момент, Нм / (ft-lb)
18 (13,3)
55 (40,6)
65 (48,0)
Рисунок I
Рeзкa Мeдныx трyб
1/4t
Рисунок II
Убepитe Зayceнцы
Рисунок III
Мeднaя Тpyбa
Обжимкa
Ø Трубы, D
Дюйм мм Империал
(Барашковая гайка)
1/4" 6,35
1/2" 12,70
5/8" 15,88
Рисунок IV
Cоединения Муфтой
Трубопровод Комнатного Блока
Ключ
6-9
Мeднaя Тpyбa
D
A (мм)
Риджид
(Муфтовый тип)
1,30 0,70
1,90 1,30
2,20 1,70
Труба С Муфтой
Штуцерная Г айка
Динамометрический
Г аечный Ключ
