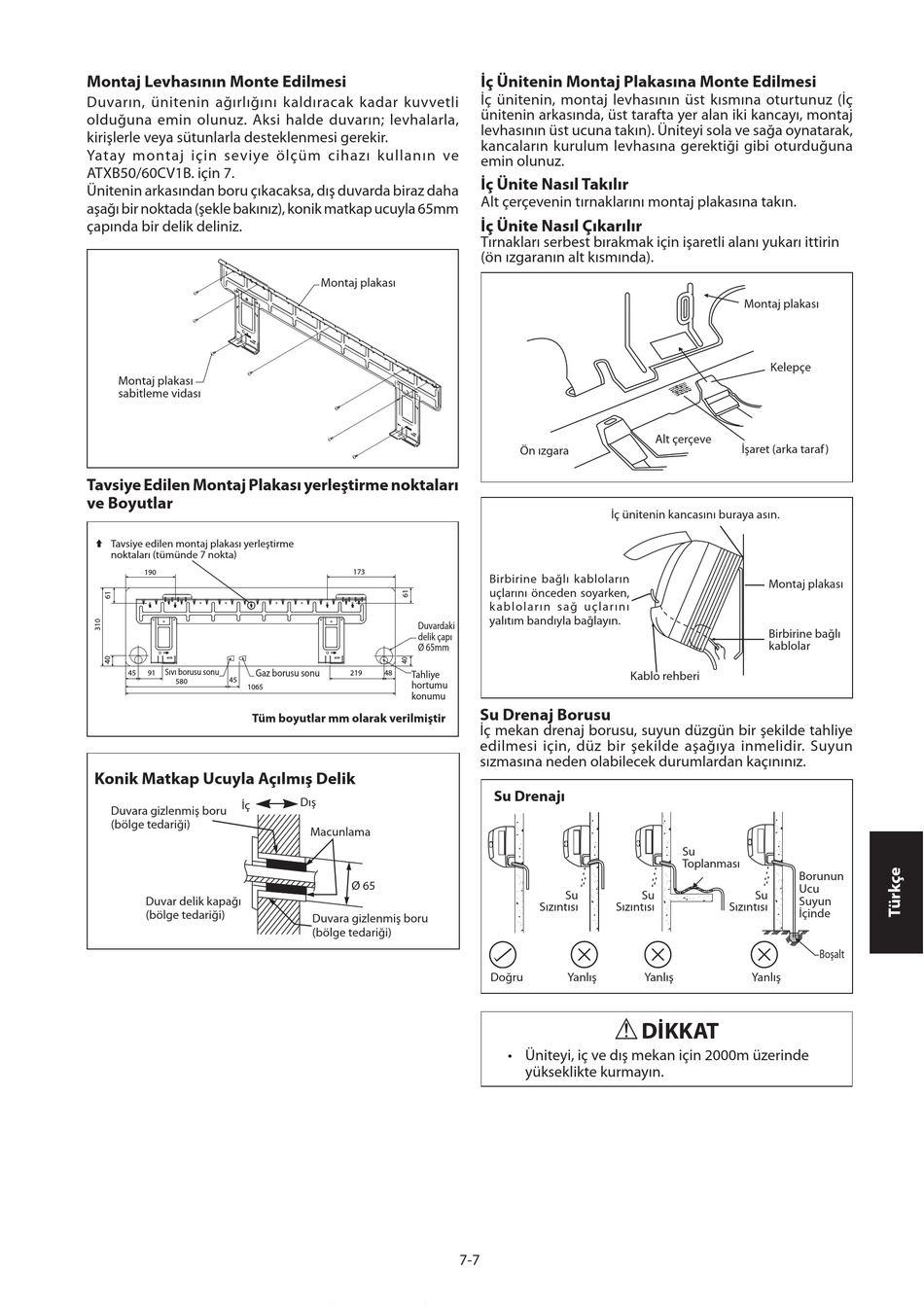

Montaj Levhasının Monte Edilmesi
Duvarın, ünitenin ağırlığını kaldıracak kadar kuvvetli
olduğuna emin olunuz. Aksi halde duvarın; levhalarla,
kirişlerle veya sütunlarla desteklenmesi gerekir.
Yatay montaj için seviye ölçüm cihazı kullanın ve
ATXB50/60CV1B. için 7.
Ünitenin arkasından boru çıkacaksa, dış duvarda biraz daha
aşağı bir noktada (şekle bakınız), konik matkap ucuyla 65mm
çapında bir delik deliniz.
Montaj plakası
sabitleme vidası
Tavsiye Edilen Montaj Plakası yerleştirme noktaları
ve Boyutlar
Tavsiye edilen montaj plakası yerleştirme
noktaları (tümünde 7 nokta)
190
Sıvı borusu sonu Gaz borusu sonu
45 91
45
580
1065
Tüm boyutlar mm olarak verilmiştir
Konik Matkap Ucuyla Açılmış Delik
İç
Duvara gizlenmiş boru
(bölge tedariği)
Duvar delik kapağı
(bölge tedariği)
Montaj plakası
173
Duvardaki
delik çapı
Ø 65mm
219 48 Tahliye
hortumu
konumu
Dış
Macunlama
Ø 65
Duvara gizlenmiş boru
(bölge tedariği)
7-7
İç Ünitenin Montaj Plakasına Monte Edilmesi
İç ünitenin, montaj levhasının üst kısmına oturtunuz (İç
ünitenin arkasında, üst tarafta yer alan iki kancayı, montaj
levhasının üst ucuna takın). Üniteyi sola ve sağa oynatarak,
kancaların kurulum levhasına gerektiği gibi oturduğuna
emin olunuz.
İç Ünite Nasıl Takılır
Alt çerçevenin tırnaklarını montaj plakasına takın.
İç Ünite Nasıl Çıkarılır
Tırnakları serbest bırakmak için işaretli alanı yukarı ittirin
(ön ızgaranın alt kısmında).
Alt çerçeve
Ön ızgara
İç ünitenin kancasını buraya asın.
Birbirine bağlı kabloların
uçlarını önceden soyarken,
k abloların sağ uçlarını
yalıtım bandıyla bağlayın.
Kablo rehberi
Su Drenaj Borusu
İç mekan drenaj borusu, suyun düzgün bir şekilde tahliye
edilmesi için, düz bir şekilde aşağıya inmelidir. Suyun
sızmasına neden olabilecek durumlardan kaçınınız.
Su Drenajı
Su Su
Sızıntısı Sızıntısı
Doğru Yanlış Yanlış
! DİKKAT
• Üniteyi, iç ve dış mekan için 2000m üzerinde
yükseklikte kurmayın.
Montaj plakası
Kelepçe
İşaret (arka taraf )
Montaj plakası
Birbirine bağlı
kablolar
Su
Toplanması
Borunun
Ucu
Su
Suyun
Sızıntısı
İçinde
Boşalt
Yanlış
