Longueur admissible de tuyauterie
Une tuyauterie trop longue va diminuer à la fois la performance et la fiabilité de l appareil. Plus le nombre d angles est grand,
plus le système de réfrigérant résiste au flux, ce qui affaiblit la capacité de refroidissement. En conséquence, le compresseur
peut connaître des défectuosités. Choisissez toujours le chemin le plus court et suivez les recommandations données dans le
tableau ci-dessous:
Modèle
Longueur minimum admissible (L), m
Longueur maximale autorisée (L), m
Élévation Admise Max (E), m
Racc. Tube Aspiration, mm / (pouces)
Racc. Tube Liquide, mm / (pouces)
Assurez-vous d'ajouter la quantité correcte de réfrigérant additionnel. Sinon, cela pourrait conduire à une réduction de
*
performance
Remarque : La charge complète de gaz se trouve dans l'unité extérieure jusqe'à une longueur nominale de 7,5 mètres aucun
complément en réfrigérant n'est nécéssaire.
Longueur èquivalente pour le montage différents (mètre)
Tuyau
3/8" (OD9,52mm)
1/2" (OD12,7mm)
5/8" (OD15,9mm)
3/4" (OD19,1mm)
7/8" (OD22,2mm)
1" (OD25,4mm)
1 1/8" (OD28,6mm)
1 3/8" (OD34,9mm)
Remarques :
1.
Longueur de tuyauterie équivalente est obtenue avec la longueur réelle de tuyauterie de gaz.
2.
90° coude de la tuyauterie est équivalent à L joint.
Les coudes doivent être réalisés avec soin afin de ne pas écraser le tuyau. Utilisez un cintreuse de plier un tuyau lorsque cela est possible.

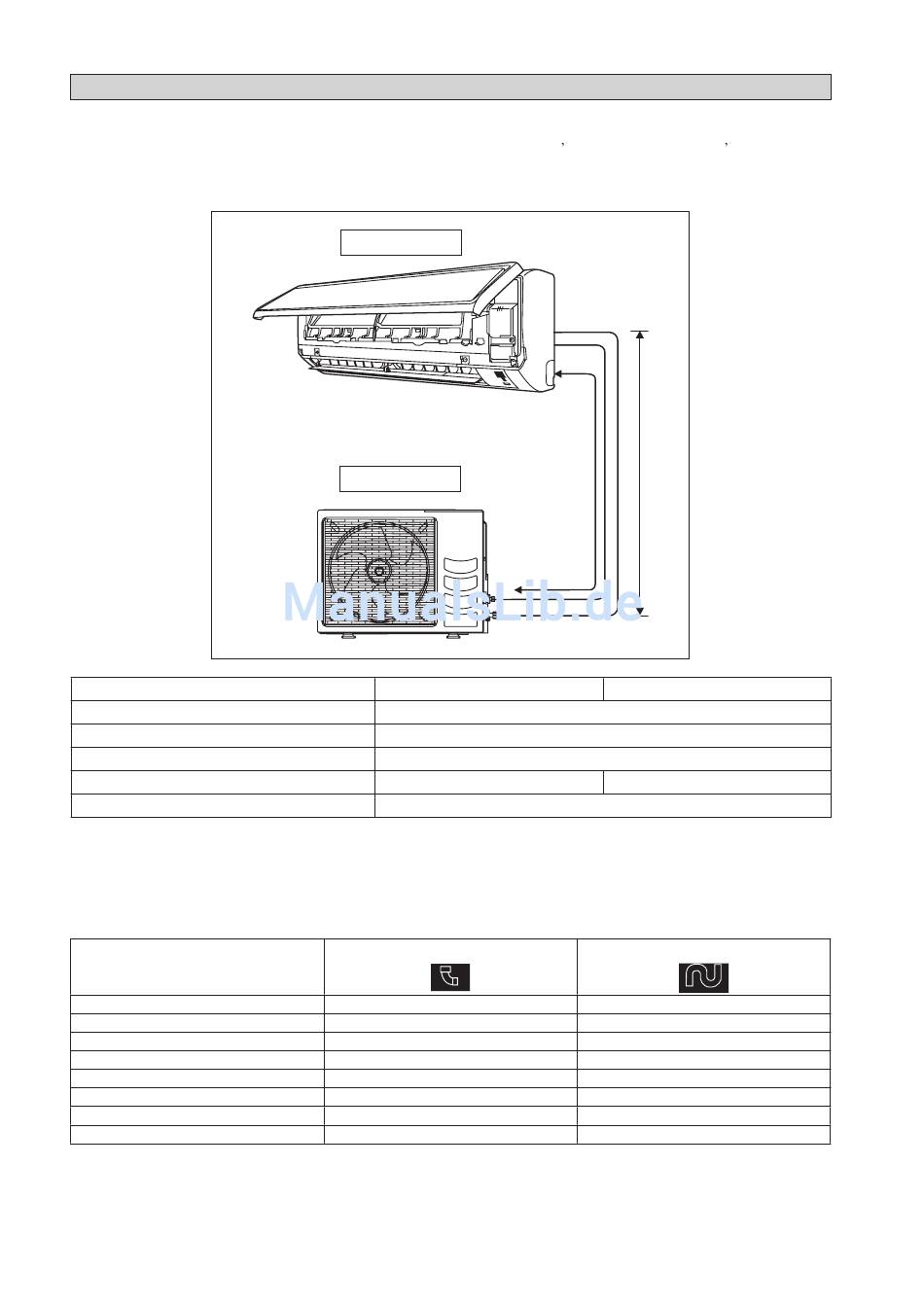

RACCORDEMENTS DES TUYAUTERIES
Unité intérieure
Unité Extérieure
ATXB50CV1B
12,70 (1/2")
L conjointe
0,18
0,20
0,25
0,35
0,40
0,45
0,50
0,60
2-8
L
E
ATXB60CV1B
3
30
10
15,88 (5/8")
6,35 (1/4")
Virage piège
1,3
1,5
2
2,4
3
3,4
3,7
4,4
