ВАЖНО: * Эти цифры приведены в таблице только в информационных целях. Их следует проверять и выбирать в соответствии с местными
и национальными правилами и нормативами. Они также зависят от типа установки и используемых проводников.
** Соответствующий диапазон напряжений следует сверять с данными, указанными на табличке, прикрепленной к корпусу
аппарата.
Колодка соединителя
Кабель
комнатного блока
межсоединения
1
2
SIG
Сечение шнура сети
!
Разъединение в питающей сети должно
быть полюсным, при этом зазоры между
замыкающими контактами реле должны
быть не менее 3мм.
Все провода должны быть хорошо соединены.
•
Убедитесь, что провода не соприкасаются с трубопроводом холодильного агрегата, компрессором или любыми подвижными частями.
•
Проводное соединение между внутренним и внешним модулем должно быть зафиксировано при помощи прилагаемых веревочных фиксаторов.
•
Шнур сети питания должен отвечать параметрам шнура H07RN-F, который представляет собой минимальные предъявляемые требования.
•
Убедитесь, что соединительные зажимы и провода не подвергаются излишней нагрузке.
•
Убедитесь, что все крышки плотно закрыты.
•
Используйте обжимную кольцевую клемму для подсоединения проводов к терминалу электропитания. Подсоедините провода в соответствии с указаниями
•
на терминале. (Смотри монтажную схему на блоке).
Для окончательного затягивания винтов используйте надлежащие отвертки. Применение ненадлежащих отверток может повредить головку винта.
•
Чрезмерная затяжка может повредить винт.
•
Не подключайте провода различных устройств к одному терминалу.
•
Правильно подключайте провода. Проводка не должна преграждать доступ к другим частям устройства и к крышке распределительной коробки.
•
Подсоединяйте провода одинакового
калибра к обеим сторонам.

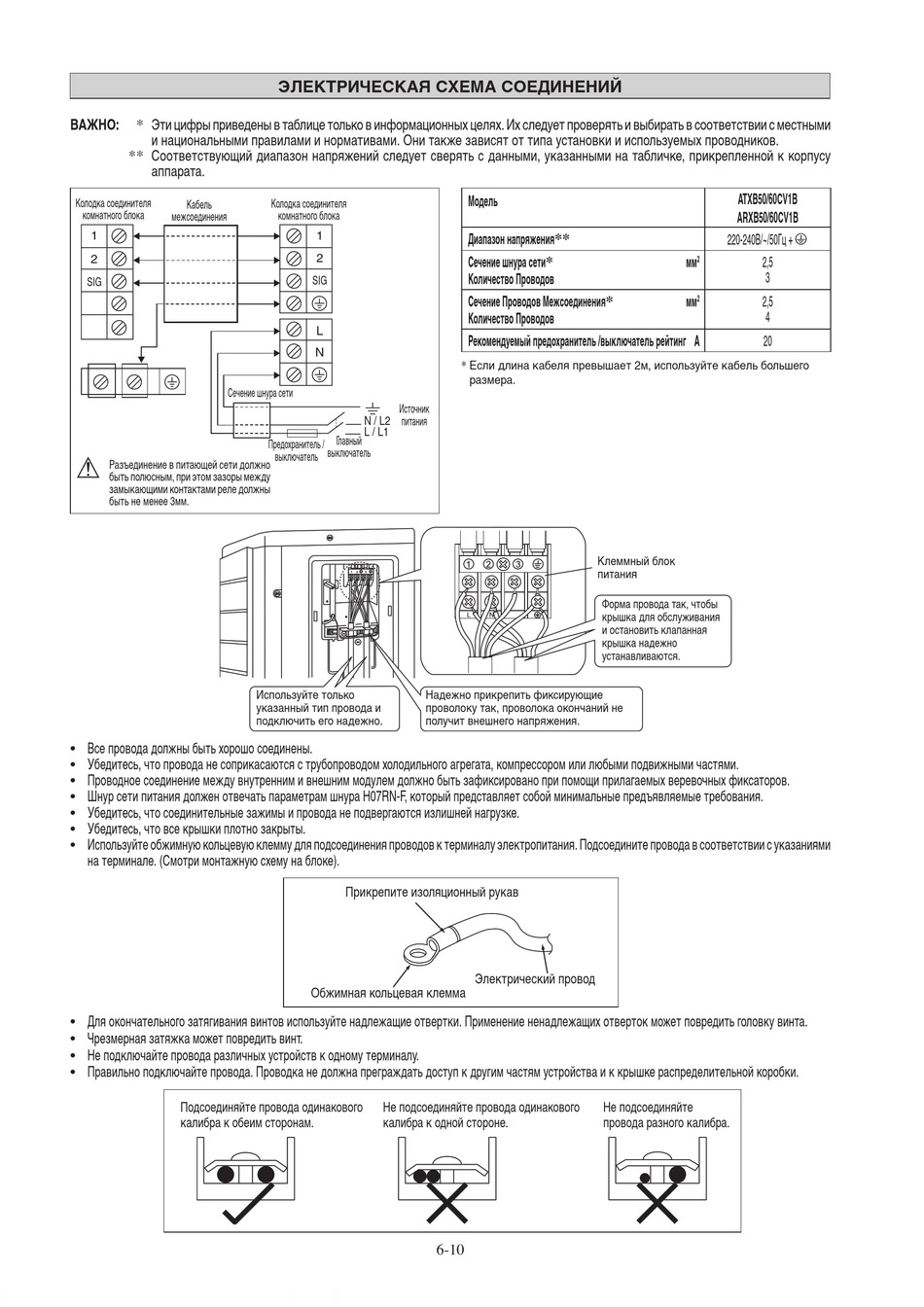

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
Колодка соединителя
комнатного блока
1
2
SIG
L
N
Источник
N / L2
питания
L / L1
Главный
Предохранитель /
выключатель
выключатель
Используйте только Надежно прикрепить фиксирующие
указанный тип провода и проволоку так, проволока окончаний не
подключить его надежно. получит внешнего напряжения.
Прикрепите изоляционный рукав
Обжимная кольцевая клемма
Не подсоединяйте провода одинакового
калибра к одной стороне.
Модель
Диапазон напряжения**
Сечение шнура сети*
Количество Проводов
Сечение Проводов Межсоединения*
Количество Проводов
Рекомендуемый предохранитель /выключатель рейтинг A
* Если длина кабеля превышает 2м, используйте кабель большего
размера.
Клеммный блок
питания
Форма провода так, чтобы
крышка для обслуживания
и остановить клапанная
крышка надежно
устанавливаются.
Электрический провод
Не подсоединяйте
провода разного калибра.
6-10
ATXB50/60CV1B
ARXB50/60CV1B
220-240B/~/50Гц + !
мм 2,5
2
3
мм
2 2,5
4
20
