Create Wind Large Montageanleitung Seite 12

4
E

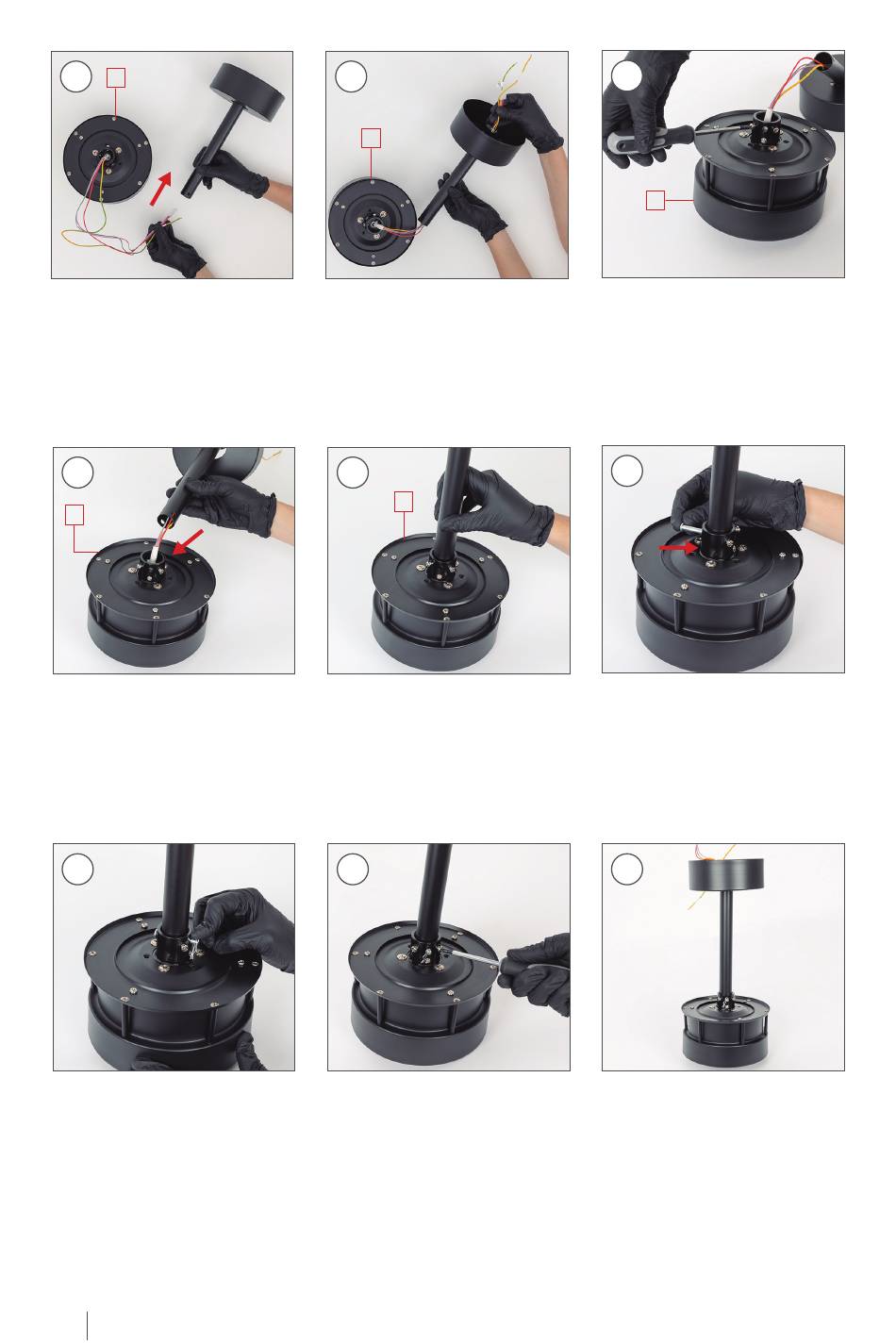

Sobald das Stück eingelegt ist A, Sie müssen die Kabel des
Teils einführen E in der Bar. Wenn Sie möchten, können Sie
die Drähte abkleben, um das Verlegen innerhalb der Leiste
zu erleichtern.
7
E
Setzen Sie die Stange oben
am Stück ein E.
10
Setzen Sie das Verriege-
lungsstück so auf den Stift,
dass es sich nicht löst.
12 D EUT SCH
5
E
8
E
Stellen Sie sicher, dass
keine Drähte eingeklemmt
sind.
11
Setzen Sie dann die beiden
Schrauben wieder ein, da-
mit die Stange vollständig
abgestützt ist.
6
E
Entfernen Sie mit Hilfe ei-
nes Schraubendrehers die
2 Schrauben von der Ober-
seite des Stücks E.
9
Sobald die Stange ein-
geführt ist, platzieren Sie
den Stift des Stücks G/H
so dass es zum Loch in der
Stange passt.
12
Sobald die Stange gut am
Stück verankert ist E, Der
Hauptrahmen des Lüfter-
motors bleibt zusammen-
gebaut.
