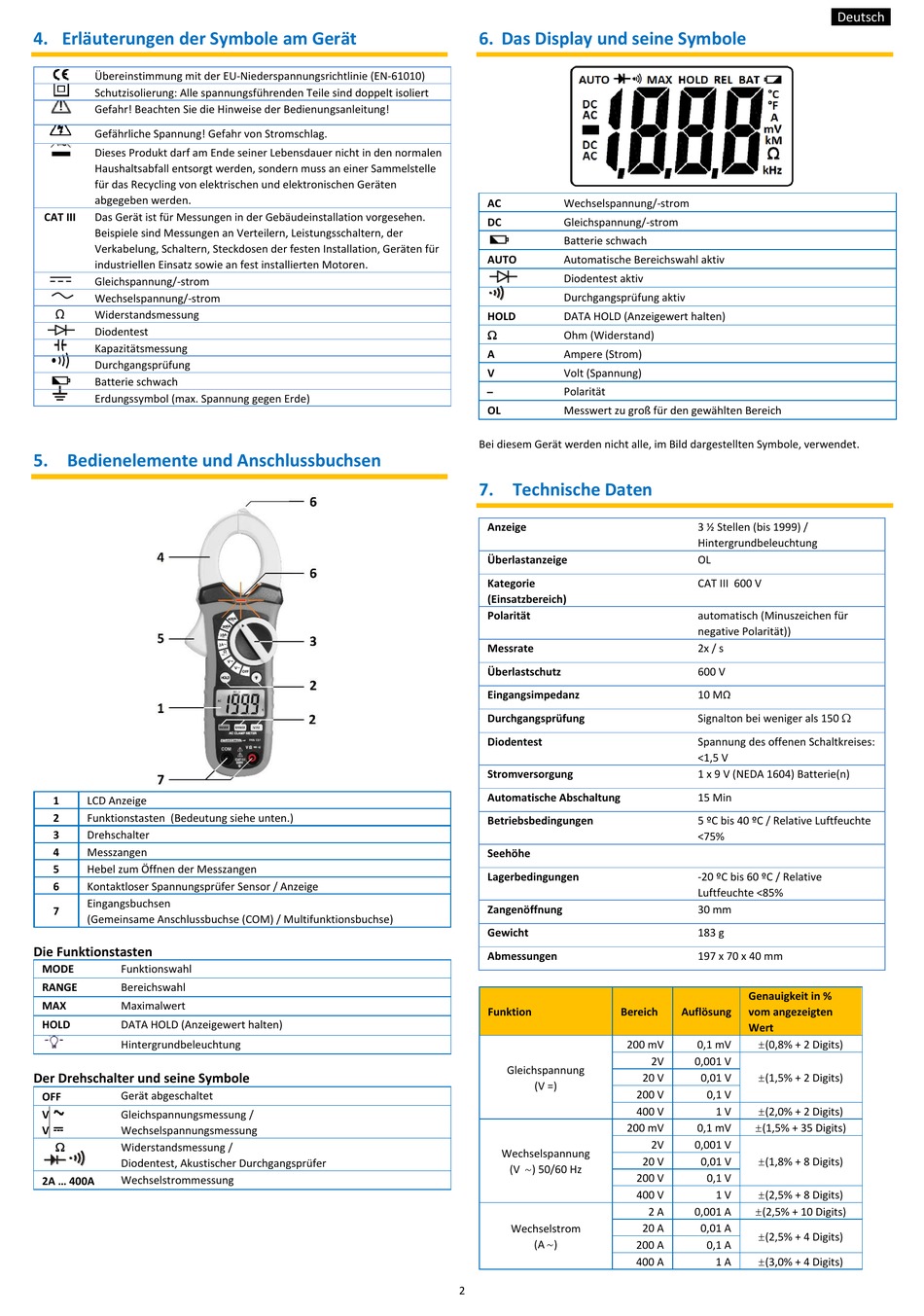

4. Erläuterungen der Symbole am Gerät
Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-61010)
Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert
Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!
Gefährliche Spannung! Gefahr von Stromschlag.
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen
Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle
für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden.
CAT III
Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen.
Beispiele sind Messungen an Verteilern, Leistungsschaltern, der
Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für
industriellen Einsatz sowie an fest installierten Motoren.
Gleichspannung/-strom
Wechselspannung/-strom
Ω
Widerstandsmessung
Diodentest
Kapazitätsmessung
Durchgangsprüfung
Batterie schwach
Erdungssymbol (max. Spannung gegen Erde)
5. Bedienelemente und Anschlussbuchsen
1
LCD Anzeige
2
Funktionstasten (Bedeutung siehe unten.)
3
Drehschalter
4
Messzangen
5
Hebel zum Öffnen der Messzangen
6
Kontaktloser Spannungsprüfer Sensor / Anzeige
Eingangsbuchsen
7
(Gemeinsame Anschlussbuchse (COM) / Multifunktionsbuchse)
Die Funktionstasten
MODE
Funktionswahl
RANGE
Bereichswahl
MAX
Maximalwert
HOLD
DATA HOLD (Anzeigewert halten)
Hintergrundbeleuchtung
Der Drehschalter und seine Symbole
Gerät abgeschaltet
OFF
V
Gleichspannungsmessung /
V
Wechselspannungsmessung
Widerstandsmessung /
Diodentest, Akustischer Durchgangsprüfer
Wechselstrommessung
2A ... 400A
6. Das Display und seine Symbole
AC
Wechselspannung/-strom
DC
Gleichspannung/-strom
Batterie schwach
AUTO
Automatische Bereichswahl aktiv
Diodentest aktiv
Durchgangsprüfung aktiv
HOLD
DATA HOLD (Anzeigewert halten)
Ohm (Widerstand)
A
Ampere (Strom)
V
Volt (Spannung)
̶
Polarität
OL
Messwert zu groß für den gewählten Bereich
Bei diesem Gerät werden nicht alle, im Bild dargestellten Symbole, verwendet.
7. Technische Daten
Anzeige
Überlastanzeige
Kategorie
(Einsatzbereich)
Polarität
Messrate
Überlastschutz
Eingangsimpedanz
Durchgangsprüfung
Diodentest
Stromversorgung
Automatische Abschaltung
Betriebsbedingungen
Seehöhe
Lagerbedingungen
Zangenöffnung
Gewicht
Abmessungen
Funktion
Bereich
200 mV
Gleichspannung
(V =)
200 mV
Wechselspannung
(V ) 50/60 Hz
Wechselstrom
(A )
2
3 ½ Stellen (bis 1999) /
Hintergrundbeleuchtung
OL
CAT III 600 V
automatisch (Minuszeichen für
negative Polarität))
2x / s
600 V
10 MΩ
Signalton bei weniger als 150
Spannung des offenen Schaltkreises:
<1,5 V
1 x 9 V (NEDA 1604) Batterie(n)
15 Min
5 ºC bis 40 ºC / Relative Luftfeuchte
<75%
-20 ºC bis 60 ºC / Relative
Luftfeuchte <85%
30 mm
183 g
197 x 70 x 40 mm
Genauigkeit in %
Auflösung
vom angezeigten
Wert
(0,8% + 2 Digits)
0,1 mV
2V
0,001 V
(1,5% + 2 Digits)
20 V
0,01 V
200 V
0,1 V
(2,0% + 2 Digits)
400 V
1 V
(1,5% + 35 Digits)
0,1 mV
2V
0,001 V
(1,8% + 8 Digits)
20 V
0,01 V
200 V
0,1 V
(2,5% + 8 Digits)
400 V
1 V
(2,5% + 10 Digits)
2 A
0,001 A
20 A
0,01 A
(2,5% + 4 Digits)
200 A
0,1 A
(3,0% + 4 Digits)
400 A
1 A
Deutsch
II
II
