INSTALLATIE

Elektrische aansluiting

• De elektrische aansluiting dient te worden gerealiseerd
volgens de plaatselijke voorschriften.
• De gegevens over de spanning en de stroomopname
staan op het typeplaatje vermeld.
• De aarding van het apparaat is wettelijk verplicht.
De fabrikant kan niet aansprakelijk worden gesteld
voor letsel aan mensen of dieren, of voor materiële
schade die ontstaat doordat niet aan deze eisen is
voldaan.
• Wanneer de kookplaat geïnstalleerd is, dient een
meerpolige contactschakelaar te worden aangebracht
met een opening tussen de contacten van ten minste
3 mm.
• De elektrische onderdelen mogen na installatie niet
toegankelijk zijn.
• Gebruik voor de elektrische aansluiting een kabel H05RR-F
(zie de tabel in het Productinformatieblad).
• Het netsnoer moet lang genoeg zijn om het apparaat,
nadat het in zijn behuizing is geplaatst, aan te sluiten op
het stopcontact
• Na de installatie mogen de elektrische onderdelen niet
meer toegankelijk zijn voor de gebruiker.
ELEKTRISCHE KOOKPLATEN MET
BEDIENINGEN AAN DE ZIJKANT

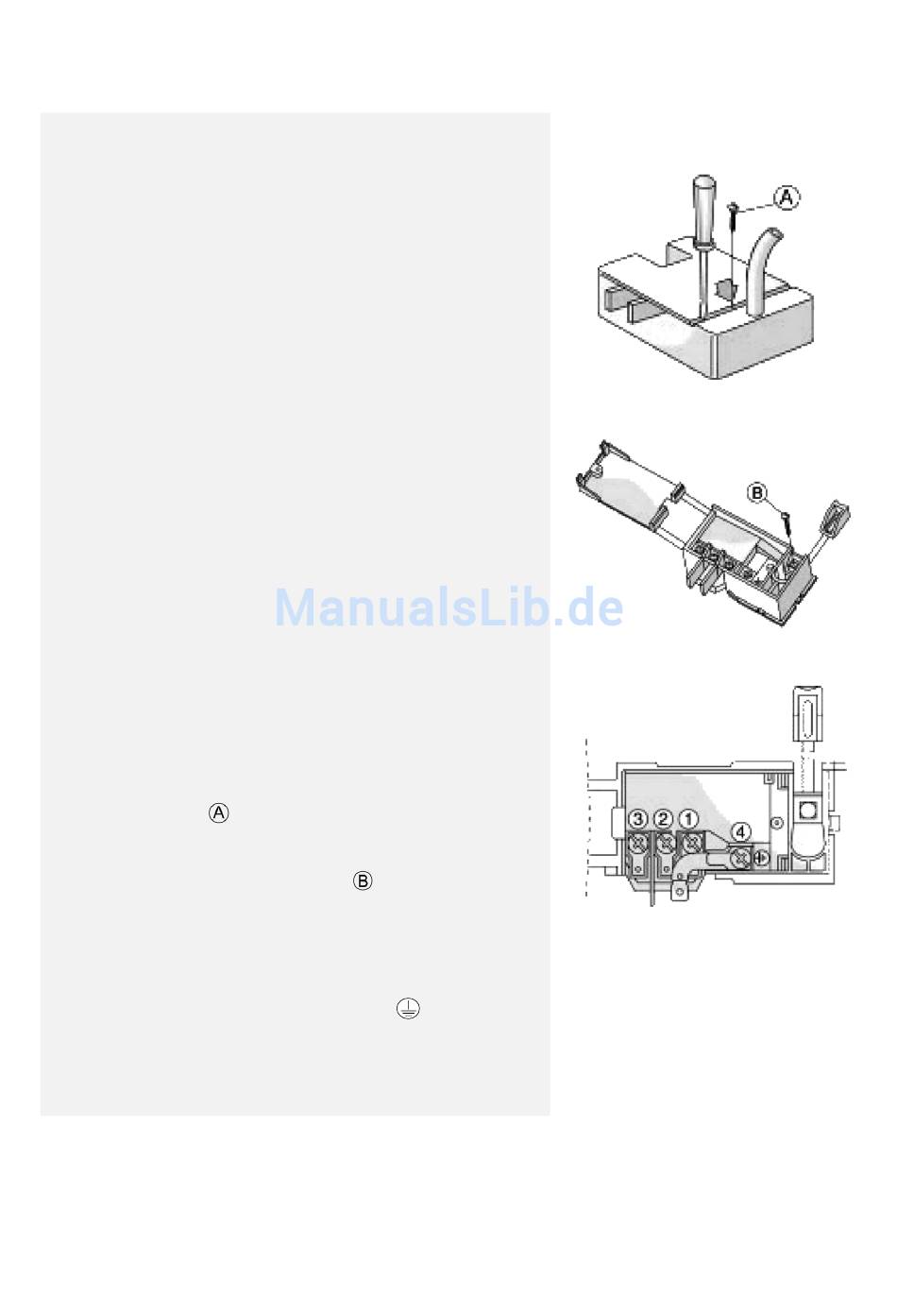

Aansluiting op het klemmenblok
1. Maak het deksel van het klemmenblok open en draai de
schroef los met
2. Strip de kabel over een lengte van ongeveer 70 mm.
3. Strip de draden erbinnenin over een lengte van ongeveer
10 mm, maak de kabelklemschroef
in de kabelklem.
• Het klemmenblok heeft 4 klemmen:
1-2 onderling verbonden (lijn)
3 (nul)
4 (aarde): gemarkeerd met het symbool
4. Sluit de kabel aan op het klemmenblok volgens de
aanwijzingen van het aansluitschema dat in de bodem van de
kookplaat is gestanst. Zet de kabelklem vast en sluit het
deksel.
gereedschap, zoals op de afbeelding.
los en steek de kabel
.
