MISE EN PLACE
Branchements électriques
• Les branchements électriques doivent être réalisées
conformément aux réglementations locales en vigueur.
• Les données relatives à la tension et à la puissance
absorbée sont indiquées sur la plaque signalétique.
• La mise à la terre de l'appareil est obligatoire aux
termes de la loi.
Le fabricant décline toute responsabilité en cas de
blessure causée à des personnes ou animaux ou en cas
de dommage matériel résultant du non respect de ces
exigences.
• Lors de l'installation, il faut prévoir un dispositif à
coupure omnipolaire ayant une distance d'au moins
3 mm.
• Lorsque l'appareil est installé, les composants
électriques doivent être inaccessibles.
• Pour le branchement électrique, utilisez un câble de
type H05RR-F (voir le tableau dans la fiche produit).
• Le cordon d'alimentation doit être suffisamment long
pour permettre le branchement de l'appareil une fois
installé dans son logement
• Une fois l'installation terminée, l'utilisateur ne devra
plus pouvoir accéder aux composants électriques.
TABLES DE CUISSON ÉLECTRIQUES
AVEC BANDEAU DE COMMANDE
LATÉRAL
Branchement à la plaquette de connexions

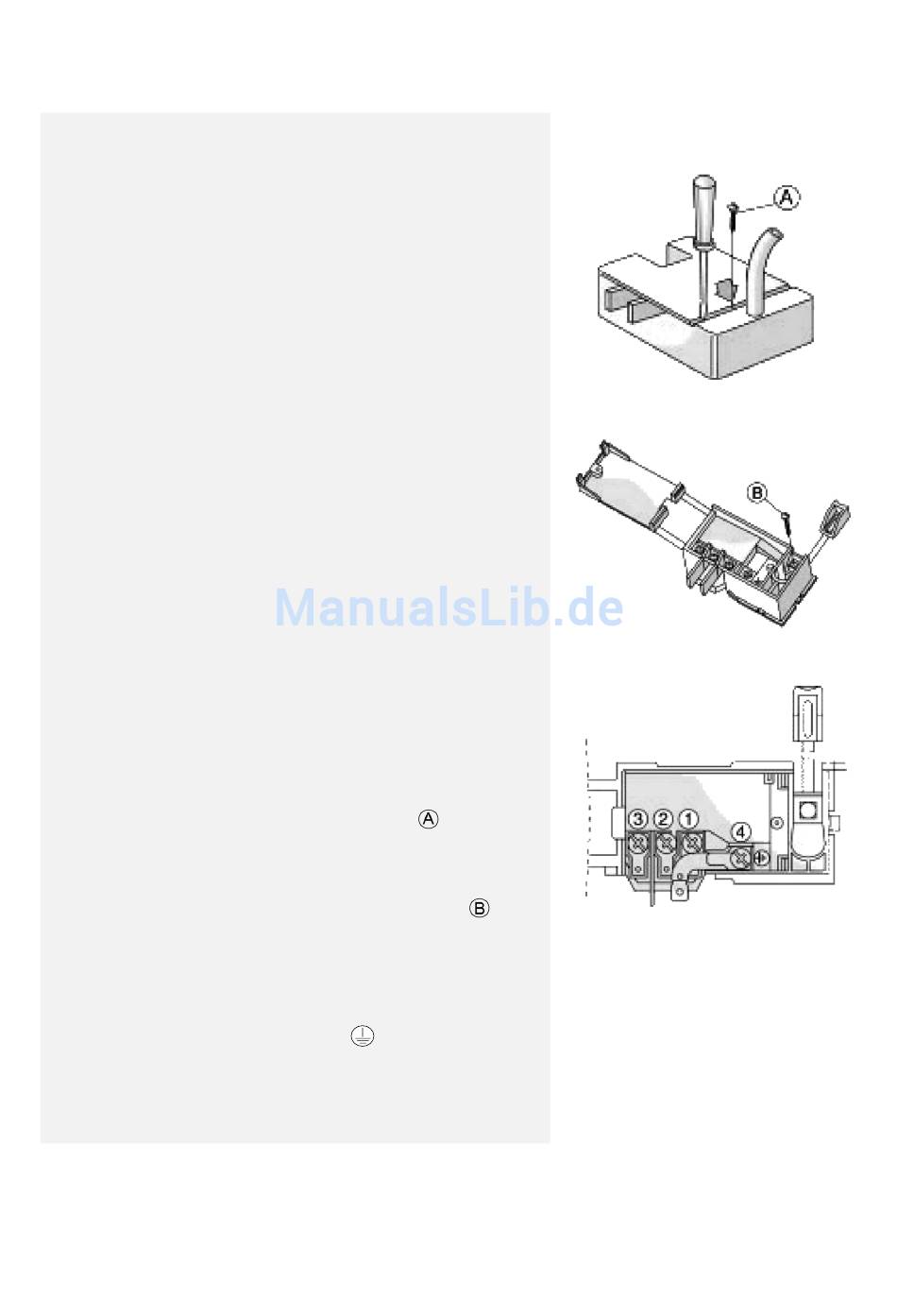

1. Ouvrez le volet du bornier et dévissez la vis
tournevis, comme illustré dans la figure.
2. Ôtez la gaine du câble sur une longueur de 70 mm environ.
3. Dénudez les conducteurs internes sur une longueur de 10
mm environ, desserrez la vis du collier de serrage
faites passer le câble par le collier en question.
• Le bornier a 4 bornes :
1-2 interconnectées (ligne)
3 (neutre)
4 (terre) : indiquée par le symbole
4. Connectez le câble au bornier conformément aux
indications du schéma électrique appliqué en dessous de
tablede cuisson. Serrez le collier de serrage et refermez le
volet.
à l'aide d'un
, et
.
