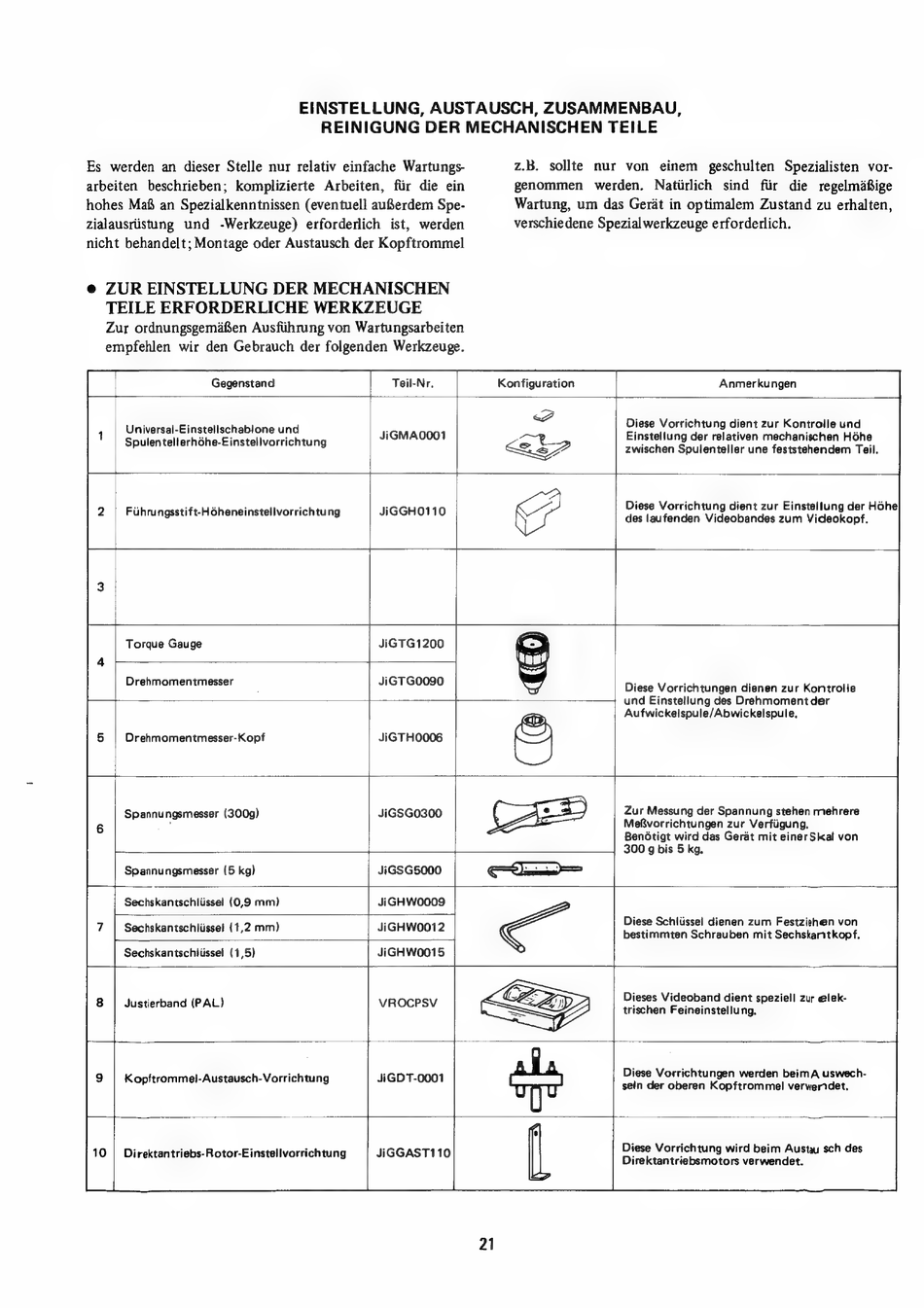

EINSTELLUNG, AUSTAUSCH, ZUSAMMENBAU,
REINIGUNG DER MECHANISCHEN TEILE
Es werden an dieser Stelle nur relativ einfache Wartungs-
arbeiten
beschrieben; komplizierte Arbeiten,
fiir die ein
hohes MafS an Spezialkenntnissen (eventuell auferdem Spe-
zialausriistung und -Werkzeuge) erforderlich ist, werden
nicht behandelt;
Montage oder Austausch der Kopftrommel
e@ ZUR EINSTELLUNG DER MECHANISCHEN
TEILE ERFORDERLICHE WERKZEUGE
Zur ordnungsgemafen Ausfiihrung von Wartungsarbeiten
empfehlen wir den Gebrauch der folgenden Werkzeuge.
Gegenstand
z.B.
sollte nur
von
einem
geschulten
Spezialisten vor-
genommen
werden.
Natiirlich sind fiir die regelmafige
Wartung, um das Gerat in optimalem Zustand zu erhalten,
verschiedene Spezial werkzeuge erforderlich.
Konfiguration
Anmerkungen
Universal-Einstellschablone und
:
Spulentelterhéhe-Einstellvorrichtung
JiGMA0001
Diese Vorrichtung dient zur Kontrolle und
Einstellung der relativen mechanischen Hohe
zwischen Spulenteller une feststehendem Teil.
Fihrungsstift-H Gheneinstellvorrichtung
JiGGHO110
Diese Vorrichtung dient zur Einstellung der HGhe
des laufenden Videobandes zum Videokopf.
Torque Gauge
JiGTG1200
Drehmomentmesser-Kopf
JiGTHOOO6
Drehmomentmesser
JiGTGOOSO0
Diese Vorrichtungen dienen zur Kontrolle
und Einstellung des Drehmoment der
Aufwickelspule/Abwickelspule,
Spannungsmesser (300g)
JiGSGO300
Spannungsmesser (5 kg)
JiGSG5000
Zur Messung der Spannung stehen mehrere
Me8vorrichtungen zur Verfiigung,
BenOtigt wird das Gerat mit einerSkal von
300 g bis 5 kg.
Sechskantschtiissel (0,9 mm)
JiGHWO009
4
Sechskantschlissel (1,2 mm)
JiGHWO0012
Sechskantschliissel (1,5)
JiGHW0015
Diese Schliissei dienen zum Festziehen von
bestimmten Schrauben mit Sechskantkopf.
Justierband (PAL)
VROCPSV
Dieses Videoband dient speziell zur elek-
trischen Feineinstellung,
Kopftrommel-Austausch-Vorrichtung
JiGDT-0001
Diese Vorrichtungen werden beim A uswech-
seln der oberen Kopftrommel verwendet.
|
Direktantriebs-Rotor-Einstellvorrichtung
JiGGAST110
21
Diese Vorrichtung wird beim Austau sch des
Direktantriebsmotors verwendet.
