PCE Instruments PCE-PA 7500 Bedienungsanleitung
Leistungsmessgerät
Verwandte Anleitungen für PCE Instruments PCE-PA 7500
Inhaltszusammenfassung für PCE Instruments PCE-PA 7500

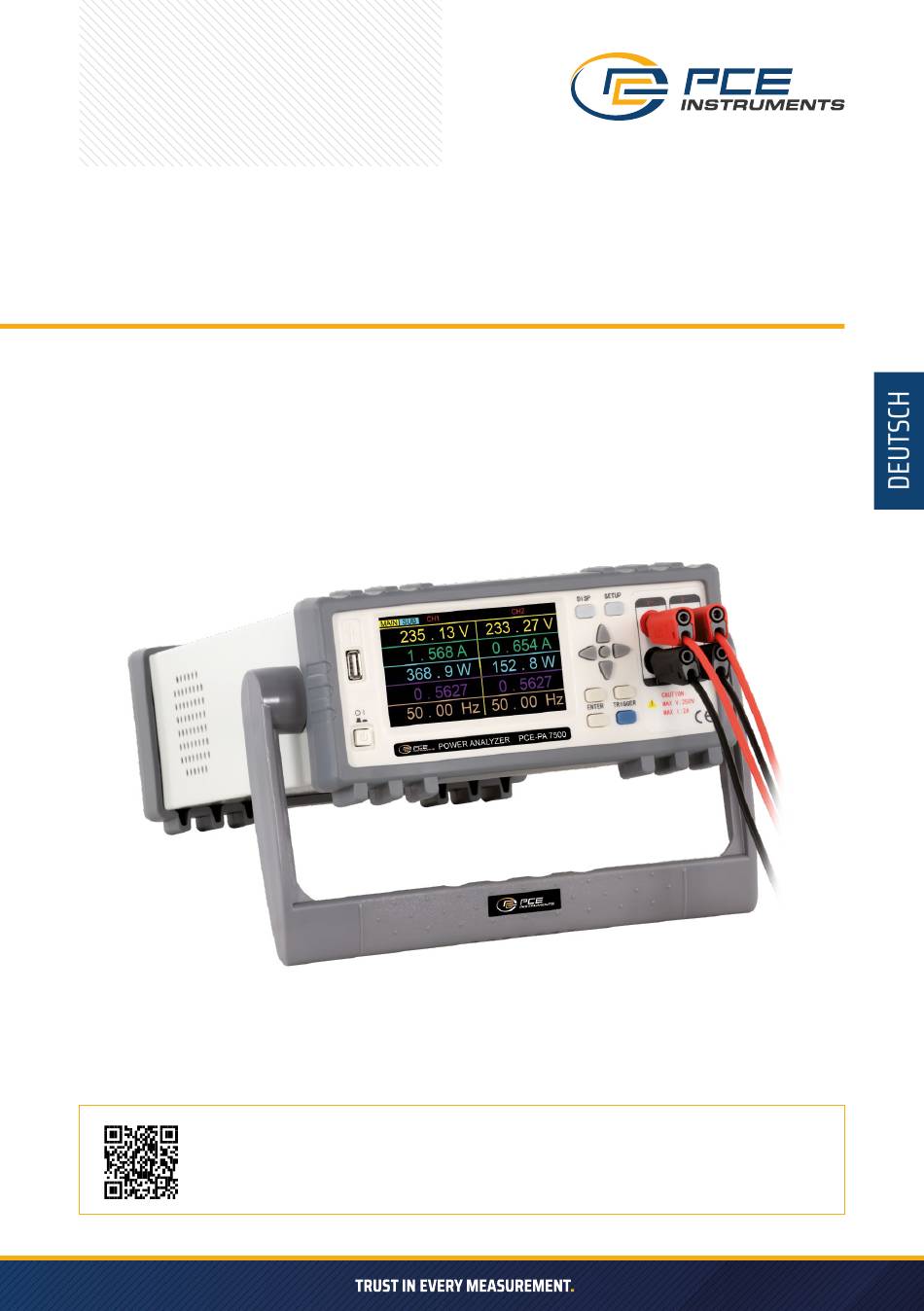

- Seite 1 BEDIENUNGSANLEITUNG LEISTUNGSMESSGERÄT PCE-PA 7500 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Übersicht
Bedienungsanleitung. Sollte etwas fehlen, wenden Sie sich bitte umgehend an uns, um Ihre Rechte und Interessen zu schützen. Profil Der digitale Leistungsanalysator (digitaler Leistungsmesser) PCE-PA 7500 verwendet schnelle 32-Bit-Prozessoren und professionelle digitale DSP-Signalprozessoren. Er zeichnet sich durch hohe Geschwindigkeit, Frequenzbandbreite, volle Funktionalität, kompakte Bauweise, stabile Messungen, einfache Bedienung und eine gute Mensch-Maschine-Schnittstelle aus. - Seite 3 Überprüfung der Verpackung Nach dem Öffnen der Verpackung sollten Sie überprüfen, ob das Gerät durch den Transport beschädigt wurde. Wir empfehlen Ihnen, das Gerät nicht zu verwenden, wenn es äußerlich beschädigt ist. Auf der Vorderseite des Geräts sind das spezifische Modell und der Hauptmessbereich des Geräts angegeben.
- Seite 4 BESCHREIBUNG DER FRONT- UND RÜCKSEITE UND GRUNDLEGENDE BEDIENUNG Dieses Kapitel beschreibt die grundlegenden Bedienungsschritte des PCE-PA 7500. Bevor Sie den PCE-PA 7500 verwenden, lesen Sie bitte den Inhalt dieses Kapitels sorgfältig durch, damit Sie sich schnell mit der Bedienung des Geräts vertraut machen können.
- Seite 5 Beschreibung der Rückseite Kanal 2 Spannung positiv (L) Kanal 2 Spannung negativ (N) Kanal 2 Last positiv (L) Kanal 2 Last negativ (N) Kanal 1 Spannung positiv (L) Kanal 1 Spannung negativ (N) Kanal 1 Last positiv (L) Kanal 1 Last negativ (N) RS232C-Anschluss Serielle Kommunikation mit dem Computer (optional) Netzanschluss...
- Seite 6 Bildschirm wird angezeigt. Abbildung 3 zeigt den Bildschirm des PCE-PA 7500. Definition des Anzeigebereichs Der PCE-PA 7500 verfügt über einen 24-Bit-Farb-LCD-Bildschirm mit einer Größe von 4,3 Zoll und einer Auflösung von 480 × 272. Der Inhalt der Bildschirmanzeige ist in die folgenden Anzeigebereiche unterteilt.
- Seite 7 Kanal 1 Parameter Diese Spalte zeigt den Parameter von Kanal 1 Kanal 2 Parameter Diese Spalte zeigt den Parameter von Kanal 2 Spannungswert Diese Zeile zeigt den Spannungswert jedes Kanals Stromwert Diese Zeile zeigt den Stromwert jedes Kanals Wirkleistung Diese Zeile zeigt den Wirkleistungswert jedes Kanals an (Spannungswert * Stromwert * Leistungsfaktor) Leistungsfaktor Diese Zeile zeigt den Leistungsfaktor jedes Kanals an.
-
Seite 8: Systemeinstellungen
Messungseinstellungstaste SETUP Drücken Sie die SETUP-Taste, um die Systemeinstellungs-Startseite aufzurufen. <SYSTEM SETUP> AutoZero: Language: ENGLISH Beeper: PLimit: 0000.0W ILimit: 00.000A BeepAlm: SYSTEMEINSTELLUNGEN Die elektrische Energie wird automatisch auf Null zurückgesetzt: Das Gerät kann die elektrische Energie automatisch auf Null zurücksetzen, ein- oder ausschalten. Der Benutzer kann dies entsprechend seinen Anforderungen einstellen. - Seite 9 Sie dann mit den oberen und unteren Tasten aus. Drücken Sie nach der Auswahl die Taste [ENTER], um die Einstellung abzuschließen. VERDRAHTUNGSMETHODE Das Gerät PCE-PA 7500 verfügt über vier Messklemmen für den Eingang, nämlich Spannungssollwert, Spannungstiefpunkt, Lastsollwert und Lasttiefpunkt. Wie in der obigen Abbildung gezeigt: Verbinden Sie den Spannungseingang von Kanal 1 mit der Klemme...
- Seite 10 Current Differences Handle control Die Hauptstruktur des zweikanaligen Einphasen-Leistungsanalysators PCE-PA 7500 besteht darin, das zu analysierende System über die Differenz-Eingänge des Leistungsanalysators mit Spannung und Strom zu versorgen. Durch Verstärkung, Filterung, Abtastung und AD-Wandlung im Gerät wird das Simulationssignal der anstehenden Spannung und des Stroms in einen digitalen Wert Ui und Ii umgewandelt. Anschließend ermittelt die CPU anhand der folgenden Formeln die Parameter wie Spannungsgültigkeitswert,...
- Seite 11 Berechnungsformel Messparameter Berechnungsformel / Berechnungsmethode URMS ∫ (t)dt √ IRMS ∫ (t)dt √ ∫ u(t)i(t)dt URMS * I RMS VA² - P² √ ∫ u(t)dt ∫ i(t)dt √ I AC √ UPK+ Der Maximalwert von u(t) während eines Abtastzyklus UPK- Der Minimalwert von u(t) während eines Abtastzyklus I PK+ Der Maximalwert von i(t) während eines Abtastzyklus...
- Seite 12 Die Berechnung der Gesamtklangharmonien erfolgt gemäß der Internationalen Elektrotechnik-Kommission (IEC-Norm) und der Canadian Standards Association (CSA-Norm), wobei zwei Berechnungsmethoden (optional auf der Seite „Harmonische Einstellungen“) angegeben sind. Die Einführung lautet wie folgt: IEC-Norm: Berechnen Sie das Verhältnis (%) zwischen dem Effektivwert der 2 bis 50 harmonischen Komponenten und dem Effektivwert der Grundharmonischen.
- Seite 13 Verdrahtungsmethode Einphasig Anzeige Messgröße Spannung V, Strom A, Wirkleistung W, Leistungsfaktor PF, Frequenz Hz Messmodus Trms Spannungsbereich 2 V ... 300 V AC (Bereichswahlschalter) Strombereich 0,001 A ... 20 A AC (Bereichswahlschalter) Leistungsbereich 0,1 W ... 6 kW Leistungsfaktorbereich 0,001 ... 1,000 Berechnung: Watt (W) ÷...
-
Seite 14: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
