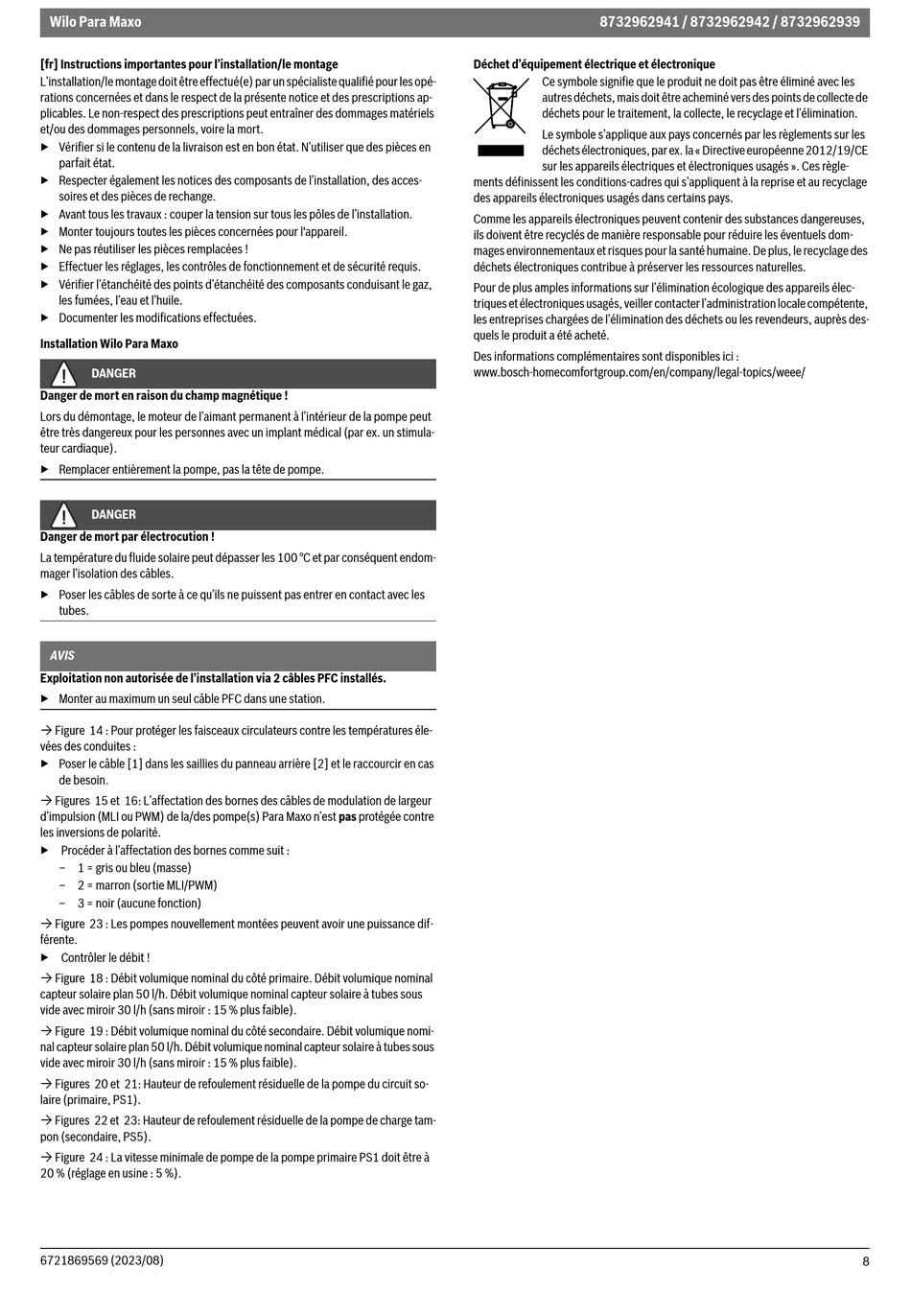

Wilo Para Maxo
[fr] Instructions importantes pour l'installation/le montage
L'installation/le montage doit être effectué(e) par un spécialiste qualifié pour les opé-
rations concernées et dans le respect de la présente notice et des prescriptions ap-
plicables. Le non-respect des prescriptions peut entraîner des dommages matériels
et/ou des dommages personnels, voire la mort.
▶ Vérifier si le contenu de la livraison est en bon état. N'utiliser que des pièces en
parfait état.
▶ Respecter également les notices des composants de l'installation, des acces-
soires et des pièces de rechange.
▶ Avant tous les travaux : couper la tension sur tous les pôles de l'installation.
▶ Monter toujours toutes les pièces concernées pour l'appareil.
▶ Ne pas réutiliser les pièces remplacées !
▶ Effectuer les réglages, les contrôles de fonctionnement et de sécurité requis.
▶ Vérifier l'étanchéité des points d'étanchéité des composants conduisant le gaz,
les fumées, l'eau et l'huile.
▶ Documenter les modifications effectuées.
Installation Wilo Para Maxo
DANGER
Danger de mort en raison du champ magnétique !
Lors du démontage, le moteur de l'aimant permanent à l'intérieur de la pompe peut
être très dangereux pour les personnes avec un implant médical (par ex. un stimula-
teur cardiaque).
▶ Remplacer entièrement la pompe, pas la tête de pompe.
DANGER
Danger de mort par électrocution !
La température du fluide solaire peut dépasser les 100 °C et par conséquent endom-
mager l'isolation des câbles.
▶ Poser les câbles de sorte à ce qu'ils ne puissent pas entrer en contact avec les
tubes.
AVIS
Exploitation non autorisée de l'installation via 2 câbles PFC installés.
▶ Monter au maximum un seul câble PFC dans une station.
Figure 14 : Pour protéger les faisceaux circulateurs contre les températures éle-
vées des conduites :
▶ Poser le câble [1] dans les saillies du panneau arrière [2] et le raccourcir en cas
de besoin.
Figures 15 et 16: L'affectation des bornes des câbles de modulation de largeur
d'impulsion (MLI ou PWM) de la/des pompe(s) Para Maxo n'est pas protégée contre
les inversions de polarité.
▶ Procéder à l'affectation des bornes comme suit :
– 1 = gris ou bleu (masse)
– 2 = marron (sortie MLI/PWM)
– 3 = noir (aucune fonction)
Figure 23 : Les pompes nouvellement montées peuvent avoir une puissance dif-
férente.
▶ Contrôler le débit !
Figure 18 : Débit volumique nominal du côté primaire. Débit volumique nominal
capteur solaire plan 50 l/h. Débit volumique nominal capteur solaire à tubes sous
vide avec miroir 30 l/h (sans miroir : 15 % plus faible).
Figure 19 : Débit volumique nominal du côté secondaire. Débit volumique nomi-
nal capteur solaire plan 50 l/h. Débit volumique nominal capteur solaire à tubes sous
vide avec miroir 30 l/h (sans miroir : 15 % plus faible).
Figures 20 et 21: Hauteur de refoulement résiduelle de la pompe du circuit so-
laire (primaire, PS1).
Figures 22 et 23: Hauteur de refoulement résiduelle de la pompe de charge tam-
pon (secondaire, PS5).
Figure 24 : La vitesse minimale de pompe de la pompe primaire PS1 doit être à
20 % (réglage en usine : 5 %).
6721869569 (2023/08)
8732962941 / 8732962942 / 8732962939
Déchet d'équipement électrique et électronique
Ce symbole signifie que le produit ne doit pas être éliminé avec les
autres déchets, mais doit être acheminé vers des points de collecte de
déchets pour le traitement, la collecte, le recyclage et l'élimination.
Le symbole s'applique aux pays concernés par les règlements sur les
déchets électroniques, par ex. la « Directive européenne 2012/19/CE
sur les appareils électriques et électroniques usagés ». Ces règle-
ments définissent les conditions-cadres qui s'appliquent à la reprise et au recyclage
des appareils électroniques usagés dans certains pays.
Comme les appareils électroniques peuvent contenir des substances dangereuses,
ils doivent être recyclés de manière responsable pour réduire les éventuels dom-
mages environnementaux et risques pour la santé humaine. De plus, le recyclage des
déchets électroniques contribue à préserver les ressources naturelles.
Pour de plus amples informations sur l'élimination écologique des appareils élec-
triques et électroniques usagés, veiller contacter l'administration locale compétente,
les entreprises chargées de l'élimination des déchets ou les revendeurs, auprès des-
quels le produit a été acheté.
Des informations complémentaires sont disponibles ici :
www.bosch-homecomfortgroup.com/en/company/legal-topics/weee/
