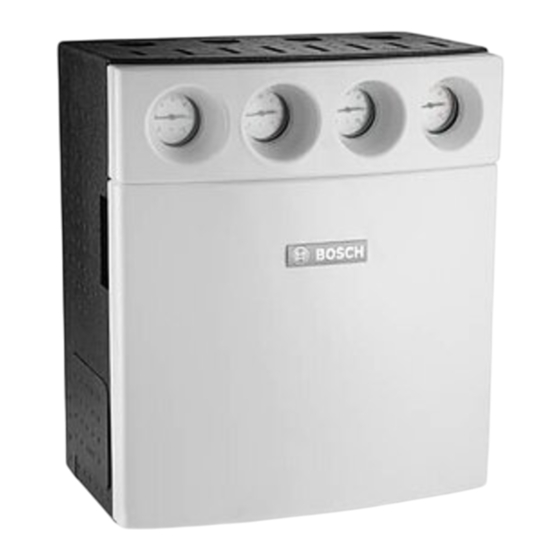

- Seite 1 Installationsanleitung HW 2 ...-2 HW 2 U/U-2 7 719 002 752 HW 2 U/G-2 7 719 002 753 HW 2 G/G-2 7 719 002 754 6 720 616 824-00 .1O Nur mit witterungsgeführten Reglern TA 270/TA 300...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise und Symbolerklärung Sicherheitshinweise und Symbolerklärung Sicherheitshinweise Sicherheitshinweise Symbolerklärung Allgemein B Anleitung einhalten, damit die einwandfreie Funktion Angaben zum Zubehör gewährleistet wird. Verwendung Lieferumfang B Dieses Zubehör nur von einem zugelassenen Installa- Technische Daten teur montieren und in Betrieb nehmen lassen. Einsatzgrenzen B Geräte entsprechend der zugehörigen Anleitung mon- tieren und in Betrieb nehmen.
- Seite 3 Verwendung HW 2 G/G-2 Dieses Zubehör kann nur an ein Heizgerät Eine Heizungsanlage mit zwei gemischtem Heizkreisen mit busfähiger Bosch Heatronic ange- wird über einen witterungsgeführten Regler TA 270/ schlossen werden. TA 300, eine Fernbedienung TF 20 und zwei Heizungs- mischermodule HMM gesteuert.
- Seite 4 Angaben zum Zubehör 2.1.2 HW 2 U/U-2 Das detaillierte Anlagenschema zur Montage der hydrau- lischen Komponenten und der zugehörigen Steuerele- mente entnehmen Sie bitte den Planungsunterlagen oder der Ausschreibung. TA 270/TA 300 TF 20 MF 1 230V AC 230V AC 6 720 612 406-01.1O Bild 1 Verwendungsbeispiel HW 2 U/U-2...
- Seite 5 Angaben zum Zubehör 2.1.3 HW 2 U/G-2 Das detaillierte Anlagenschema zur Montage der hydrau- lischen Komponenten und der zugehörigen Steuerele- mente entnehmen Sie bitte den Planungsunterlagen oder der Ausschreibung. TA 270/TA 300 TF 20 TB 1 230V AC 230V AC 6 720 612 406-02.1O Bild 2 Verwendungsbeispiel HW 2 U/G-2...
- Seite 6 Angaben zum Zubehör 2.1.4 HW 2 G/G-2 Das detaillierte Anlagenschema zur Montage der hydrau- lischen Komponenten und der zugehörigen Steuerele- mente entnehmen Sie bitte den Planungsunterlagen oder der Ausschreibung. TA 270/TA 300 TF 20 TB 1 TB 1 MF 2 230V AC 230V AC 6 720 612 406-03.1O...
- Seite 7 Angaben zum Zubehör Lieferumfang 2.2.1 HW 2 U/U-2 6 720 616 824-01.1O Bild 4 Lieferumfang HW 2 U/U-2 Bauteile: Dichtung Isolierscheibe 19,5 × 8 (Gummi) Tülle 3/4" Außengewinde Dübel S 8 Überwurfmutter Wandhalterung Rücklauf ungemischter Heizkreis Unterlegscheibe 16 × 8,5 Vorlauf ungemischter Heizkreis 6-kant Holzschraube 8 ×...
- Seite 8 Angaben zum Zubehör 2.2.2 HW 2 U/G-2 6 720 616 824-02.1O Bild 5 Lieferumfang HW 2 U/G-2 Bauteile: Hydraulische Weiche mit Heizkreisverteiler Schraube 8 × 50 Dichtung Isolierscheibe 19,5 × 8 (Gummi) Tülle 3/4" Außengewinde Dübel S 8 Überwurfmutter Wandhalterung Rücklauf ungemischter Heizkreis Unterlegscheibe 16 ×...
- Seite 9 Angaben zum Zubehör 2.2.3 HW 2 G/G-2 6 720 616 824-03.1O Bild 6 Lieferumfang HW 2 G/G-2 Bauteile: Hydraulische Weiche mit Heizkreisverteiler Schraube 8 × 50 Dichtung Isolierscheibe 19,5 × 8 (Gummi) Tülle 3/4" Außengewinde Dübel S 8 Überwurfmutter Wandhalterung Rücklauf ungemischter Heizkreis Unterlegscheibe 16 ×...
- Seite 10 Angaben zum Zubehör Technische Daten 2.3.1 3-Wege-Mischer Mischer-Stellmotor Spannungsversorgung 230 V ~ 50 Hz Leistung 2,5 W (5 Nm), Drehwinkel 90°, elektrisch begrenzt Drehmoment 5 Nm Laufzeit 140 s Handverstellung mechanische Getriebe- ausrastung zul. Umgebungstempera- 0 ... 50 °C 0.0 0.4 0.8 1.2 1.6 2.0 2.4 2.8 3.2 V / [m Schutzklasse IP 40...
- Seite 11 Angaben zum Zubehör 2.3.4 2.3.7 Druckverluste Nennspannungen Gemischter Heizkreis - Bus 0 ... 5 V DC - Versorgung HSM 230 V AC - Versorgung Regler 17 ... 24 V DC - Pumpen 230 V AC max. Stromaufnahme max. Leistungsaufnahme - Pumpe für Heizkreis 200 W zul.
- Seite 12 Angaben zum Zubehör Einsatzgrenzen Die nachfolgend beschriebenen maximalen Einsatzgrenzen dürfen bei der Heizkreisauslegung nicht überschritten wer- den. Innerhalb dieser Grenzen regelt sich das System selbst. Δ T Heizkreis Vor-/Rücklauf Einheit 10 K 15 K 20 K max. Heiznetzwiderstand mbar max. Heizleistung max.
- Seite 13 Angaben zum Zubehör Bestimmung der Umlaufwassermenge für die vom Durch die korrekte Einstellung der Hei- Zubehör versorgten Heizkreise (2, 3) zungspumpe wird im Auslegungsfall eine Rücklauftemperaturanhebung und damit Die addierten Heizleistungen der am Zube- eine Verschlechterung des Wirkungsgrades hör angeschlossenen Heizkreise dürfen die bei Brennwertgeräten vermieden.
- Seite 14 Angaben zum Zubehör 2.4.2 Auswahl der Leistungsstufe der Pumpen Leistungsfelder eines ungemischten Heizkreises für Leistungsfelder eines gemischten Heizkreises für die Pumpenstufen 1 bis 3 die Pumpenstufen 1 bis 3 1000 1200 1400 1600 1000 1200 1400 1600 V / [l/h] V / [l/h] 6 720 612 406-22.3O 6 720 612 406-24.3O...
- Seite 15 Installation Installation Vorsicht: Durch Rückstände im Rohrnetz 16x8,5 8x50 8 mm kann das Zubehör beschädigt werden. B Um Rückstände zu entfernen, Rohrnetz 16x8,5 8x50 8 mm 8 mm 16x8,5 8x50 spülen. Zubehör montieren Das Zubehör nicht in Feuchträumen (z. B. Bad) montieren.
- Seite 16 Installation B Rohrverbindungen und Anschlüsse herstellen. B TB 1 ohne Luftspalt zum Vorlaufrohr befestigen, Bild 21. B Nur bei HW 2 U/G-2 und HW 2 G/G-2: TB 1 montieren und einstellen ( Abschnitt 3.2) und durch die dafür Der TB 1 muss am Vorlaufrohr des zugehö- vorgesehene Kabeldurchführung oben an der Wärme- rigen gemischten Heizkreises max.
- Seite 17 B Keine Kreisverbindung unter den Busteil- nehmern herstellen. B Generell Busleitung Klemme 1 auf Klem- me 1 usw. verdrahten. B Buskabel mit Busteilnehmer verbinden (z. B. Bosch Heatronic, TA 270 usw.), falls notwendig über eine Abzweigdose. B Spannungsversorgung zu den Busteilnehmern nach den Angaben in Kapitel 4 auf Seite 21 einschalten.
- Seite 18 11 12 13 14 15 16 17 18 19 20 1 2 4 6 7 8 9 230 V AC MF 1 Bosch Heatronic 1 2 4 6 A F 1 2 4 6 1 2 4 6 ST9 TA-Modul...
- Seite 19 11 12 13 14 15 16 17 18 19 20 1 2 4 6 7 8 9 230 V AC MF 1 Bosch Heatronic 1 2 4 6 A F 1 2 4 6 1 2 4 6 ST9 TA-Modul...
- Seite 20 11 12 13 14 15 16 17 18 19 20 1 2 4 6 7 8 9 230 V AC MF 2 MF 1 Bosch Heatronic 1 2 4 6 A F 1 2 4 6 1 2 4 6 ST9 TA-Modul...
- Seite 21 B Schwerkraftbremse (Rückflussverhinderer) öffnen Abschnitt 5.1 auf Seite 22). B Anlage befüllen und auf Dichtheit prüfen. B Busversorgung einschalten (z. B. Busteilnehmer Bosch Heatronic). B Netzstecker einstecken. Vorsicht: Zerstörung der elektrischen Bau- teile durch Überhitzung! B Lüftungsschlitze am Zubehör nicht abdecken.
- Seite 22 Bedienelemente Bedienelemente Schwerkraftbremse (Rückfluss- Absperrkugelhähne verhinderer) B Zu Wartungszwecken die vier Absperrkugelhähne (Pos. [9] Bild 4, 5, 6, Seite 7 - 9) zudrehen; das Heiz- Die Schwerkraftbremse darf nur wäh- netz muss dafür nicht entleert werden. rend des Befüll- oder Entleerungsvor- gangs der Heizungsanlage geöffnet sein.
- Seite 23 Bedienelemente Handbetrieb Mischer-Stellmotor Pumpe Bei Störungen im Reglersystem kann der gemischte 5.4.1 Bedarfsabhängige Änderung der Leistungs- Heizkreis notfalls am Mischer-Stellmotor im Handbetrieb stufe und der Regelungsart gesteuert werden. Zur Änderung der Leistungsstufen bzw. Regelungsart Im Auslieferungszustand ist der Drehknopf [1] am der Pumpe den Wahlschalter auf dem Klemmenkasten in Gehäuse des Mischer-Stellmotors [2] auf Automatik- Übereinstimmung mit der nachstehenden Tabelle ver-...
- Seite 24 Bedienelemente 5.4.2 Automatischer Absenkbetrieb der Pumpe Die Umschaltung auf automatischen Absenkbetrieb der Pumpe wird durch eine fallende Vorlauftemperatur aus- In der Grundeinstellung ist der automatische Absenkbe- gelöst. Die Umschaltung erfolgt, wenn der Temperatur- trieb der Pumpe deaktiviert. Er kann aktiviert werden zur sensor einen Temperaturrückgang von 10 - 15 K Reduzierung von Geräuschbildung im Heiznetz und zur innerhalb etwa 2 Stunden erfasst.
- Seite 25 Außerbetriebnahme Außerbetriebnahme B Anlage auf Sommerbetrieb oder Frostschutz stellen. Weitere Hinweise sind der Bedienungsanleitung des Heizgerätes und des Heizungsreglers zu entnehmen. -oder- B Bei längerer Außerbetriebnahme (ausgeschaltetes Heizgerät) Frostschutzmittel ins Heizungswasser mischen oder alternativ Anlage entleeren und Netz- stecker des Zubehörs ziehen. Weitere Hinweise sind der Bedienungsanleitung des Heizgerätes zu entnehmen.
- Seite 26 Störungen Störungen B Vordere Wärmedämmschale abziehen. An der Leucht- Weitere Hinweise sind in der zugehörigen Anleitung ent- diode [g] von HSM/HMM den jeweiligen Betriebszu- halten. stand des Zubehörs ablesen ( Abschnitt 7.1. und 7.2). 4682-09.1/G Bild 30 Kodierschalter HSM/HMM Leuchtdiode Zur genaueren Störungsdiagnose wird auch in der Anzeige des Reglers oder der betroffenen Fernbedie- nung eine Störmeldung angezeigt.
- Seite 27 Störungen Störungen am HSM LED-Anzeige Reaktion des HSM Störung/Abhilfe dauernd an Normalbetrieb Keine Störung blinkt 1 mal – Interne Störung im HSM; HSM ersetzen. blinkt 2 mal Heizkreispumpe ein Kurzschluss der Versorgungsleitungen. Keine Spannungsversorgung für die angeschlossenen Regler. blinkt 3 mal Heizkreispumpe ein Falschanschluss, Unterbrechung oder Kurzschluss der Busleitung, ggf.
