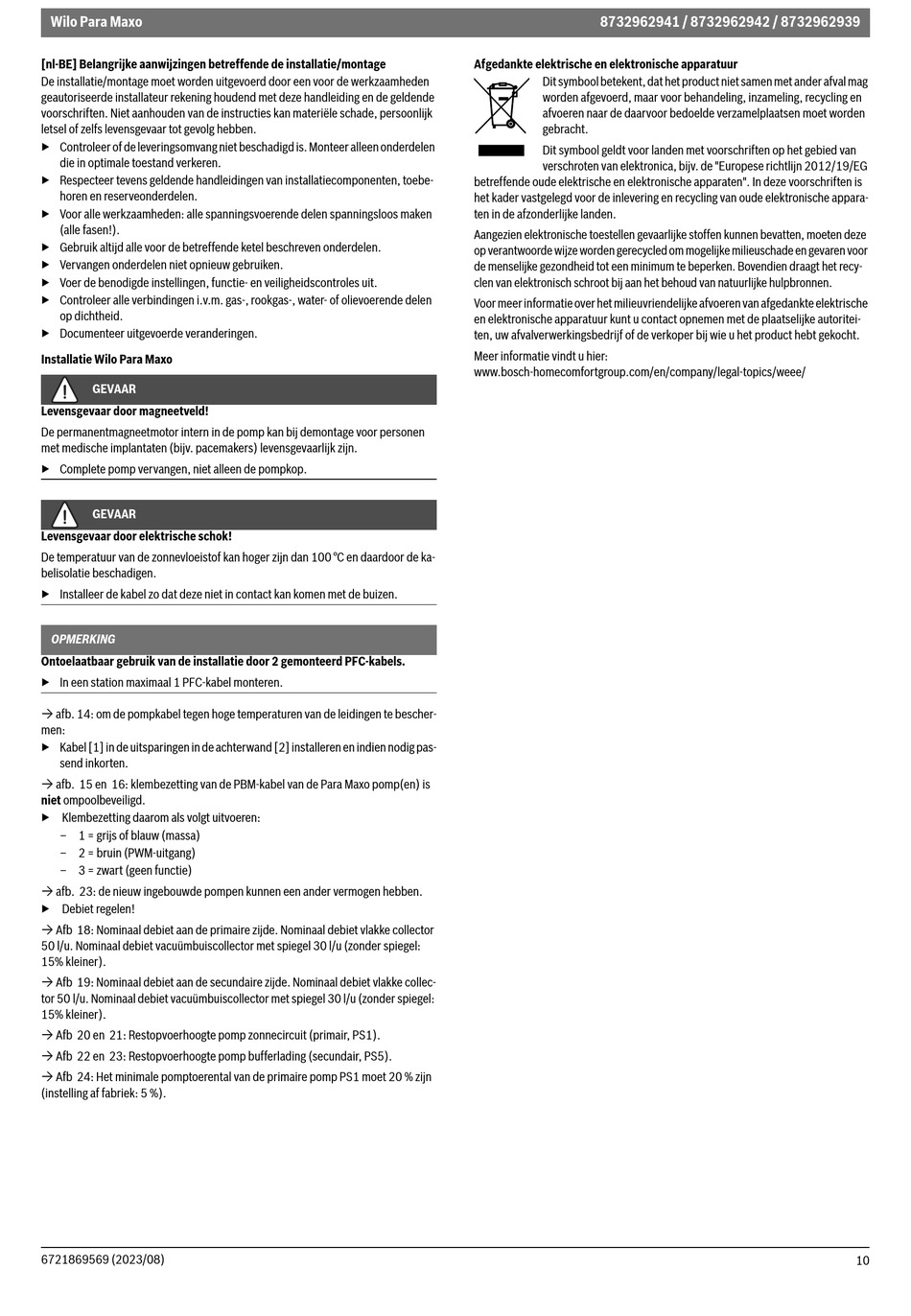

Wilo Para Maxo
[nl-BE] Belangrijke aanwijzingen betreffende de installatie/montage
De installatie/montage moet worden uitgevoerd door een voor de werkzaamheden
geautoriseerde installateur rekening houdend met deze handleiding en de geldende
voorschriften. Niet aanhouden van de instructies kan materiële schade, persoonlijk
letsel of zelfs levensgevaar tot gevolg hebben.
▶ Controleer of de leveringsomvang niet beschadigd is. Monteer alleen onderdelen
die in optimale toestand verkeren.
▶ Respecteer tevens geldende handleidingen van installatiecomponenten, toebe-
horen en reserveonderdelen.
▶ Voor alle werkzaamheden: alle spanningsvoerende delen spanningsloos maken
(alle fasen!).
▶ Gebruik altijd alle voor de betreffende ketel beschreven onderdelen.
▶ Vervangen onderdelen niet opnieuw gebruiken.
▶ Voer de benodigde instellingen, functie- en veiligheidscontroles uit.
▶ Controleer alle verbindingen i.v.m. gas-, rookgas-, water- of olievoerende delen
op dichtheid.
▶ Documenteer uitgevoerde veranderingen.
Installatie Wilo Para Maxo
GEVAAR
Levensgevaar door magneetveld!
De permanentmagneetmotor intern in de pomp kan bij demontage voor personen
met medische implantaten (bijv. pacemakers) levensgevaarlijk zijn.
▶ Complete pomp vervangen, niet alleen de pompkop.
GEVAAR
Levensgevaar door elektrische schok!
De temperatuur van de zonnevloeistof kan hoger zijn dan 100 °C en daardoor de ka-
belisolatie beschadigen.
▶ Installeer de kabel zo dat deze niet in contact kan komen met de buizen.
OPMERKING
Ontoelaatbaar gebruik van de installatie door 2 gemonteerd PFC-kabels.
▶ In een station maximaal 1 PFC-kabel monteren.
afb. 14: om de pompkabel tegen hoge temperaturen van de leidingen te bescher-
men:
▶ Kabel [1] in de uitsparingen in de achterwand [2] installeren en indien nodig pas-
send inkorten.
afb. 15 en 16: klembezetting van de PBM-kabel van de Para Maxo pomp(en) is
niet ompoolbeveiligd.
▶ Klembezetting daarom als volgt uitvoeren:
– 1 = grijs of blauw (massa)
– 2 = bruin (PWM-uitgang)
– 3 = zwart (geen functie)
afb. 23: de nieuw ingebouwde pompen kunnen een ander vermogen hebben.
▶ Debiet regelen!
Afb 18: Nominaal debiet aan de primaire zijde. Nominaal debiet vlakke collector
50 l/u. Nominaal debiet vacuümbuiscollector met spiegel 30 l/u (zonder spiegel:
15% kleiner).
Afb 19: Nominaal debiet aan de secundaire zijde. Nominaal debiet vlakke collec-
tor 50 l/u. Nominaal debiet vacuümbuiscollector met spiegel 30 l/u (zonder spiegel:
15% kleiner).
Afb 20 en 21: Restopvoerhoogte pomp zonnecircuit (primair, PS1).
Afb 22 en 23: Restopvoerhoogte pomp bufferlading (secundair, PS5).
Afb 24: Het minimale pomptoerental van de primaire pomp PS1 moet 20 % zijn
(instelling af fabriek: 5 %).
6721869569 (2023/08)
8732962941 / 8732962942 / 8732962939
Afgedankte elektrische en elektronische apparatuur
Dit symbool betekent, dat het product niet samen met ander afval mag
worden afgevoerd, maar voor behandeling, inzameling, recycling en
afvoeren naar de daarvoor bedoelde verzamelplaatsen moet worden
gebracht.
Dit symbool geldt voor landen met voorschriften op het gebied van
verschroten van elektronica, bijv. de "Europese richtlijn 2012/19/EG
betreffende oude elektrische en elektronische apparaten". In deze voorschriften is
het kader vastgelegd voor de inlevering en recycling van oude elektronische appara-
ten in de afzonderlijke landen.
Aangezien elektronische toestellen gevaarlijke stoffen kunnen bevatten, moeten deze
op verantwoorde wijze worden gerecycled om mogelijke milieuschade en gevaren voor
de menselijke gezondheid tot een minimum te beperken. Bovendien draagt het recy-
clen van elektronisch schroot bij aan het behoud van natuurlijke hulpbronnen.
Voor meer informatie over het milieuvriendelijke afvoeren van afgedankte elektrische
en elektronische apparatuur kunt u contact opnemen met de plaatselijke autoritei-
ten, uw afvalverwerkingsbedrijf of de verkoper bij wie u het product hebt gekocht.
Meer informatie vindt u hier:
www.bosch-homecomfortgroup.com/en/company/legal-topics/weee/
