7.2.2

Untere Verbindung

1.
2.
3.
4.
5.
6.
7.
BOX 25 70

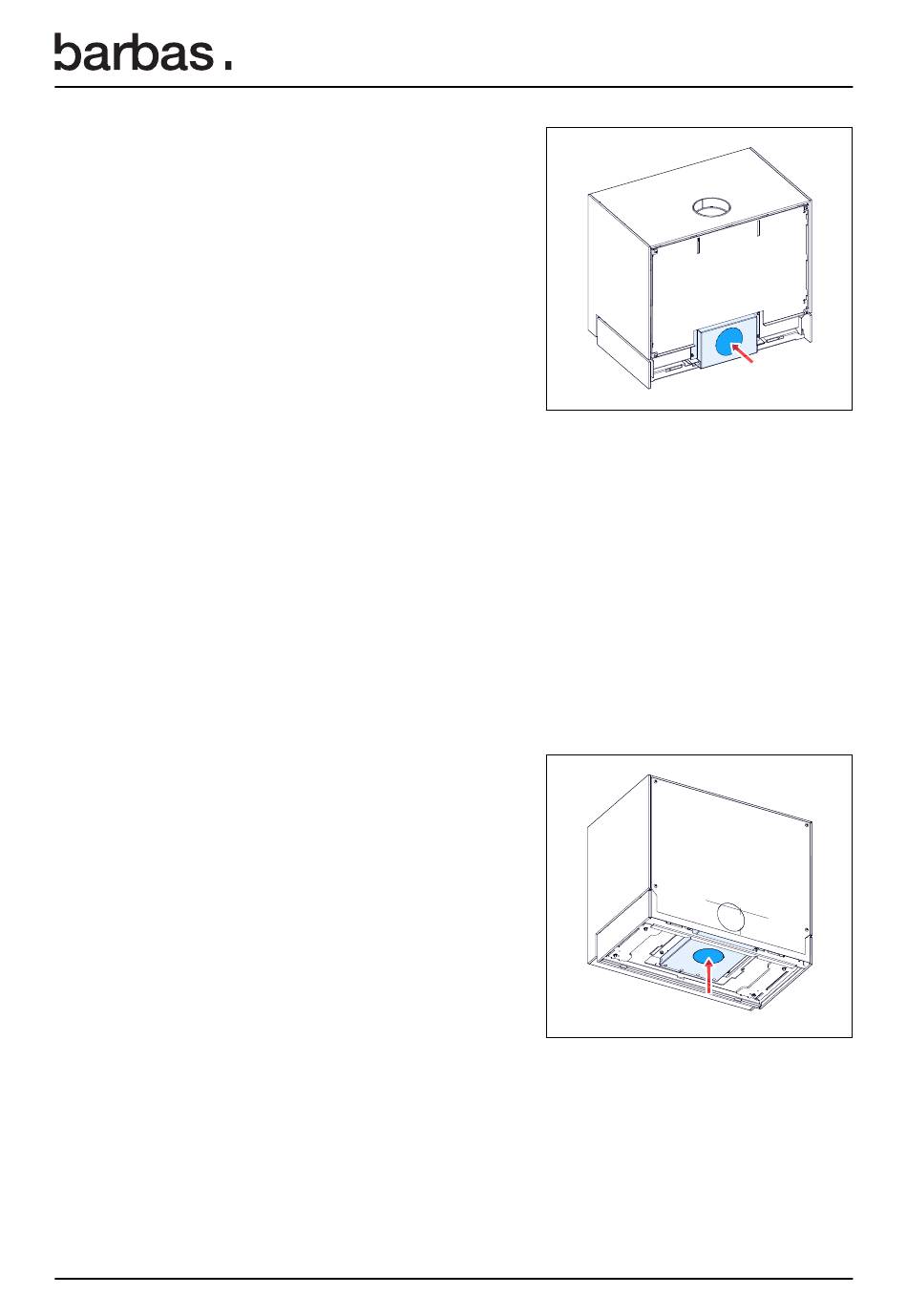

Entfernen Sie die runde
Ausbruchplatte mit einem Hammer.
Bringen Sie den Kragring in der offenen äußeren Lufteintrittsöffnung an.
Biegen Sie die 3 Lippen im Kragring nach außen, um den Kragring an der
Einlassöffnung zu befestigen.
Identifizieren Sie die Stelle in der Außenwand für die externe
Verbrennungsluftzufuhr.
Machen Sie ein Loch in der Außenwand mit einem Mindestdurchmesser von 125
mm.
Stecken Sie ein flexibles Aluminiumrohr oder ein starres Stahlrohr in das Loch.
Installieren Sie einen Rost im Loch in der Außenwand und befestigen Sie das Rohr
daran.
Befestigen Sie das andere Ende des Rohrs am Kragring. Verwenden Sie eine
Schlauchklemme oder Schrauben.
Entfernen Sie die runde
Ausbruchplatte auf der
Geräteunterseite mit einem Hammer.
Bringen Sie ggf. den Kragring in der offenen äußeren Lufteintrittsöffnung an.
Biegen Sie die 3 Lippen im Kragring nach außen, um den Kragring an der
Einlassöffnung zu befestigen.
Identifizieren Sie die Stelle im Boden für die externe Verbrennungsluftzufuhr.
Machen Sie ein Loch in den Boden mit einem Mindestdurchmesser von 125 mm.
Stecken Sie ein flexibles Aluminiumrohr in das Loch.
Befestigen Sie das andere Ende des flexiblen Aluminiumrohrs am Kragring.
Verwenden Sie eine Schlauchklemme oder Schrauben.
Installation der BOX25 70 mit Stahlsockel
