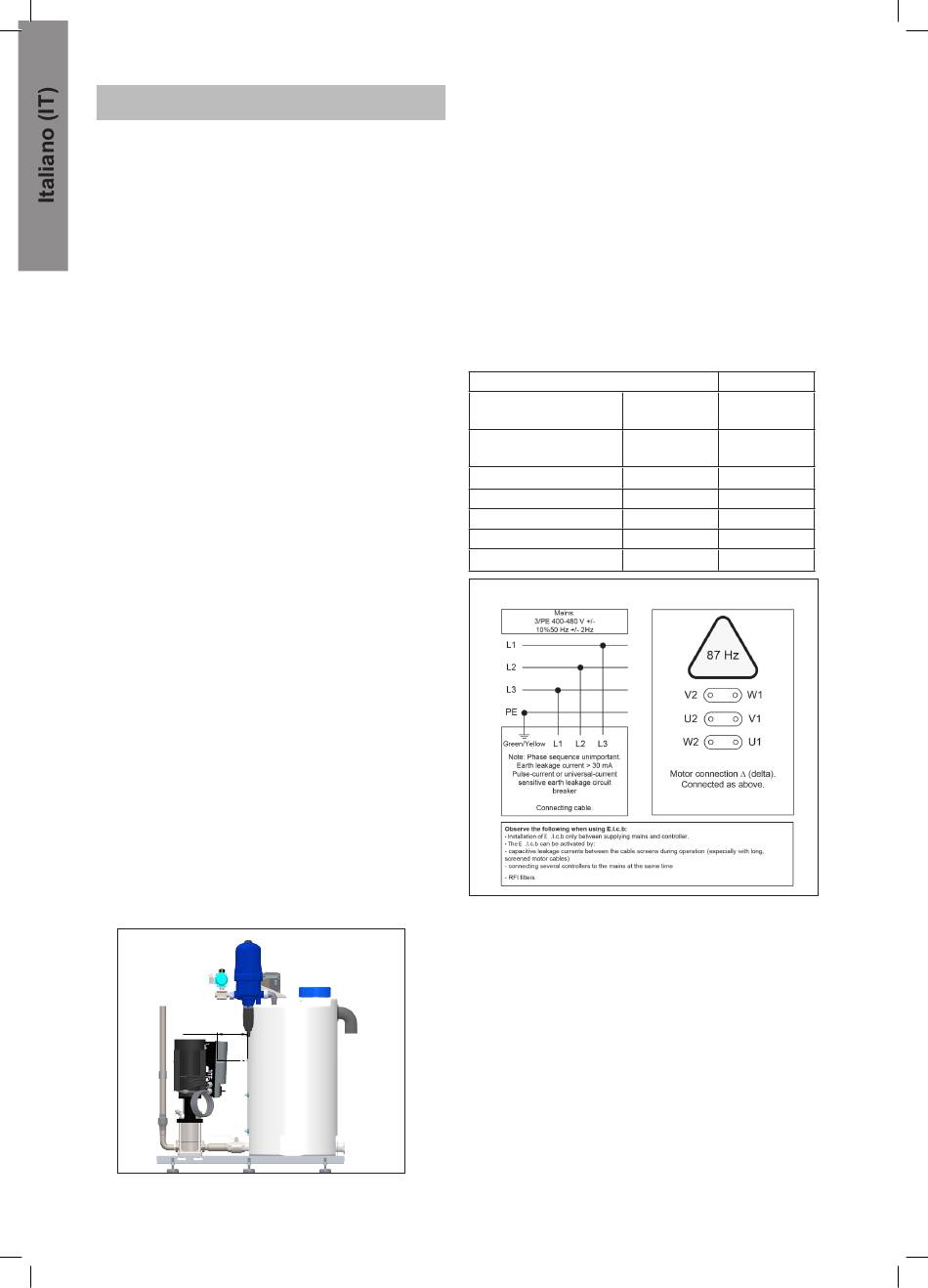

5. Trasporto e installazione
5.1. Trasporto
•
Fissare l'unità con cinghie per evitare che scivoli
o si ribalti durante il trasporto.
•
Trasportare l'unità solo in posizione orizzontale.
•
L'unità deve essere collocata solo sui piedini posi-
zionati nella parte inferiore del prodotto.
•
Se l'unità viene spostata quando la temperatura
è vicina o inferiore a 0 °C (32 °F), assicurarsi
che sia completamente svuotata dall'acqua per
evitare danni.
5.2. Operazioni preliminari all'installazione
•
Per motivi di sicurezza, prima di installare l'appa-
recchiatura leggere tutte le informazioni incluse.
•
Oltre a quanto riportato in questo manuale, atte-
nersi alle leggi e alle normative vigenti al momen-
to dell'acquisto.
•
L'installazione deve essere sempre conforme alle
normative locali.
•
Per facilitare la manutenzione, lasciare almeno
1 m di spazio libero intorno all'unità.
•
Risciacquare accuratamente le tubazioni prima di
collegare l'unità.
•
Assicurarsi che l'unità sia a livello e posizionata
saldamente su tutti i piedini.
5.3. Istruzioni di montaggio
Per un montaggio in sicurezza, tenere presente
quanto segue:
•
Installare l'unità esclusivamente in un'area non
soggetta al gelo.
•
Per l'altezza di installazione raccomandata, ve-
dere lo schema di installazione. I piedini possono
essere regolati per stabilizzare l'unità su superfici
irregolari.
5.4. Installazione elettrica
Consultare la sezione 11 per gli schemi elettrici e i
valori nominali.
DRAWING ARE MADE IN FIRST ANGLE VIEW AND MEASUREMENTS IN MM UNLESS OTHERWISE SPECIFIED
5.4.1. Alimentazione elettrica
1
2
3
A
Initial Drawing
Le istruzioni di collegamento sono riportate sui cavi.
Rev.
Description
A
L'ordine delle fasi è subordinato.
B
170mm
TX20
C
D
E
95
F
110008857
No:
Rev:
MX25-L-AF
Desc:
Initials:
Date:
Drawn by:
AHA
27.06.2022
4
5
12-09-2024
AKS
Date
Mod. By
A
B
C
D
E
110009929A
F
A
Approved for Production
Status:
5.4.2. Interruttore automatico di dispersione a terra
(ELCB).
•
Utilizzare un interruttore automatico di dispersione a
terra (ELCB), noto anche come dispositivo a corren-
te residua (RCD) o interruttore automatico di cor-
rente residua (RCCB), in un sistema che include un
variatore di velocità collegato a 400 V trifase.
•
Il livello di intervento dell'ELCB deve essere 300 mA.
•
Si noti che i 30 mA utilizzati in ambito domestico
possono causare malfunzionamenti a causa della
dispersione a terra.
5.4.3. Interruttore di servizio
L'unità deve sempre essere collegata all'alimentazione
principale attraverso un interruttore di servizio separato.
Tensione:
3/PE 380-528
Frequenza:
Carico motore:
Carico totale
Corrente nominale:
Fusibile:
L1, L2, L3, PE (min.)
MX10
MX25
3/PE 380-528
VAC
VAC
50/60 HZ
50/60 HZ
48 - 62
48 - 62
3 kW
5,5 kW
3,5 kW
6 kW
7 A
12 kW
20 A
20 A
2,5 mm
2,5 mm
2
2
