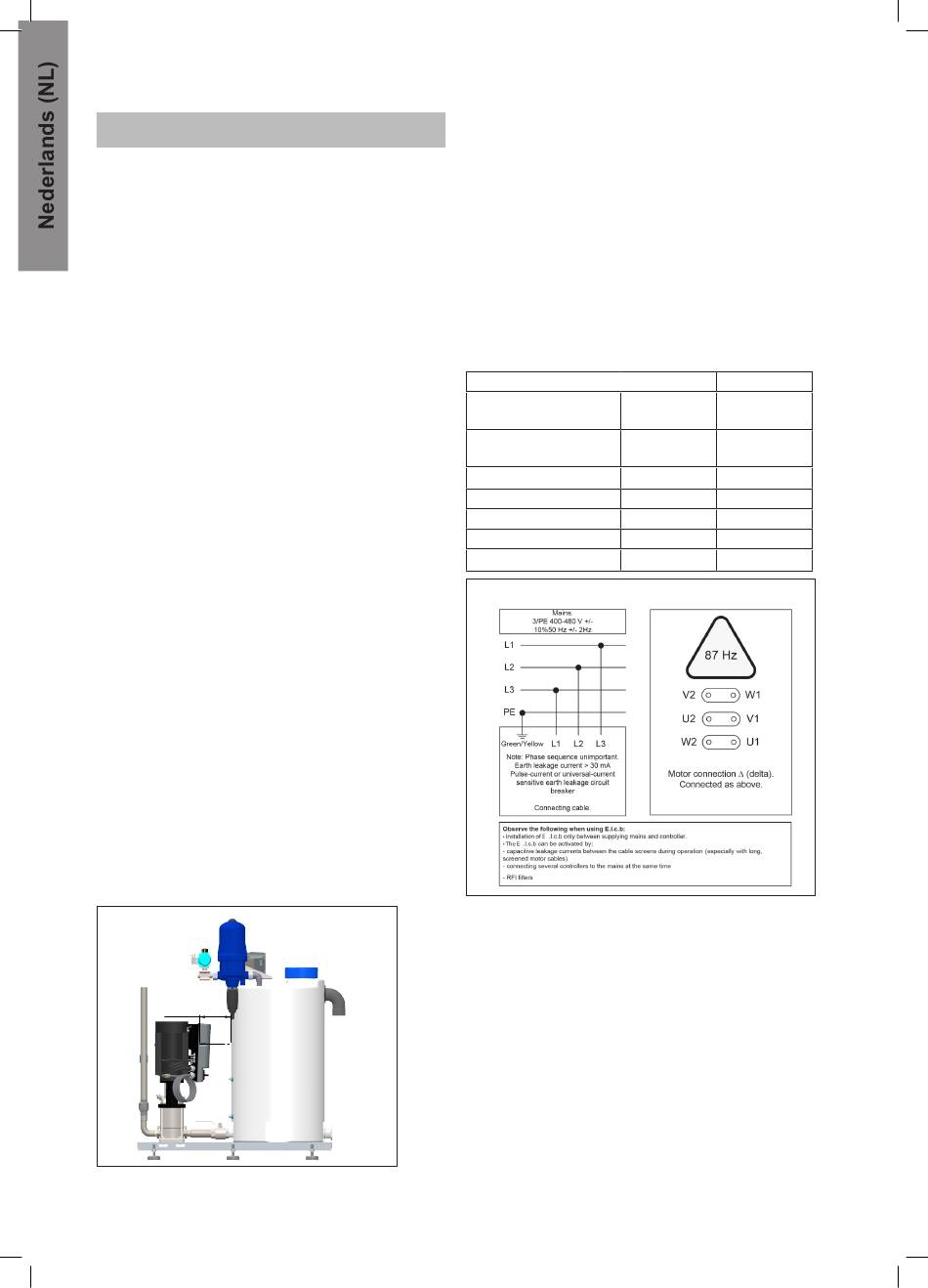

5. Transport en installatie
5.1. Transport
•
Borg de unit tijdens het transport met riemen om
verschuiven of kantelen te voorkomen.
•
Vervoer de unit alleen in horizontale positie.
•
De unit mag alleen worden geplaatst op de voet-
jes aan de onderkant van het product.
•
Als de unit wordt verplaatst bij een temperatuur
vlakbij of onder 0 °C (32 °F), zorg er dan voor
dat het water volledig is afgevoerd om schade te
voorkomen.
5.2. Installatievoorbereidingen
•
Lees om veiligheidsredenen alle meegeleverde
informatie voordat u de apparatuur installeert.
•
Volg de toepasselijke wet- en regelgeving van het
moment van aankoop, naast deze handleiding.
•
De installatie moet altijd in overeenstemming zijn
met de lokale wetgeving.
•
Overweeg om ten minste 1 m ruimte rond de unit
vrij te laten om het onderhoud te vereenvoudigen.
•
Spoel de leiding grondig voordat u de unit aan-
sluit.
•
Zorg ervoor dat de unit waterpas staat en stevig
is geplaatst op alle voetjes.
5.3. Montage-instructies
Neem voor een veilige montage het onderstaande in
acht.
•
Installeer de unit alleen in een vorstvrije ruimte.
•
Raadpleeg de installatietekening voor de aanbe-
volen installatiehoogte. De voetjes zijn verstel-
baar om de unit op een ongelijke ondergrond te
stabiliseren.
5.4. Elektrische installatie
Raadpleeg paragraaf 11 voor elektrische schema's en
classificaties.
DRAWING ARE MADE IN FIRST ANGLE VIEW AND MEASUREMENTS IN MM UNLESS OTHERWISE SPECIFIED
1
2
3
5.4.1. Stroomvoorziening
A
Initial Drawing
De aansluitinstructies zijn op de kabels aangebracht.
Rev.
Description
A
De fasevolgorde is achtergesteld.
B
170mm
TX20
C
D
E
127
F
110008857
No:
Rev:
MX25-L-AF
Desc:
Initials:
Date:
Drawn by:
AHA
27.06.2022
G
Last rev. by:
4
5
12-09-2024
AKS
Date
Mod. By
A
B
C
D
E
110009929A
F
A
Approved for Production
Status:
5.4.2. Aardlekschakelaar (ELCB).
•
Gebruik een aardlekschakelaar (ELCB), ook wel
verliesstroomschakelaar of differentieelschakelaar
genoemd, in een systeem met een frequentiere-
gelaar die is aangesloten op 3 fase 400 V.
•
Het activeringsniveau van de aardlekschakelaar
moet 300 mA bedragen.
•
Houd er rekening mee dat de 30 mA die in huis-
houdens wordt gebruikt, tot storingen kan leiden
als gevolg van aardlek.
5.4.3. Serviceschakelaar
De unit moet altijd via een aparte serviceschakelaar
op de netvoeding worden aangesloten.
Spanning:
3/PE 380-528
Frequentie:
Motorbelasting:
Totale belasting
Nominale stroomsterkte:
Zekering:
L1, L2, L3, PE (min)
MX10
MX25
3/PE 380-528
VAC
VAC
50/60 HZ
50/60 HZ
48-62
48-62
3 kW
5,5 kW
3,5 kW
6 kW
7 A
12 kW
20 A
20 A
2,5 mm
2,5 mm
2
2
