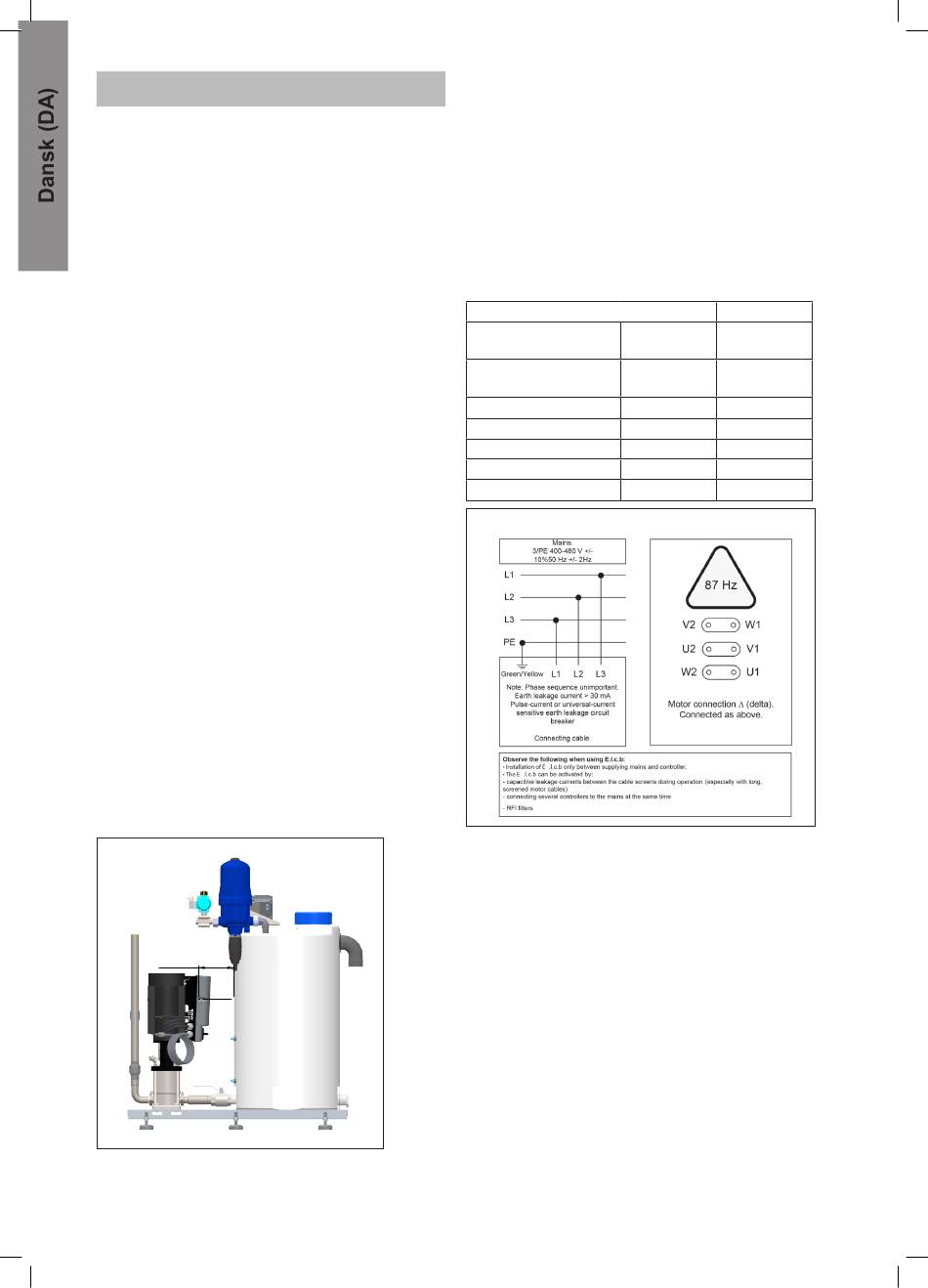

5. Transport & installation
5.1. Transport
•
Fastgør anlægget med stropper, så det ikke kan
glide eller vælte under transport.
•
Transportér kun anlægget i vandret position.
•
Anlægget må kun opstilles på fødderne i bunden
af produktet.
•
Hvis anlægget flyttes, når temperaturen er tæt på
eller under 0 °C (32 °F), skal du sikre, at den er
helt tømt for vand for at undgå skader.
5.2. Forberedelse af installation
•
Af sikkerhedsmæssige årsager skal du læse al
medfølgende dokumentation, før udstyret instal-
leres.
•
Følg de gældende love og bestemmelser på
købstidspunktet i tillæg til denne vejledning.
•
Installation skal altid ske i henhold til lokal lovgiv-
ning.
•
Min. 1 m frirum omkring anlægget for at lette
vedligeholdelsen.
•
Skyl rørledningen grundigt, før anlægget tilslut-
tes.
•
Sørg for, at anlægget står plant og sikkert på alle
fødder.
5.3. Monteringsvejledning
Vær opmærksom på følgende for sikker montering:
•
Anlægget må kun installeres i et frostfrit område.
•
Se installationstegningen for anbefalet installati-
onshøjde. Fødderne kan justeres for at stabilisere
anlægget på ujævne overflader.
5.4. Elektrisk installation
Se afsnit 11 for elektriske diagrammer og klassifice-
ringer.
DRAWING ARE MADE IN FIRST ANGLE VIEW AND MEASUREMENTS IN MM UNLESS OTHERWISE SPECIFIED
1
2
A
Initial Drawing
5.4.1. Strømforsyning
Tilslutningsvejledning er monteret på kablerne.
Rev.
A
Faserækkefølgen er underordnet.
B
170mm
TX20
C
D
E
15
F
110008857
No:
MX25-L-AF
Desc:
Initials:
Drawn by:
AHA
G
Last rev. by:
Approved by:
3
4
5
12-09-2024
AKS
Description
Date
Mod. By
110009929A
A
Approved for Production
Rev:
Status:
Date:
27.06.2022
5.4.2. Fejlstrømsafbryder (ELCB).
•
Brug en fejlstrømsafbryder (ELCB, også kaldet
RCD) eller et HFI-relæ (RCCB) i et system, der
omfatter en frekvensomformer med variabel ha-
stighed, der er tilsluttet 3-faset 400 V.
•
ELCB'ens udløsningsniveau skal være 300 mA.
•
Bemærk, at de 30 mA, der anvendes i boliger, kan
fungere forkert på grund af jordlækstrøm.
5.4.3. Servicekontakt
Enheden skal altid tilsluttes netforsyningen via en
separat serviceafbryder.
Spænding:
Frekvens:
Motorbelastning:
Samlet belastning
Nominel strømstyrke:
Sikring:
L1, L2, L3, PE (min.)
A
B
C
D
E
F
Ver. 3.00
MX10
MX25
3/PE 380-
3/PE 380-
528VAC
528VAC
50/60 Hz
50/60 Hz
48-62
48-62
3 kW
5,5 kW
3,5 kW
6 kW
7 A
12 kW
20 A
20 A
2,5 mm
2,5 mm
2
2
