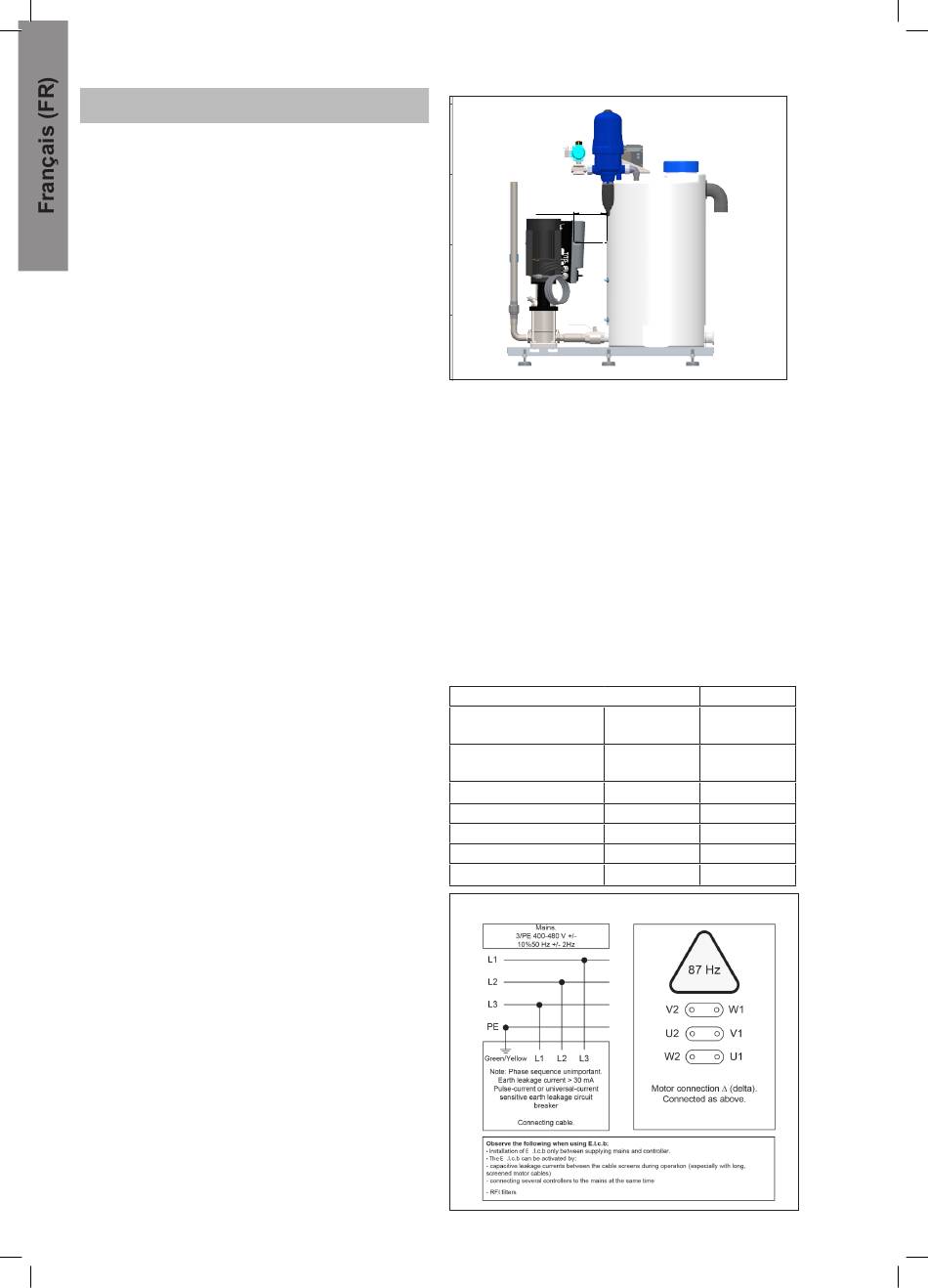

5. Transport et installation
5.1. Transport
•
Fixez la machine à l'aide de sangles pour éviter
qu'elle ne glisse ou ne bascule pendant le trans-
port.
•
Transportez la machine en position horizontale
uniquement.
•
La machine doit uniquement être posée sur les
pieds positionnés en bas du produit.
•
Si la machine est déplacée alors que la tempé-
rature est proche ou inférieure à 0 °C (32 °F),
assurez-vous qu'elle est complètement vidangée
pour éviter tout dommage.
5.2. Préparation à l'installation
•
Lisez toutes les informations incluses pour des
raisons de sécurité avant d'installer l'équipement.
•
Respectez les lois et réglementations applicables
au moment de l'achat, en plus de ce manuel.
•
L'installation doit toujours être conforme à la
législation locale.
•
Envisagez de laisser au moins 1 m d'espace libre
autour de la machine pour faciliter la mainte-
nance.
•
Rincez soigneusement la tuyauterie avant de
raccorder la machine.
•
Assurez-vous que la machine est à niveau et bien
fixée sur tous les pieds.
5.3. Instructions de montage
Pour un montage sûr, respectez les consignes sui-
vantes :
•
Installez la machine dans une zone à l'abri du gel
uniquement.
•
Reportez-vous au schéma d'installation pour
connaître la hauteur d'installation recommandée.
Les pieds peuvent être réglés pour stabiliser la
machine sur les surfaces irrégulières.
5.4. Installation électrique
Reportez-vous à la section 11 pour consulter les
schémas électriques et les caractéristiques nomi-
nales.
5.4.1. Alimentation électrique
Les instructions de raccordement sont montées sur
les câbles.
L'ordre des phases est subordonné.
63
DRAWING ARE MADE IN FIRST ANGLE VIEW AND MEASUREMENTS IN MM UNLESS OTHERWISE SPECIFIED
1
2
3
A
Initial Drawing
Rev.
A
B
170mm
TX20
C
D
E
5.4.2. Disjoncteur différentiel (ELCB).
F
•
Utilisez un disjoncteur différentiel (ELCB), éga-
110008857
No:
Rev:
lement appelé dispositif différentiel résiduel
MX25-L-AF
Desc:
(RCD) ou disjoncteur différentiel (RCCB), dans
Initials:
un système qui comprend un variateur de vitesse
Drawn by:
AHA
27.06.2022
G
Last rev. by:
connecté à 400 V triphasé.
Approved by:
•
Le niveau de déclenchement de l'ELCB doit être
Material:
1
Thickness (mm):
de 300 mA.
CONFIDENTIALITY NOTICE ! THIS DRAWING AND INFORMATION CONTAINED HEREIN ARE THE EXCLUSIVE PROPERTY OF NILFISK FOOD
•
Notez que les 30 mA utilisés dans les foyers
peuvent ne pas fonctionner correctement en pré-
sence d'une fuite à la terre.
5.4.3. Interrupteur de service
La machine doit toujours être raccordée à l'alimenta-
tion principale via un interrupteur de service distinct.
Tension :
Fréquence :
Charge du moteur :
Charge totale
Courant nominal :
Fusible :
L1, L2, L3, PE (min)
4
5
12-09-2024
AKS
Description
Date
Mod. By
A
B
C
D
E
110009929A
F
A
Approved for Production
Status:
Date:
Ver. 3.00
Color:
A4
Sheet size:
DS/ISO 2768-m (medium)
Tolerance:
Scale:
1:10
1 of 1
Weight (g):
MX10
MX25
3/PE 380-
3/PE 380-
528VAC
528VAC
50/60HZ
50/60HZ
48-62
48-62
3 kW
5,5 kW
3,5 kW
6 kW
7 A
12 kW
20 A
20 A
2,5mm
2,5mm
2
2
