Kaminmontage und Montage des Haubenkörpers
• Den oberen Kaminteil positionieren und beim
oberen Gerüstteil mit Hilfe der 2 mitgelieferten
Schrauben 12c fixieren.
• Den unteren Kaminteil beim Gerüst einfügen
und in der entsprechenden Position halten, bis
der Haubenkörper montiert ist.
Umluftbetrieb
• Überprüfen, ob die Verlängerung 14.1 mit dem
entsprechenden
horizontal wie auch vertikal übereinstimmt.
• Sollte dies nicht der Fall sein, den unteren
Kaminteil entfernen, das Haubenkörper-
Anschlussstück 14 bei einer der vorgegebenen
Längen (schmale Nut) abschneiden und wie
zuvor beschrieben wieder zusammenbauen.
Vor der Montage des Haubenkörpers am
Teleskopgerüst:
• Die Fettfilter entnehmen;
• Eventuell vorhandene Aktivkohle-Geruchsfilter
entnehmen.

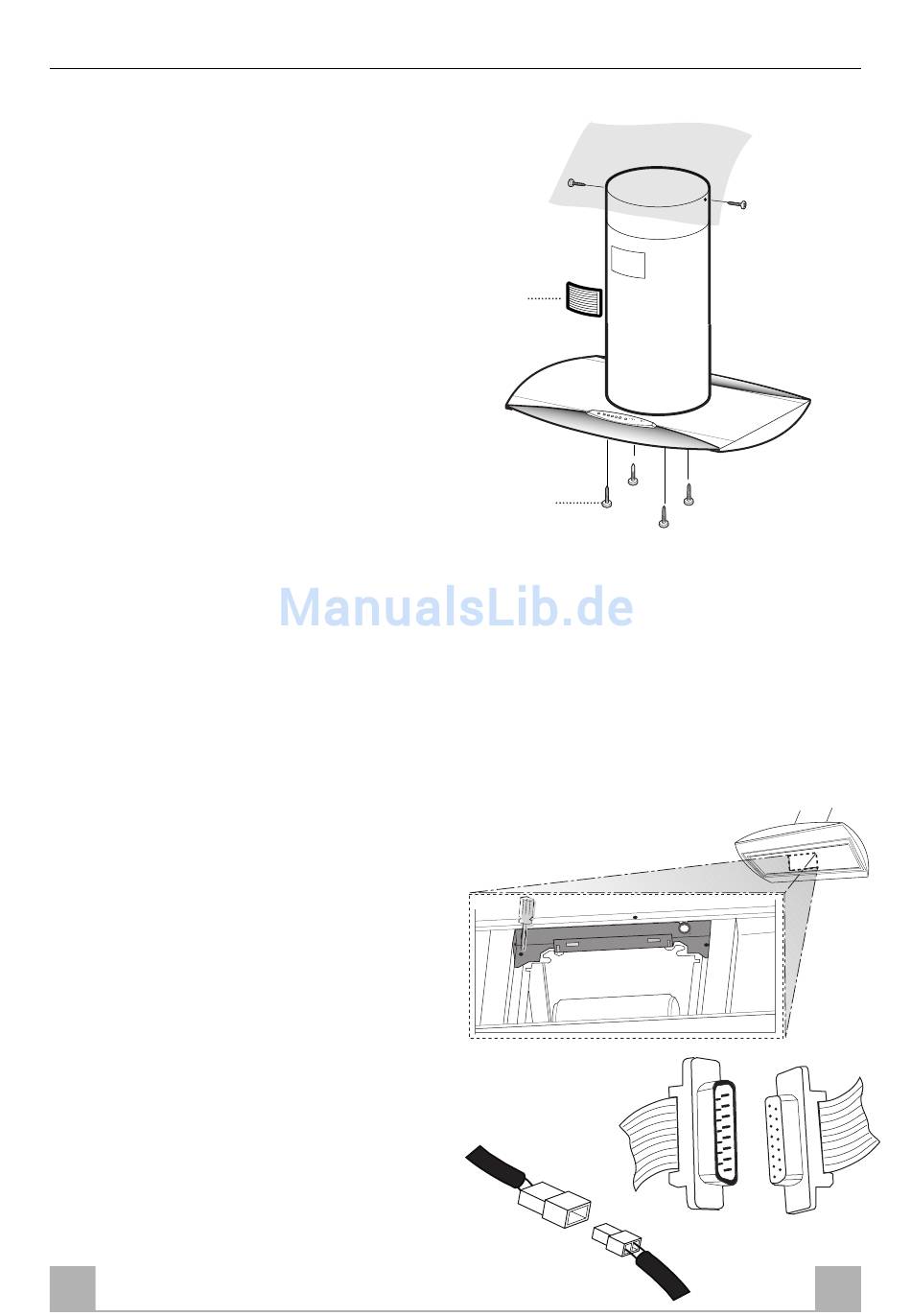

• Dann den Haubenkörper mit Hilfe der 4
mitgelieferten Schrauben 12f von unten her am
Teleskopgerüst fixieren.
• Bei Umluftbetrieb das Luftleitgitter 8 in den
entsprechenden Sitz eindrücken. Überprüfen, ob
es korrekt im Anschlussstück 15 eingesteckt ist.
• Bei Anschluss der Haube an das Stromnetz muss
ein zweipoliger Schalter mit einem
Öffnungsweg von mindestens 3 mm
zwischengeschaltet werden.
• Schrauben abzuschrauben um den oberen
Schutzbügel zu beseitigen.
• Den Verbinder der Steuerungen Cmd
anschließen.
• Den Schutzbügel wieder aufstellen.
• Schrauben
abzuschrauben
gegenüberstehenden Schutzbügel zu beseitigen.
• Den Halogenlampenschalter L anschließen.
• Den Schutzbügel wieder aufstellen.
• Bei Umluftbetrieb den Aktivkohle-Geruchsfilter
montieren.
• Die Fettfilter wieder montieren.
