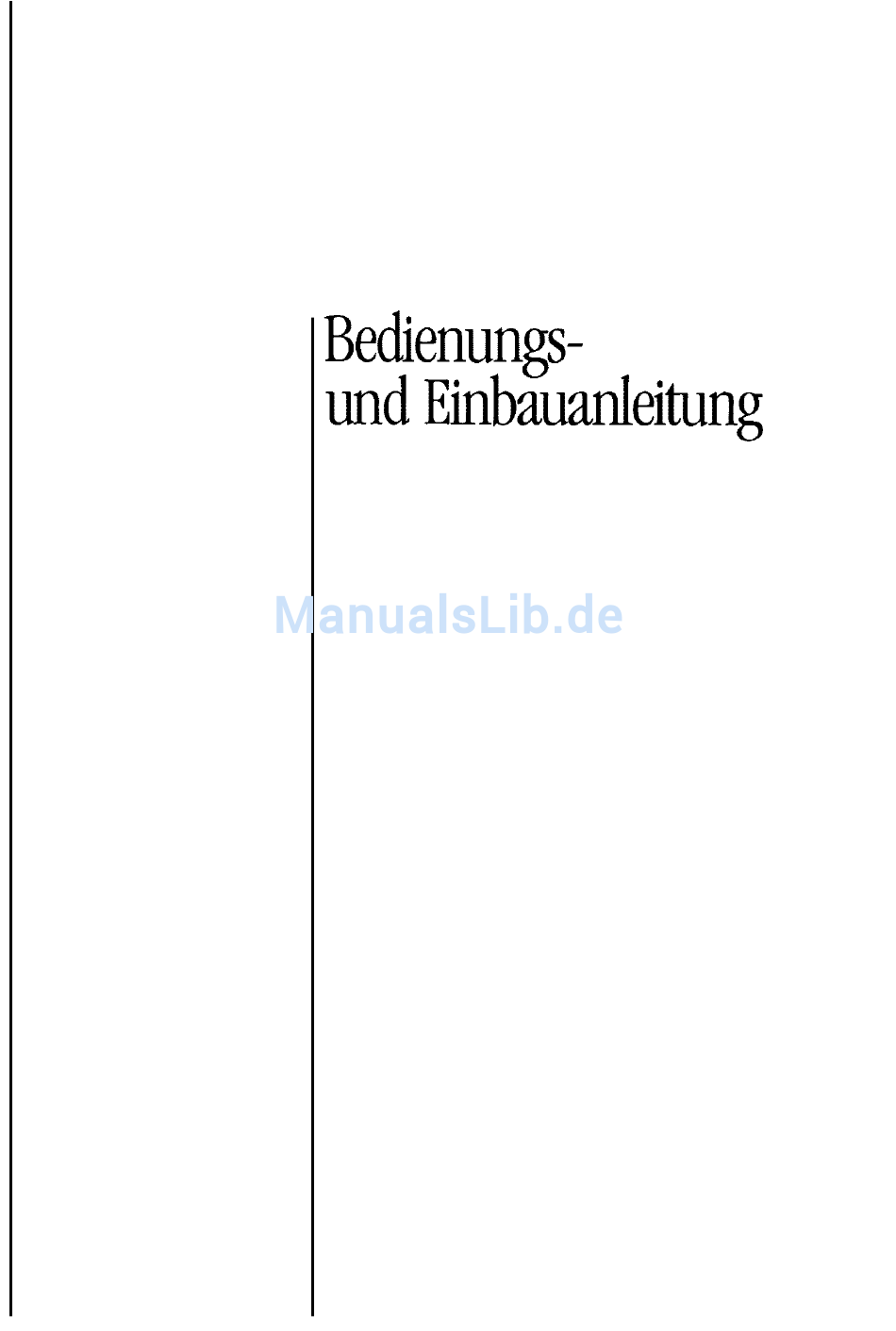

- Seite 1 Dunstesse AE 9014 E...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Damen und Herren, bitte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihrer neuen Dunstabzugshaube voll nutzen können und über lange Zeit hin gute Leistungen erzielen. INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE CHARAKTERISTIKEN MONTAGE BEDIENUNG WARTUNG... -
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt. • Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt. -
Seite 4: Charakteristiken
CHARAKTERISTIKEN Platzbedarf... - Seite 5 Komponenten 7.2.1 Pos. Produktkomponenten Haubenkörper mit Schaltern,Beleuchtung, Gebläsegruppe,Filter oberer Kaminteil unterer Kaminteil Luftleitgitter Luftaustritt Filterdeckel Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Dübel Dübel SB 12/10 Schrauben 4,2 x 44,4 Schrauben 2,9 x 6,5 Dokumentation Bedienungsanleitung...
-
Seite 6: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 200 200 180 180 An der Wand: • eine vertikale Linie bis zur Decke oder oberen Begrenzung zeichnen, und zwar in der Mitte des Bereiches, der zur Montage der Haube vorgesehen ist; •... -
Seite 7: Montage Des Haubenkörpers
Montage des Haubenkörpers • Die Filterpaneele öffnen. • Die Fettfilter mit den entsprechenden Griffen demontieren.(A) • Die Platte vom Haubenkörper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird. • Die beiden Schrauben Vr der Bügel 11a so regulieren, dass sie nur bis zum Gewindebeginn eingeschraubt sind.(B) •... - Seite 8 Kaminmontage Der Kamin Kann nur bei der Haube in der Abluftausführung angebracht werden. 7.2.1 Oberer Kaminteil • Die beiden seitlichen Schenkel leicht ausein- anderbiegen, hinter den Bügeln 7.2.1 einhän- gen und bis zum Anschlag wieder schließen. • Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.
-
Seite 9: Bedienung
BEDIENUNG Bedienfeld Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Gebläsetaste 0/1 drückt. TASTE FUNKTION 0/1 Beleuchtung Ein- und Ausschalten der Beleuchtung. 0/1 Motor Eingeschaltet Erste Geschwindigkeitsstufe. Schaltet die Haube aus wenn die Taste für ungefähr 2’’... -
Seite 10: Wartung
FERNBEDIENUNG (OPTION) Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird. • Die Fernbedienung nicht in die Nähe von Hitzequellen legen. • Batterien müssen vorschriftsmäßig entsorgt werden. WARTUNG Fettfilter METALLFETTFILTER REINIGUNG Rücksetzen der Sättigungsanzeige •... -
