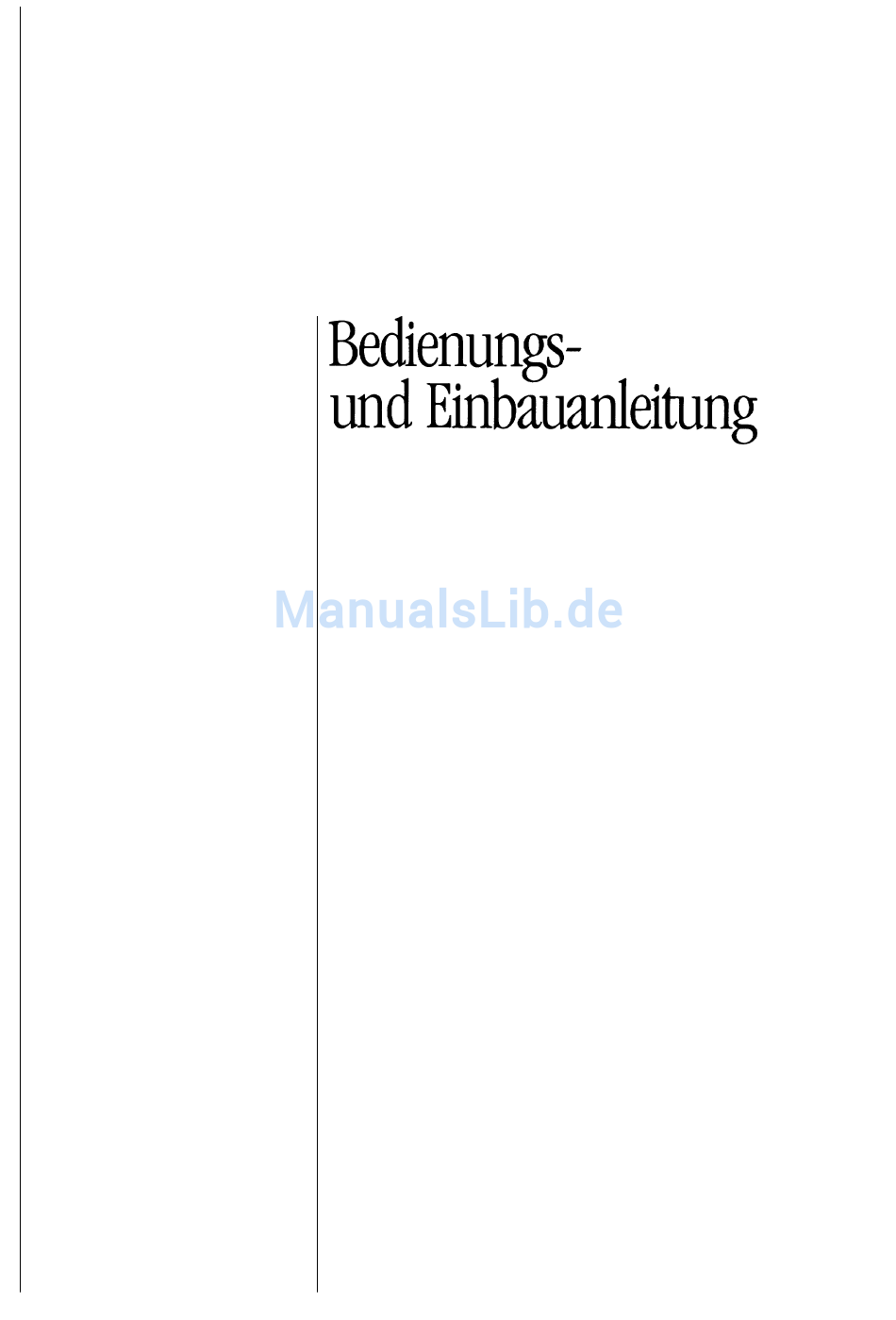

- Seite 1 Dunstesse AEF 3400 X...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Damen und Herren, bitte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihrer neuen Dunstabzugshaube voll nutzen können und über lange Zeit hin gute Leistungen erzielen. INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE CHARAKTERISTIKEN MONTAGE BEDIENUNG WARTUNG... -
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt. -
Seite 4: Charakteristiken
CHARAKTERISTIKEN Platzbedarf ø 340... - Seite 5 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil 14.1 Teleskopgerüst komplett mit Gebläse, bestehend aus: 7.1a oberer Gerüstteil 7.1b unterer Gerüstteil Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Verlängerungsstück f. Luftaustritt Haubenkörper 7.1a 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Rohrschellen Pos.
-
Seite 6: Montage
MONTAGE Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts BOHREN DER DECKE/TRAGERPLATTE • Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen. • Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablonenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten. -
Seite 7: Anschlüsse
Oberer Gerüstteil • Darauf achten, dass die Öffnung für den Durchgang des Speisekabels ordnungsgemäß positioniert ist. • Den oberen Gerüstteil an der Decke oder Trägerplatte wie folgt fixieren: • bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden; • bei Hohlkammer-Ziegeln mit cirka 20 mm Wandungsstärke mit 4 Dübeln 11 und 4 Schrauben 12h, die im Lieferumfang enthalten sind;... -
Seite 8: Kaminmontage Und Montage Des Haubenkörpers
Kaminmontage und Montage des Haubenkörpers • Den oberen Kaminteil positionieren und beim oberen Gerüstteil mit Hilfe der 2 mitgelieferten Schrauben 12c fixieren. • Den unteren Kaminteil beim Gerüst einfügen und in der entsprechenden Position halten, bis der Haubenkörper montiert ist. Umluftbetrieb •... -
Seite 9: Bedienung
BEDIENUNG Bedienfeld T1 T2 S5 R Beleucht. schaltet die Beleuchtung ein und aus. Betriebsanzeigelampe. Led optimale Geschwindigkeit. Led Intensivstufe. Led Sättigungsanzeige Fettfilter. Led Sättigungsanzeige Aktivkohlefilter. Um diese Anzeige auszuschließen (bei Abluftbetrieb), gleichzeitig die Tasten R (mit Hilfe eines spitzen Gegenstandes, z.B. eines Bleistifts) und V2 drücken. -
Seite 10: Wartung
WARTUNG Fettfilter SELBSTTRAGENDE METALLFETTFILTER REINIGUNG Rücksetzen der Sättigungsanzeige • Die Taste R drücken, wobei ein spitzer Gegenstand (z.B. ein Bleistift) zu Hilfe genommen wird. • Die Led Sättigungsanzeige S4 erlischt. Filterreinigung • Die Metallfettfilter entfernen. • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen. - Seite 11 Dir. 89/336/CEE 73/23/CEE 436001184 01 020819...
