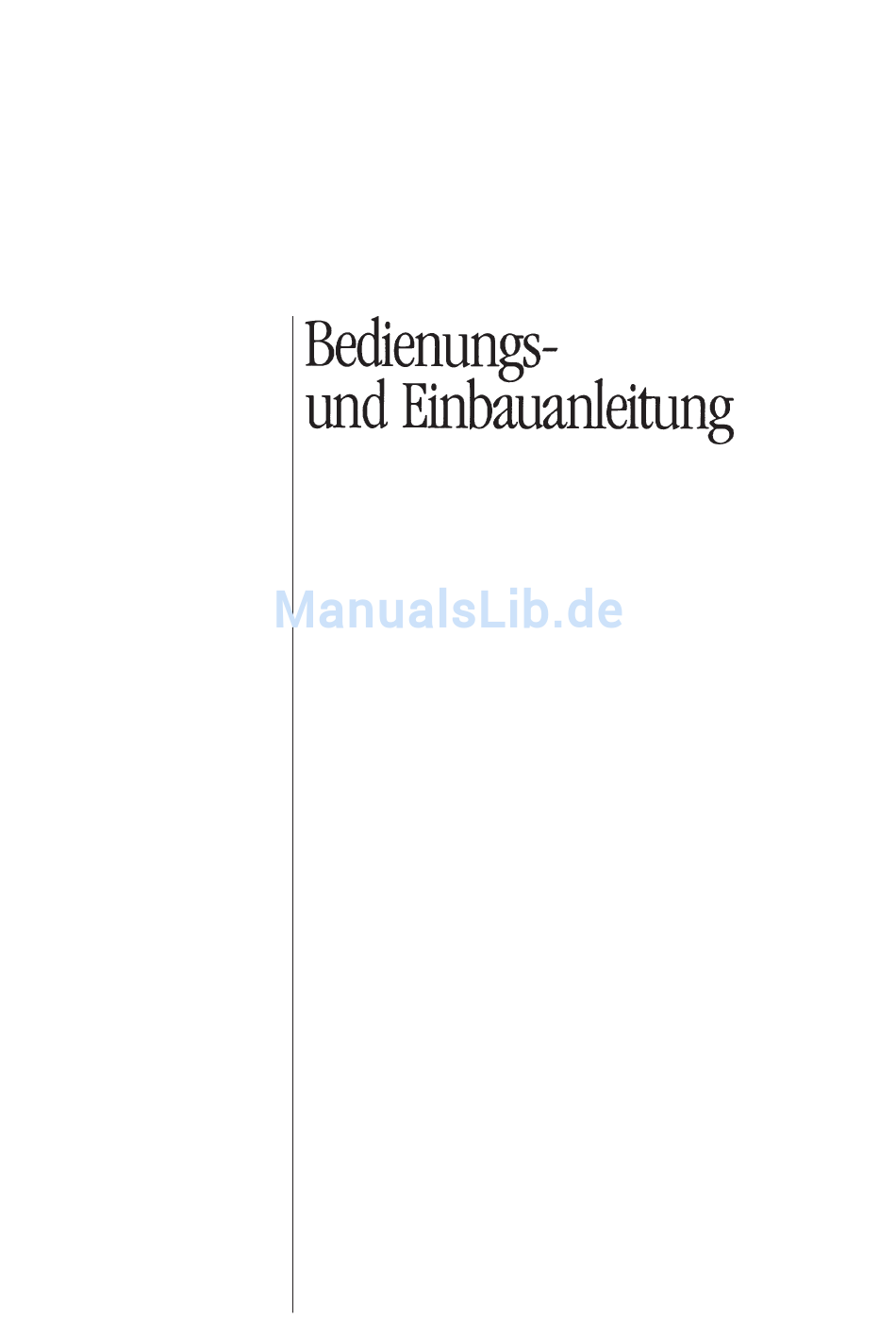

- Seite 1 Dunstesse AEF 3560 N AEF 3560 A...
- Seite 2 Italiano ............ pag. 3 English ............ pag. 12 Français ............ pag. 21 Deutsch ............ pag. 30 Nederlands ..........pag. 39...
-
Seite 3: Sicherheitshinweise
Teil 1 - MONTAGEHINWEISE 1 - ALLGEMEINES Diese Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Wegen des beträchtlichen Eigengewichtes des Gerätes empfiehlt es sich, die Anbringung von geschultem Personal durchführen zu lassen, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. -
Seite 4: Montage
3.3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichbar ist, andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3mm für jeden Pol, zwischenzuschalten. 3.4 - Es ist sicherzustellen, daß die Wohnung über eine vorschriftsmäßige Erdung verfügt. 3.5 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65 cm betragen. -
Seite 5: Wahl Der Installationsart
4.1 - Wahl der Installationsart 1 - Luftabgang nach oben In diesem Fall kann die Haube sowohl im Umluftbetrieb (Abb. 2a) als auch im Abluftbetrieb (Abb. 2b) eingesetzt werden. S07_02 2 - Luftabgang zur Wand (Abb. 3) In diesem Fall ist nur der Abluftbetrieb möglich. 3 - Seitlicher Luftabgang, nach rechts oder links (Abb. - Seite 6 A08_06 ø 8 100 100 A05_05 A08_07 2 – Montage der Befestigungselemente a) Die der Lieferung beigefügten Dübel in die Bohrlöcher 1 und 2 einführen. b) Die Ösen O (Abb. 6) montieren. c) Unter Verwendung der mitgelieferten Schraube V das Wandblech S im Bohrloch 2 festspannen (Abb.
-
Seite 7: Montage Des Kamins A
- Durch Verdrehen der N-Schrauben kann die Haube senkrecht und waagerecht reguliert werden. - Die Haube durch Anziehen der L-Schrauben an der Wand festspannen. - Die mitgeliefertern T-Dübel in die Einführungslöcher der N-Schrauben stecken. 4.3 – Montage des Kamins A Etwa vorhandene Holzplatten im Montagebereich der Haube sind auf jeden Fall, bei jeder Art von Montage, abzubauen, zu bohren und dann erst wieder zu montieren. - Seite 8 - Den Verschluß vom oberen Teil der Gebläsegruppe abnehmen (Abb. 17), damit der Flansch F eingeführt werden kann. - Den Flansch F Ø120 oder 150 mm (Abb. 18) montieren und den Verschluß F wieder einsetzen. - Luftabgang seitlich (rechts oder links) (Abb.
-
Seite 9: Anschluß Abluft- Oder Umluftbetrieb
4.4 – Anschluß Abluft- oder Umluftbetrieb 1 - Anschluß im Abluftbetrieb. Für sämtliche Installationsarten: a) Den Luftabgang an das Außenrohr anschließen. b) Den eventuell im Haubenkörper eingesetzten Aktivkohlefilter entfernen (siehe Kapitel Wartung). 2 – Anschluß im Umluftbetrieb Ausschließlich für die Installation mit nach oben gerichtetem Luftabgang. Das Luftgitter G am Luftabgang montieren (Abb. -
Seite 10: Betrieb
Wenn der Topf weggenommen wird, ist die Flamme abzuschalten oder für einen kurzen Zeitraum auf kleinste Stellung zu drehen, trotzdem aber unbedingt im Auge zu behalten. 1.3 - Die Flamme ist zu regulieren, um zu vermeiden, daß sie sich seitlich über den Topfboden hinaus ausbreitet. - Seite 11 3.2 - Aktiv-Kohlefilter 1 - Arbeitsweise Die Aktiv-Kohlefilter nehmen die Gerüche bis zur Sättigung auf. Diese Filter können nicht gereinigt und nicht regeneriert werden und müssen wenigstens alle 4 Monate gewechselt werden, oder bei besonders starkem Einsatz der Haube auch häufiger. 2 - Filterwechsel Fettfilter (siehe Abschnitt 4.2 a Teil 1) entfernen und Aktiv-Kohlefilter durch Druck auf die...
- Seite 12 4329323 02 - 000810...
