B E D I E N U N G S A N L E I T U N G - M I N I T O U C H & F L E X I B L E T O U C H
|
7
INBETRIEBNAHME - MINI TOUCH

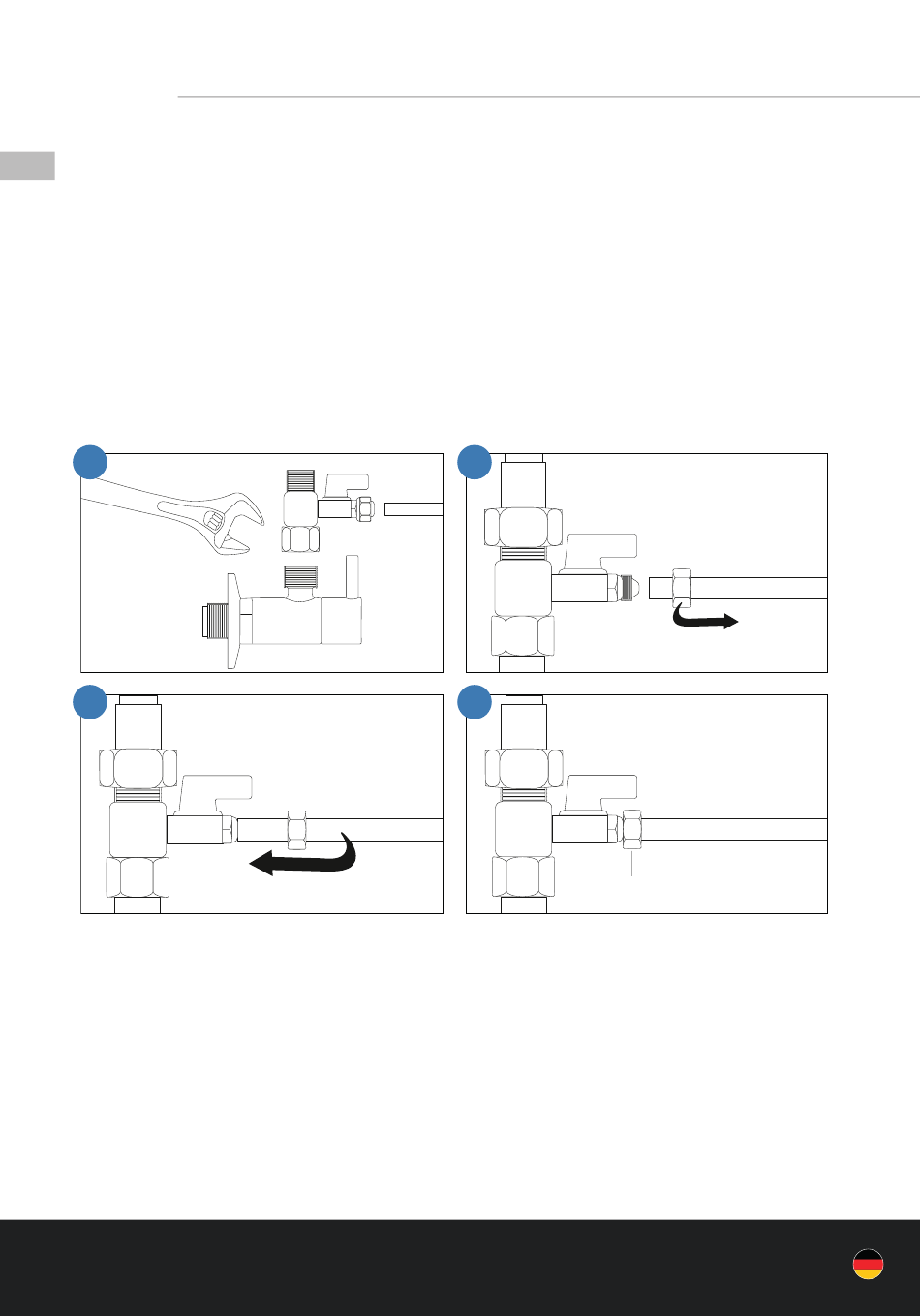

• SCHRITT I
1. Installieren Sie zuerst das mitgelieferte Winkelabsperrventil zwischen der Kaltwasser-
zufuhr und dem Schlauch, der zum Wasserhahn der Spüle führt. Hierfür bitte zuerst die
Kaltwasserzufuhr unter der Spüle zudrehen.
2. Danach den Schlauch, der zum Wasserhahn der Spüle führt, abschrauben. Das Winkelab-
sperrventil dann an dieser Stelle einsetzen und festschrauben.
3. Nun den mitgelieferten Schlauch, der zum Eingang des Wasserfilters mit der Bezeichnung
„IN" führt, aufschieben.
4. Anschließend die Mutter festschrauben..
1
3
• SCHRITT II (Bebilderung Folgeseite)
5. Im nächsten Schritt die mitgelieferte Abwasserschelle inklusive der viereckigen schwar-
zen Dichtung kurz über der Krümmung des Abwasserrohrs anbringen.
6. Die mitgelieferte Dichtung auf das Abwasserrohr kleben und mit einem 6mm-Bohrer ein
Loch bohren.
7. Jetzt die Verschraubung aufschrauben und die Abflusschelle mittig über das gebohrte
Loch setzen und festschrauben.
8. Den mitgelieferten Schlauch, der zum Ausgang des Wasserfilters mit der Bezeichnung
„OUT" führt, einstecken bis er einrastet.
· 7 ·
Shut-off Valve
Cold water supply
2
4
Screw tightly
D E I N E W A S S E R B A R
Hose to appliance
inlet „IN"
