Panasonic S-3650PF3E Installationsanleitung Seite 58

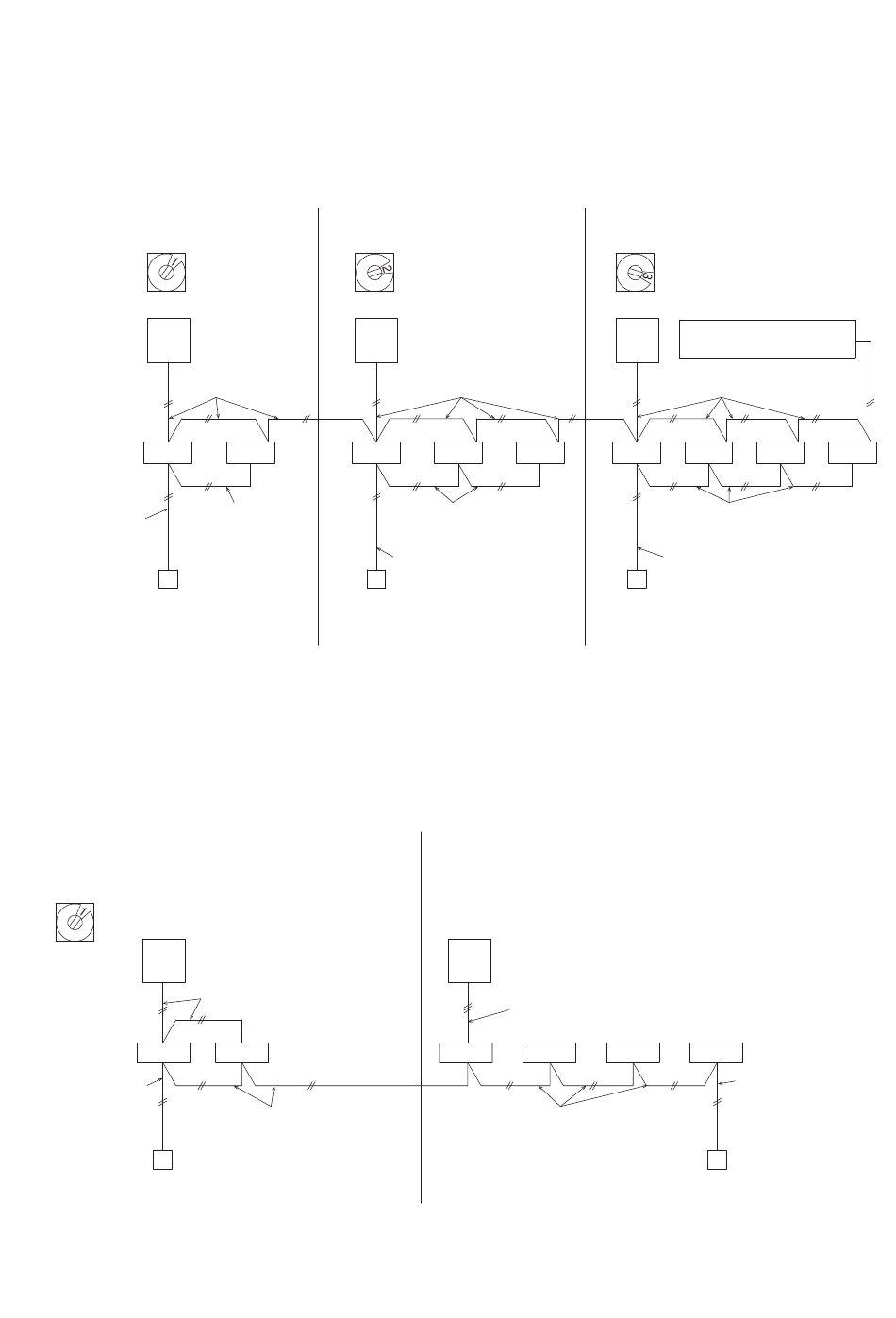

8-5-3. Grundlegende Verbindung 3: Beispiel einer Querverbindungsverkabelung (bei
Verwendung eines integrierten Steuerungssystems)
● Vor dem Einschalten der Stromversorgung (Fehlerstromschutzschalter) die
Systemadresse jeder Außeneinheit mit dem Drehschalter einstellen.
● Die Stromversorgung (Fehlerstromschutzschalter) jedes Systems einschalten, die
automatische Adresseneinstellung jedes Systems mit der Fernbedienung oder durch
Kurzschließen des Pins für automatische Adresseneinstellung der Außeneinheit
vornehmen. (Siehe Abschnitte 8-7, 8-8.)
Kältemittelsystem 1
Systemadressen-
Drehschalter
Einheit Nr. 1
Außeneinheit
Einheiten-
Steuerverbindungskabel
Inneneinheit 1 - 1
Fernbedienungskabel
Fernbedienungskabel
für Gruppensteuerung
Fernbedienung
8-5-4. Grundlegende Verbindung 4: Gruppensteuerung von Einheiten mit 3-ADRIGER
VERBINDUNG
● * Für alle Inneneinheiten ist eine Fernbedienungsverkabelung erforderlich.
Die automatische Adresseneinstellung vornehmen, wie im Vorgang
„8-5-2. Grundlegende Verbindung 2" beschrieben.
System 1 mit 2-ADRIGER VERBINDUNG
Die Systemadresse auf 1 einstellen.
Einheit Nr. 1
Außeneinheit
Inneneinheit 1 - 1
Fernbedienungskabel
Fernbedienung
(Haupt)
* Wenn zwei (2) Fernbedienungen zum Einsatz kommen, wird eine (1) Fernbedienung auf „Haupt"-Fernbedienung und die
andere auf „Unter"-Fernbedienung eingestellt. (Siehe Abschnitt 8-11.)
* Bei einem System mit 3-adriger Verbindung kann die automatische Adresseneinstellung nicht durch Kurzschließen des Pins
für automatische Adresseneinstellung der Außeneinheit erfolgen.
Kältemittelsystem 2
Auf 1 einstellen
Einheit Nr. 2
1 - 2
Fernbedienung
Zwilling
* Es besteht die Möglichkeit bis zu 8 Inneneinheiten mit einer Fernbedienung zu verbinden.
Die Einstellungen für
die Systemadresse per
Fernbedienung wählen.
(Siehe Abschnitt 8-7.)
Einheiten-
Steuerverbindungskabel
1 - 2
Fernbedienungskabel für
Gruppensteuerung
Auf 2 einstellen
Einheiten-
Steuerverbindungskabel
2 - 1 2 - 2 2 - 3
Fernbedienungskabel
für Gruppensteuerung
Fernbedienungskabel
System 2 mit 3-ADRIGER VERBINDUNG
Die Systemadresse auf 2 einstellen.
Einheit Nr. 2
Verbindungskabel zwischen
Außen- und Inneneinheit
2 - 1
Fernbedienungskabel
für Gruppensteuerung
Zwilling
58
Kältemittelsystem 3
Auf 3 einstellen
Einheit Nr. 3
Einheiten-
Steuerverbindungskabel
3 - 1 3 - 2
Fernbedienungskabel
für Gruppensteuerung
Fernbedienungskabel
Fernbedienung
Drilling
Die Einstellungen für
die Systemadresse per
Fernbedienung wählen.
(Siehe Abschnitt 8-7.)
2 - 2 2 - 3
Fernbedienung
(Unter)
Integriertes
Steuerungssystem
3 - 3 3 - 4
Doppelzwilling
2 - 4
Fernbedienungskabel
Doppelzwilling
