Panasonic S-3650PF3E Installationsanleitung Seite 40

VORSICHT
(1) Beim Anschluss an das integrierte Steuersystem ist die Einstellung des
Abschlusswiderstandes erforderlich. Wenn noch mehr Verbindungen mit dem
integrierten Steuersystem erforderlich sind, sollten alle Inneneinheiten in der
Verbindungskette mit 3-adriger Verbindung in der Verbindungskette mit 2-adriger
Verbindungsverkabelung verbunden werden.

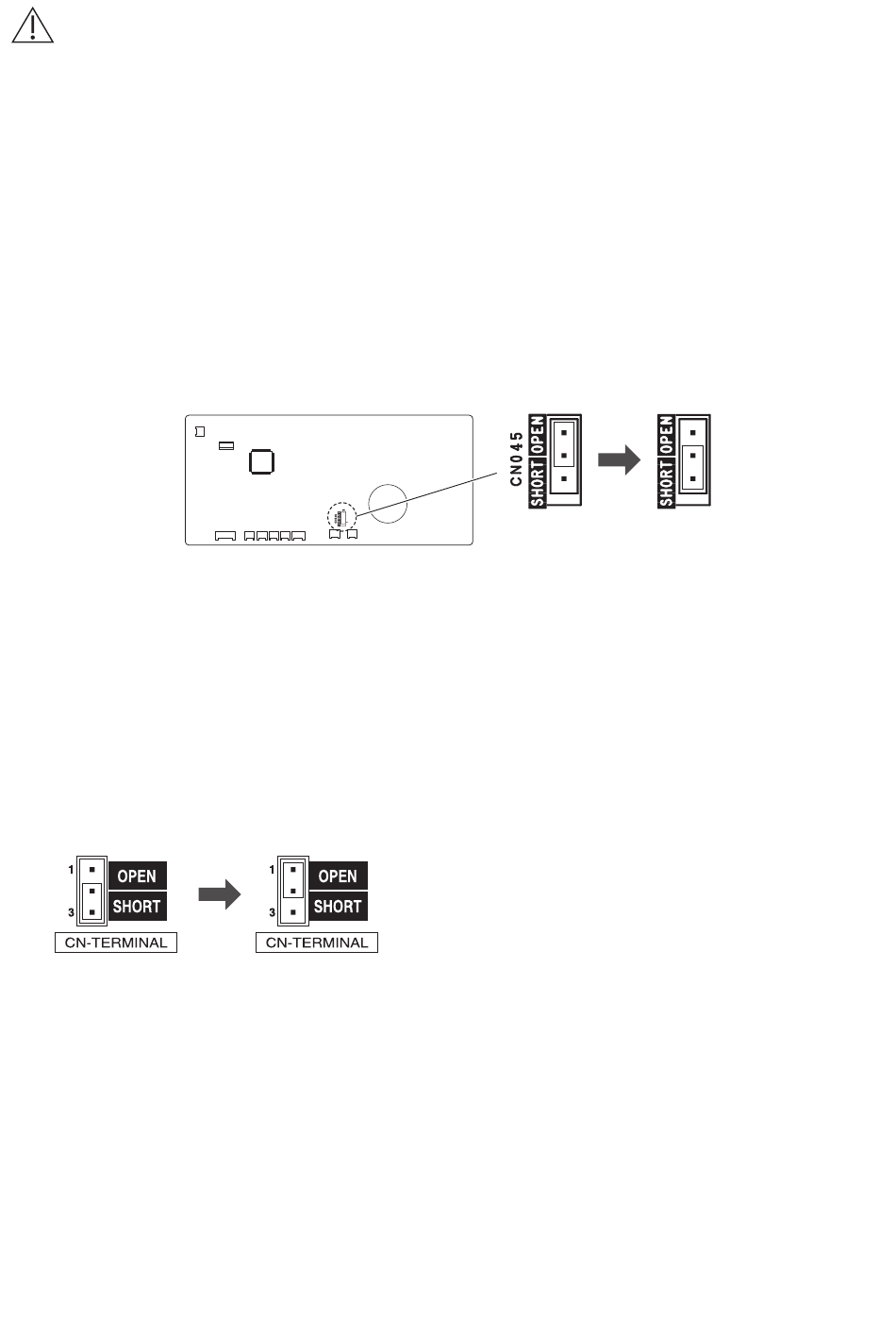

● Einstellen des Abschlusswiderstands der Inneneinheit
Die Einstellung des Abschlusswiderstand sollte mit CN045 an der
Steuerleiterplatte der Inneneinheit erfolgen.
Der Abschlusswiderstand der Inneneinheit steckt bei der Auslieferung auf der
OPEN-Seite. Wenn die Kurzschlussbrücke wie unten dargestellt umgesteckt wird,
ist der Abschlusswiderstand auf SHORT (kurzgeschlossen, aktiv) eingestellt.
Es ist nicht notwendig, den Abschlusswiderstand aller Einheiten zu
installieren. Die Schritte auf der nächsten Seite für die Einheit befolgen, deren
Abschlusswiderstand zu installieren ist.
● Einstellen des Abschlusswiderstands der Außeneinheit
Die Einstellung des Abschlusswiderstands sollte mit CN-TERMINAL an der
Steuerleiterplatte der Außeneinheit erfolgen.
Der Abschlusswiderstand der Außeneinheit steckt bei der Auslieferung auf der
SHORT-Seite (kurzgeschlossen, aktiv). Eine der Einheiten in der Verbindungskette
der Außeneinheiten kurzgeschlossen belassen.
Bei anderen Einheiten auf OPEN umstecken. Es ist nicht notwendig, den
Abschlusswiderstand aller Einheiten auf der OPEN-Seite zu installieren.
Es ist nicht notwendig, den Abschlusswiderstand aller Einheiten zu
installieren. Die Schritte auf der nächsten Seite für die Einheit befolgen, deren
Abschlusswiderstand zu installieren ist.
Steuerleiterplatte der Inneneinheit
40
