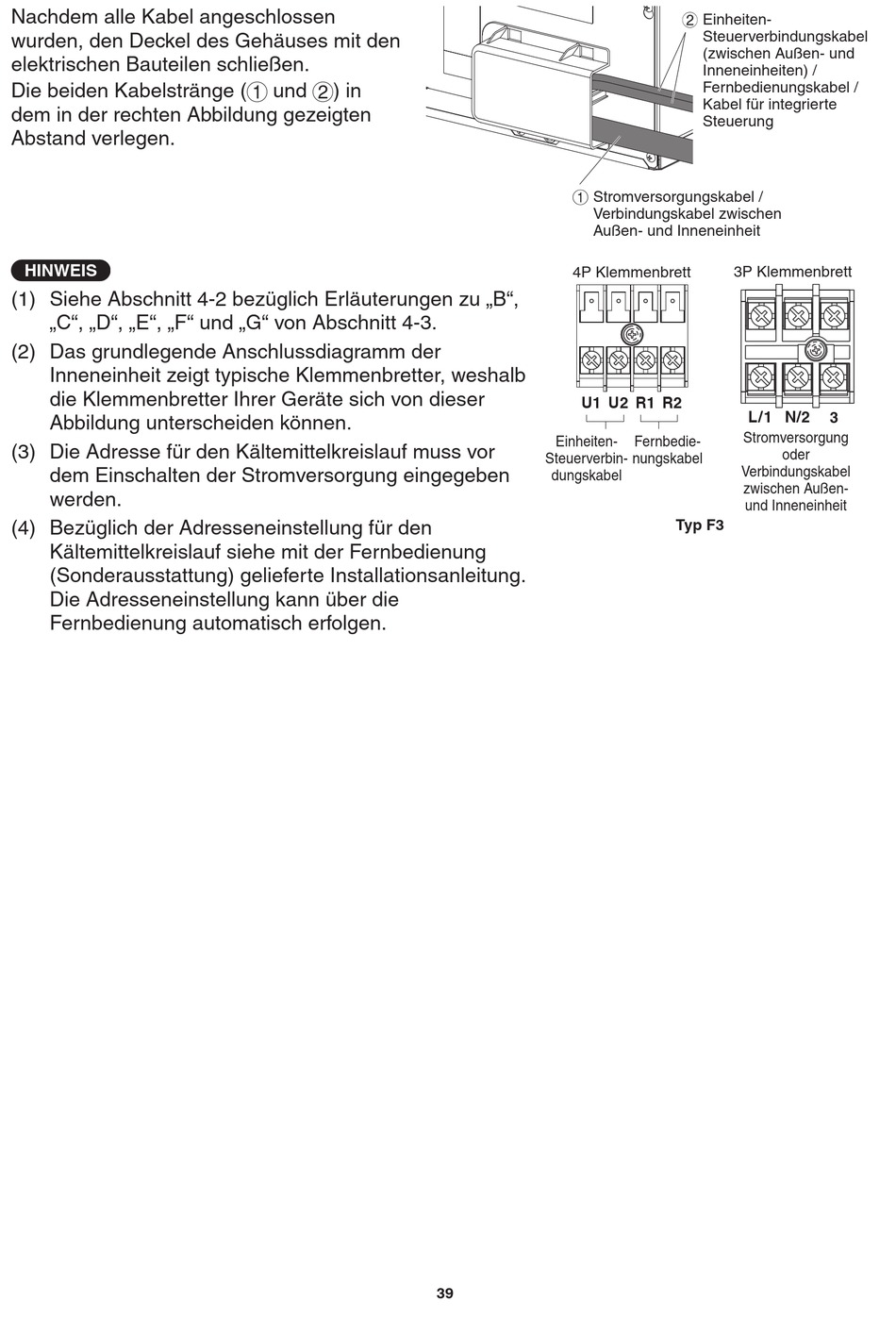

Panasonic S-3650PF3E Installationsanleitung Seite 39

Nachdem alle Kabel angeschlossen
wurden, den Deckel des Gehäuses mit den
elektrischen Bauteilen schließen.
Die beiden Kabelstränge (1 und 2) in
dem in der rechten Abbildung gezeigten
Abstand verlegen.
HINWEIS
(1) Siehe Abschnitt 4-2 bezüglich Erläuterungen zu „B",
„C", „D", „E", „F" und „G" von Abschnitt 4-3.
(2) Das grundlegende Anschlussdiagramm der
Inneneinheit zeigt typische Klemmenbretter, weshalb
die Klemmenbretter Ihrer Geräte sich von dieser
Abbildung unterscheiden können.
(3) Die Adresse für den Kältemittelkreislauf muss vor
dem Einschalten der Stromversorgung eingegeben
werden.
(4) Bezüglich der Adresseneinstellung für den
Kältemittelkreislauf siehe mit der Fernbedienung
(Sonderausstattung) gelieferte Installationsanleitung.
Die Adresseneinstellung kann über die
Fernbedienung automatisch erfolgen.
1 S tromversorgungskabel /
Verbindungskabel zwischen
Außen- und Inneneinheit
4P Klemmenbrett
U1 U2 R1 R2
U1 U2 R1 R2
U1 U2 R1 R2
U1 U2 R1 R2
Einheiten-
Steuerverbin-
dungskabel
39
2 E inheiten-
Steuerverbindungskabel
(zwischen Außen- und
Inneneinheiten) /
Fernbedienungskabel /
Kabel für integrierte
Steuerung
3P Klemmenbrett
L/1 N/2
L/1 N/2
L/1 N/2
L/1 N/2
Stromversorgung
Fernbedie-
oder
nungskabel
Verbindungskabel
zwischen Außen-
und Inneneinheit
Typ F3
3
3
3
3
