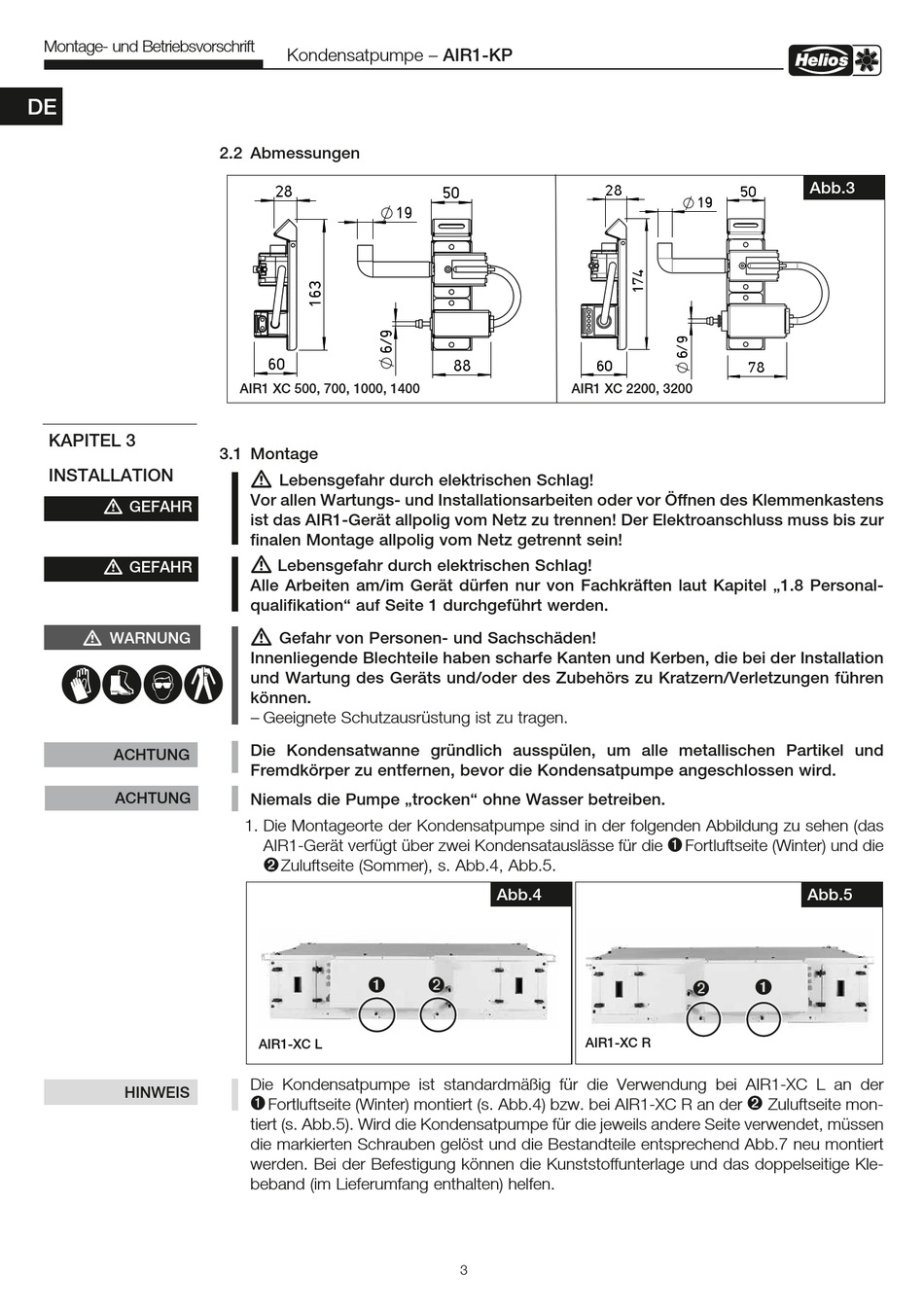

Helios AIR1-KP Montage- Und Betriebsvorschrift Seite 4

Montage- und Betriebsvorschrift
DE
KAPITEL 3
INSTALLATION
m
GEFAHR
m
GEFAHR
m
WARNUNG
nmlr
ACHTUNG
ACHTUNG
HINWEIS
Kondensatpumpe – AIR1-KP
2.2 Abmessungen
28
60
AIR1 XC 500, 700, 1000, 1400
3.1 Montage
m
Lebensgefahr durch elektrischen Schlag!
Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klemmenkastens
ist das AIR1-Gerät allpolig vom Netz zu trennen! Der Elektroanschluss muss bis zur
finalen Montage allpolig vom Netz getrennt sein!
m
Lebensgefahr durch elektrischen Schlag!
Alle Arbeiten am/im Gerät dürfen nur von Fachkräften laut Kapitel „1.8 Personal-
qualifikation" auf Seite 1 durchgeführt werden.
m
Gefahr von Personen- und Sachschäden!
Innenliegende Blechteile haben scharfe Kanten und Kerben, die bei der Installation
und Wartung des Geräts und/oder des Zubehörs zu Kratzern/Verletzungen führen
können.
– Geeignete Schutzausrüstung ist zu tragen.
Die Kondensatwanne gründlich ausspülen, um alle metallischen Partikel und
Fremdkörper zu entfernen, bevor die Kondensatpumpe angeschlossen wird.
Niemals die Pumpe „trocken" ohne Wasser betreiben.
1. Die Montageorte der Kondensatpumpe sind in der folgenden Abbildung zu sehen (das
AIR1-Gerät verfügt über zwei Kondensatauslässe für die
Zuluftseite (Sommer), s. Abb.4, Abb.5.
ù
ò
AIR1-XC L
Die Kondensatpumpe ist standardmäßig für die Verwendung bei AIR1-XC L an der
ò Fortluftseite (Winter) montiert (s. Abb.4) bzw. bei AIR1-XC R an der
tiert (s. Abb.5). Wird die Kondensatpumpe für die jeweils andere Seite verwendet, müssen
die markierten Schrauben gelöst und die Bestandteile entsprechend Abb.7 neu montiert
werden. Bei der Befestigung können die Kunststoffunterlage und das doppelseitige Kle-
beband (im Lieferumfang enthalten) helfen.
50
19
88
Abb.4
ù
3
28
50
19
60
AIR1 XC 2200, 3200
Fortluftseite (Winter) und die
ò
ù
AIR1-XC R
ù
Abb.3
78
Abb.5
ò
Zuluftseite mon-
