Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION

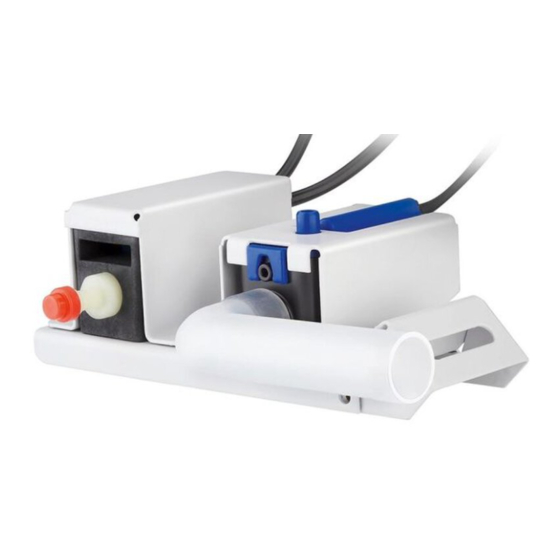

Kondensatpumpe
Condensate pump
Pompe de relevage de condensats
AIR1-KP
für AIR1 XC Lüftungsgeräte und Kühlregister
for AIR1 XC ventilation units and cooling registers
pour les centrales AIR1 XC et les batteries de refroidissement
DE
EN
FR
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Helios AIR1-KP
Inhaltszusammenfassung für Helios AIR1-KP
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D’UTILISATION Kondensatpumpe Condensate pump Pompe de relevage de condensats AIR1-KP für AIR1 XC Lüftungsgeräte und Kühlregister for AIR1 XC ventilation units and cooling registers pour les centrales AIR1 XC et les batteries de refroidissement...
-
Seite 2: Allgemeine Hinweise
Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der Gewährleistung. 1.7 Bestimmungsgemäße Verwendung Mit der Kondensatpumpe kann das durch die Wärmerückgewinnung angefallene Kondensat im Lüftungsgerät abgepumpt werden. Die Kondensatpumpe AIR1-KP kann an Lüftungsgeräte der Serie AIR1 XC sowie an die... -
Seite 3: Technische Daten
Montage- und Betriebsvorschrift Kondensatpumpe – AIR1-KP entsprechenden Kühlregister (Helios-Programm) angeschlossen werden. Ein bestimmungsfremder Einsatz ist nicht zulässig! KAPITEL 2 2.1 Technische Daten AIR1-KP XC 500-1400 TECHNISCHE Fördermenge max. 13 l/h DATEN Ansaughöhe max. 1,5 m Förderhöhe max. 10 m Leistung... - Seite 4 Montage- und Betriebsvorschrift Kondensatpumpe – AIR1-KP 2.2 Abmessungen Abb.3 AIR1 XC 500, 700, 1400 AIR1 XC 2200, 3200 3.1 Montage KAPITEL 3 Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klemmenkastens INSTALLATION ist das AIR1-Gerät allpolig vom Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend der Anschlusspläne aus-...
- Seite 5 Montage- und Betriebsvorschrift Kondensatpumpe – AIR1-KP 2. Die Pumpe und die Schwimmereinheit mit einem kleinen Schlauch verbinden, s. Abb.8. Abb.8 3. Den Halter der Pumpe wie folgt am Gerät montieren, s. Abb.9, Ansicht von unten. Abb.9 4. Den großen Schlauch verwenden, um die Schwimmereinheit mit dem Stutzen für den Kondensatablauf zu verbinden, s.
-
Seite 6: Service Und Wartung
Montage- und Betriebsvorschrift Kondensatpumpe – AIR1-KP Um das Kondensat auch nach einem Gerätestopp abpumpen zu können, muss die ACHTUNG Stromversorgung aus einem anderen Netz erfolgen als aus der Versorgung des AIR1- Geräts. Grundsätzlich besteht jedoch die Möglichkeit, die Stromversorgung über den Klemmenkasten des AIR1-Geräts zu beziehen. - Seite 7 Montage- und Betriebsvorschrift Kondensatpumpe – AIR1-KP...
-
Seite 8: General Information
Our warranty shall not apply if the following instructions are not observed. The same applies for liability claims against the manufacturer. The use of accessories which are not recommended or offered by Helios is not permitted. Any damage that may occur is not liable for warranty. -
Seite 9: Technical Data
Installation and Operating Instructions Condensate pump AIR1-KP CHAPTER 2 2.1 Technical data AIR1-KP XC 500-1400 TECHNICAL DATA Flow rate max. 13 l/h Suction head max. 1.5 m Discharge head max. 10 m Power supply 19 W Voltage 220-240 V 50/60 Hz Operating temperature 5-45 °C... -
Seite 10: Installation
Installation and Operating Instructions Condensate pump AIR1-KP 2.2 Dimensions Fig.3 AIR1 XC 500, 700, 1400 AIR1 XC 2200, 3200 CHAPTER 3 3.1 Installation INSTALLATION The AIR1 unit must be fully isolated from the mains power supply before all mainte- nance and installation work and opening the terminal compartment! The electrical... - Seite 11 Installation and Operating Instructions Condensate pump AIR1-KP 2. Connect the pump and float with a small hose, see Fig.8. Fig.8 3. Mount the pump holder to the unit as follows, see Fig.9, view from below. Fig.9 4. Use the large hose to connect the float unit and the condensate drain connector, see Fig.10.
-
Seite 12: Service And Maintenance
Installation and Operating Instructions Condensate pump AIR1-KP ATTENTION In order to drain the condensate even after the unit stops, the power supply must come from a different network than the AIR1 unit power supply. However, it is fundamentally possible to obtain the power supply via the terminal box of the AIR1 unit. - Seite 13 Installation and Operating Instructions Condensate pump AIR1-KP...
- Seite 14 La pompe à condensat permet d’évacuer facilement les condensats du conduit des conden- sats et de les amener à une certaine hauteur. La pompe à condensat AIR1-KP peut être raccordée aux centrales AIR1 XC ainsi qu’aux batteries de refroidissement correspondantes (programme Helios).
-
Seite 15: Données Techniques
Notice de montage et d’utilisation Pompe à condensat AIR1-KP CHAPITRE 2 2.1 Données techniques AIR1-KP XC 500-1400 DONNÉES Débit de refoulement max. 13 l/h TECHNIQUES Hauteur d’aspiration max. 1,5 m Hauteur de refoulement max. 10 m Alimentation électrique 19 W Tension 220 –... - Seite 16 Notice de montage et d’utilisation Pompe à condensat AIR1-KP 2.2 Dimensions Fig.3 AIR1 XC 500, 700, 1400 AIR1 XC 2200, 3200 CHAPITRE 3 3.1 Montage Mettre impérativement la centrale AIR1 hors tension avant tous travaux d’entretien, INSTALLATION d’installation ou avant l’ouverture du coffret électrique ! Le raccordement électrique doit être effectué...
- Seite 17 Notice de montage et d’utilisation Pompe à condensat AIR1-KP 2. Relier la pompe et le flotteur à l’aide d’un petit tuyau (voir Fig.8). Fig.8 3. Monter le support comme suit (voir Fig.9), vue du dessous. Fig.9 4. Utiliser le grand tuyau pour relier le flotteur au raccord d‘évacuation des condensats, voir Fig.10.
-
Seite 18: Entretien Et Maintenance
Notice de montage et d’utilisation Pompe à condensat AIR1-KP Afin de pouvoir pomper les condensats y compris lorsque la centrale est arrêtée, l’alimen- ATTENTION tation électrique doit provenir d’un réseau distinct de l’alimentation de la centrale AIR1. Toutefois, il est en principe possible de procéder à l’alimentation électrique via le coffret électrique de la centrale AIR1. - Seite 19 Notice de montage et d’utilisation Pompe à condensat AIR1-KP...
- Seite 20 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf GB HELIOS Ventilation Systems Ltd.
