Die beiden ersten Torpedorohre
An den Torpedorohren 1 und 3 werden diverse Kleinteile angebracht. Die beiden Rohre werden mithilfe der Ausstoßpatronen
miteinander verbunden. Anschließend werden fünf Leitungen an den Torpedorohren montiert.
9-3
E
F
9-6

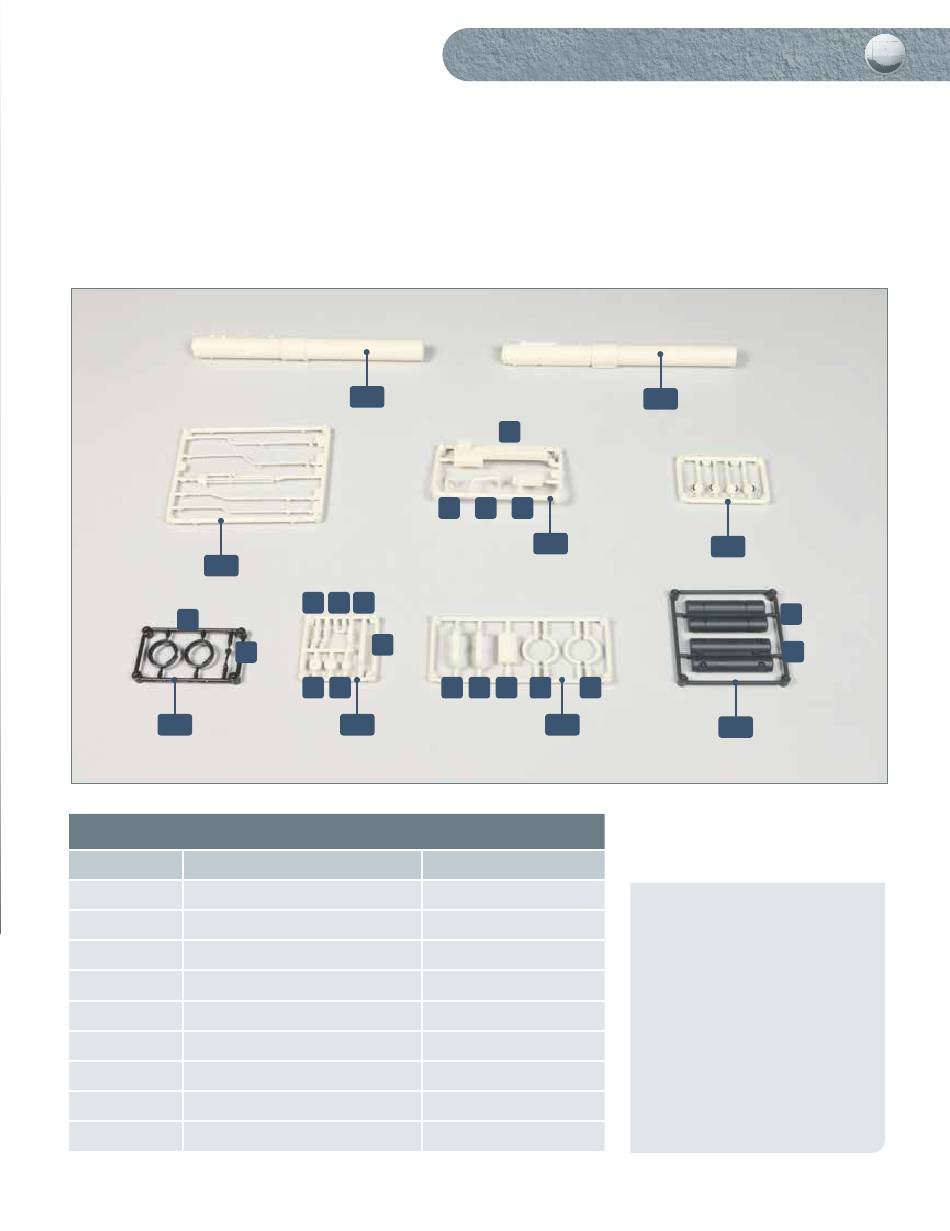

Ihre Bauteile im Überblick
Teilenummer
9-1
9-2
9-3
Leitungen „R" (1, 2, 3, 4, 5)
9-4
Rahmen „R" (A, B, C, D)
9-5
Umstellhähne (2 x „R" und 2 x „L")
9-6
Rahmen (2 x E, F)
9-7
Rahmen (2 x G, H, I, 2 x J, K, L)
9-8
Rahmen (M, N, O, 2 x P, 2 x Q)
9-9
Ausstoßpatronen (R, S)
9-1
G H I
L
J
K
9-7
Name
Torpedorohr 1
Torpedorohr 3
Schritt-für-Schritt-Bauanleitung
A
B
C
D
9-4
M N O
P
Q
9-8
Material
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
3
9-2
9-5
R
S
9-9
Hinweis 1: Die Rahmen 9-3 und 9-4 sind
jeweils mit einem „R" versehen, da ihre
Teile für die beiden rechten Torpedorohre 1
und 3 vorgesehen sind. In der Ausgabe 11
erhalten Sie entsprechende Rahmen mit
einem „L", deren spiegelverkehrte Teile für
die beiden dann gelieferten linken
Torpedorohre 2 und 4 verwendet werden.
Hinweis 2: Die beiden „L"-Teile aus dem
Rahmen 9-5 werden erst mit der
Bauanleitung 11 benötigt.
Hinweis 3: Die Teile aus den Rahmen 9-4,
9-6, 9-7, 9-8 und 9-9 sind der besseren
Übersichtlichkeit halber mit den
Buchstaben A–S bezeichnet.
