Der Motor der Seitenruder
Am Motor des Seitenruders werden eine Halteplatte und ein Zahnrad angebracht.

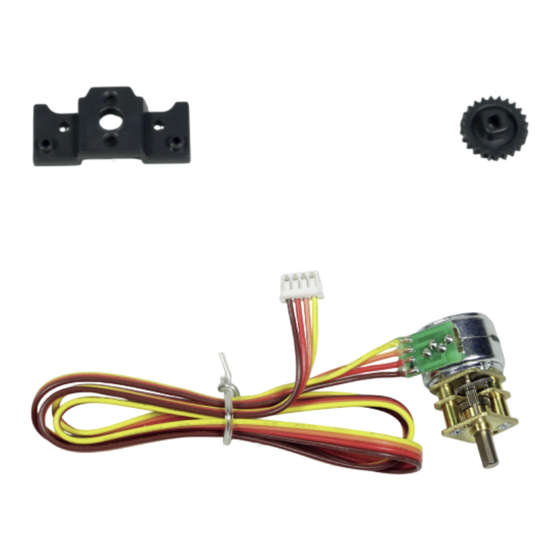

Ihre Bauteile im Überblick
Teilenummer
114-1
114-2
114-3
Schritt-für-Schritt-Bauanleitung
114-1
114-3
Name
Halteplatte
Zahnrad
Motor
Material
ABS
ABS
Elektronikteil
Typ
CM
3
114-2
CM
Schrauben
Anzahl
Abmessungen
2 + 1
1,6 x 4 mm
Verwandte Anleitungen für Hachette U96
Inhaltszusammenfassung für Hachette U96
- Seite 1 Schritt-für-Schritt-Bauanleitung Der Motor der Seitenruder Am Motor des Seitenruders werden eine Halteplatte und ein Zahnrad angebracht. 114-1 114-2 114-3 Ihre Bauteile im Überblick Teilenummer Name Material 114-1 Halteplatte 114-2 Zahnrad 114-3 Motor Elektronikteil Schrauben Anzahl Abmessungen 2 + 1 1,6 x 4 mm...
- Seite 2 SCHRITT 1 Anbringen der Halteplatte und des Zahnrads Legen Sie zwei Schrauben bereit. Nehmen Sie die Halteplatte 114-1 platzieren Sie deren Bohrung auf dem Rotor 114-3 des Motors 114-3. Achten Sie dabei auf die Ausrichtung der Halteplatte. 114-1 Befestigen Sie die Halteplatte 114-1 mit den zwei Schrauben...
