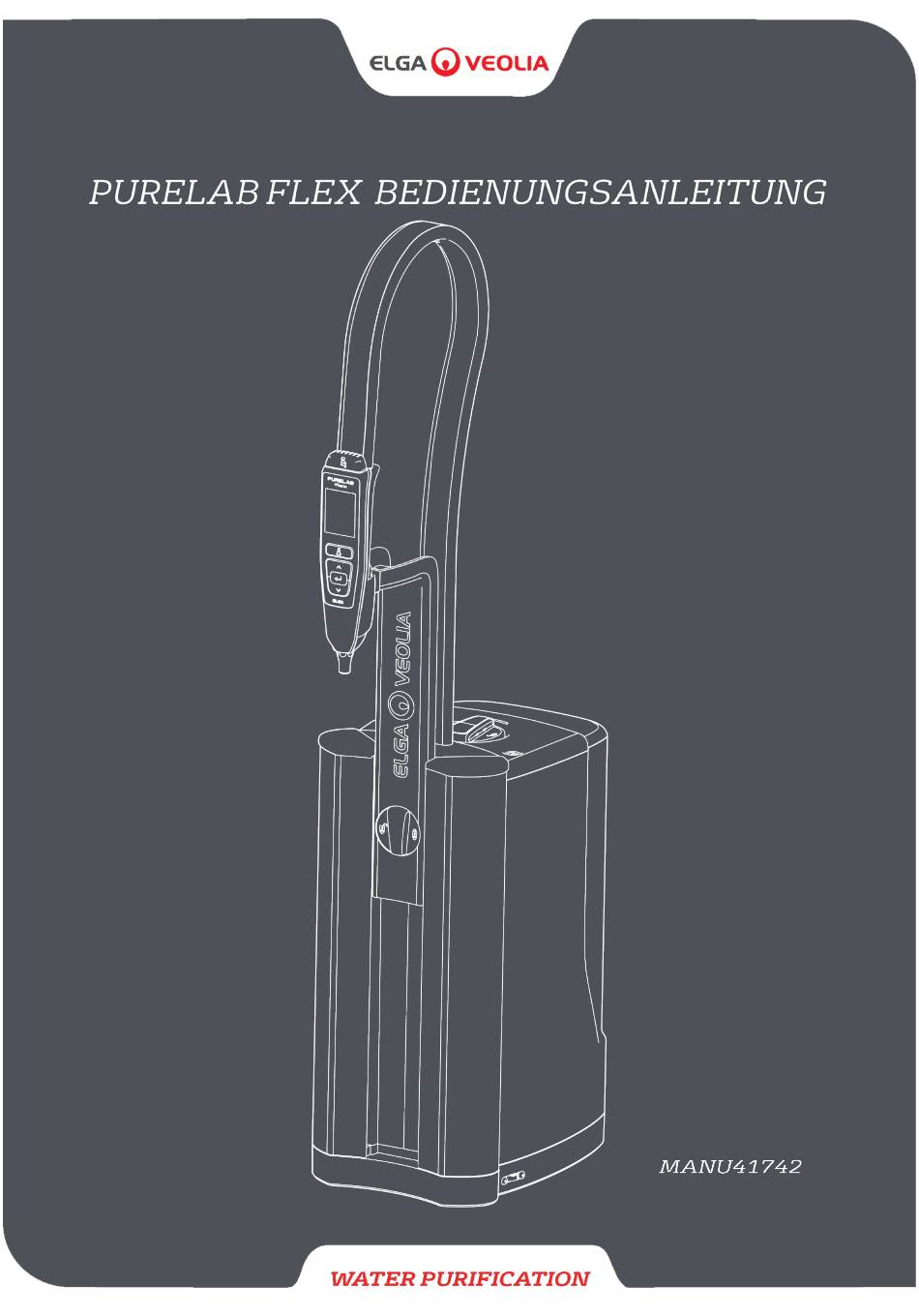

- Seite 1 Version 1...
- Seite 3 Copyright-Hinweis Die in diesem Dokument enthaltenen Informationen sind Eigentum der VWS (UK) Ltd, handelnd als ELGA LabWater, und werden ohne Haftung für Fehler oder Auslassungen zur Verfügung gestellt. Kein Teil dieses Dokuments darf ohne vertragliche oder sonstige schriftliche Genehmigung von VWS (UK) Ltd. vervielfältigt oder verwendet werden.
- Seite 4 1.6 Volumetrische Genauigkeit ……………………………………………………………………………………… 5 1.7 Genauigkeit der Profilentnahme …………………………………..……………………………………………. 5 1.8 ECO-Modus ………………...…………………….………………………………………………………………. 5 2. IHR LEITFADEN ZU PURELAB FLEX 3 ………………………………………………………...………………………. 6 3. IHR LEITFADEN ZU PURELAB FLEX 3+ ……………………………………………………..………………………... 7 4. GESUNDHEITS- UND SICHERHEITSHINWEISE …………………………………………….……………………...… 8 4.1 Umgebung …………………………………………………...………………………………………………….… 8 4.2 Handgerät-Anzeige …………………………………………..…………………………………………………...
- Seite 5 Diese Bedienungsanleitung wurde für die folgenden PURELAB flex-Produktmodelle verfasst: ® ● PURELAB flex 3 (Reinstwasser (Typ I), direkt aus Leitungswasser) Kundendienst ● PURELAB flex 3+ (Reinstwasser (Typ I), direkt aus Leitungswasser) Für jegliche Kundendienstfragen und die Bestellung von Verbrauchsmaterialien wenden Sie sich bitte an Ihren 1.3 Verwendung dieser Anleitung...
- Seite 6 IHR LEITFADEN ZU PURELAB® FLEX 2. IHR LEITFADEN ZU PURELAB FLEX 3 ® Flexibler Dispenser-Schlauch Anzeige für automatische Mengendosierung oder Vorratstank- menge Dosiertaste Wasserreinheitsanzeige Taste für Informationszeile - Durchlaufende automatische Informationszeile, die den Status Mengendosierung des Geräts anzeigt oder Vorratstank- befüllung starten Multifunktionsdispenser Display...
- Seite 7 IHR LEITFADEN ZU PURELAB® FLEX 3. IHR LEITFADEN ZU PURELAB FLEX 3+ ® Flexibler Dispenser-Schlauch Anzeige für automatische Mengendosierung oder Vorratstankmenge Dosiertaste Wasserreinheitsanzeige Taste für automatische Informationszeile - Durchlaufende Mengendosier Informationszeile, die den Status ung oder Vorratstank- des Geräts anzeigt befüllung starten Multifunktionsdispenser...
- Seite 8 GESUNDHEITS- UND SICHERHEITSHINWEISE WARNUNG! WARNHINWEISE SIND ANGEGEBEN, WENN DIE NICHTBEACHTUNG DER ANWEISUNGEN ZU VERLETZUNGEN ODER ZUM TOD FÜHREN KANN! VORSICHT! Vorsichtshinweise sind angegeben, wenn die Nichtbeachtung der Anweisungen zu Schäden an Geräten, zugehörigen Einrichtungen und Prozessen führen kann. WARNUNG! DENKEN SIE NACH, BEVOR SIE HEBEN! BEACHTEN SIE DIE RICHTIGEN HEBETECHNIKEN, UM VERLETZUNGEN ZU VERMEIDEN! 4.1 Umgebung Das System sollte auf einer flachen, ebenen Oberfläche in einer sauberen, trockenen Umgebung installiert werden.
- Seite 9 INSTALLATIONSANLEITUNG 5. INSTALLATIONSANLEITUNG Schritt 1 Abb. 1 Abb. 2 Abb. 3 Abb. 4 Schieben Sie das Handgerät wie oben abgebildet in die Halterung. Schließen Sie das Wasser an – Speisewasserspezifikationen siehe Abschnitt 13, Seite 20 „Technische Daten“. Entfernen Sie alle Transportstopfen von der Rückseite des Geräts (Abb. 1). Drücken Sie ein Ende des mitgelieferten Schlauchs fest in den Wasseranschluss (Abb.
- Seite 10 VERWENDUNG IHRES FLEX 3 UND 3+ 6. VERWENDUNG IHRES FLEX 3 UND 3+ KONTINUIERLICHE DOSIERUNG: MANUELLE DOSIERUNG: Halten Sie die Dosiertaste und die DRÜCKEN Sie die Dosiertaste, um die Halten Sie die Dosiertaste Bestätigungstaste GEDRÜCKT. kontinuierliche Dosierung zu stoppen. GEDRÜCKT. AUTOMATISCHE MENGE: DRÜCKEN Sie die Taste DRÜCKEN Sie die...
- Seite 11 VERWENDUNG IHRES FLEX 3 UND 3+ VERWENDUNG IHRES FLEX 3 UND 3+ MENÜ AUFRUFEN: Halten Sie die STELLEN Sie SICHER, dass Bestätigungstaste zwei „Automatische Menge“ Sekunden lang GEDRÜCKT. AUSGESCHALTET ist. DATENERFASSUNG: FOLGEN Sie den Anweisungen auf dem STELLEN Sie SICHER, dass Bildschirm.
- Seite 12 VERWENDUNG IHRES FLEX 3 UND 3+ Profilentnahme Schritt 1 – Initialisierung der Profilentnahme ● RUFEN Sie das „Hauptmenü“ auf, indem Sie die Bestätigungstaste etwa zwei Sekunden lang gedrückt halten. ● BLÄTTERN Sie mit der Abwärts-Taste und markieren Sie „Volumetrischen Abgabemodus einstellen“. Drücken Sie dann die Bestätigungstaste.
- Seite 13 SELBSTHILFE-RICHTLINIEN 7. SELBSTHILFE-RICHTLINIEN Dieser Abschnitt behandelt einige Probleme, die bei Ihrem PURELAB flex auftreten können, und enthält Schritte zu deren eigenständiger Behebung. Wenn das Problem nicht mithilfe der Fehlerbehebung gelöst werden kann, wenden Sie sich bitte an Ihren lokalen ELGA LabWater-Vertreter (siehe Abschnitt 15, Seite 24, „Nützliche Kontaktinformationen“). WARNUNG! STELLEN SIE IMMER SICHER, DASS DIE STROMVERSORGUNG GETRENNT IST, BEVOR SIE AUF DAS INNERE DES PURELAB FLEX ZUGREIFEN.
- Seite 14 VERBRAUCHSMATERIALIEN VERBRAUCHSMATERIALIEN Typische Art.-Nr. Beschreibung Max. Haltbarkeit Lebensdauer* LC214 Aufbereitungskartusche 6 Monate 2 Jahre Desinfektionskartusche LC209*** Nicht zutreffend 2 Jahre (mit Tablette) Desinfektionskartusche LC209-M2*** Nicht zutreffend 2 Jahre (ohne Tablette)** Desinfektionskartusche LC209-US*** Nicht zutreffend 2 Jahre (Flüssigkeit) LC210 UV-Lampe 185/254 nm 12-18 Monate 2 Jahre 0,2-µm-Mikrofilter –...
- Seite 15 9. BETRIEB Verwendung dieser Anleitung PURELAB flex 3 und 3+ liefert hochreines Wasser, in der Regel bei einem täglichen Verbrauch von nicht mehr als 10 l/Tag. Diese Anleitung enthält die vollständigen Anweisungen zu Installation, Inbetriebnahme und Betrieb des PURENERGY 30-Systems. Wenn diese Anweisungen bei der Verwendung dieses Systems missachtet werden, Um die höchste Reinheit zu erreichen, durchläuft das Wasser eine Reihe von Aufbereitungstechnologien und wird in einem...
- Seite 16 11. REINWASSER-AUSLASSANSCHLUSS (Typ II) FÜR FLEX 3 UND 3+ An der Rückseite des PURELAB flex befindet sich ein zusätzlicher Auslassanschluss für Anwendungen, die eine Direkteinspeisung erfordern. VORSICHT! Der maximale Verbrauch sollte 10 l/Tag nicht überschreiten. Maximale Entnahmedurchflussrate 1,8 l/min mit positiver Förderhöhe. Die Wasserreinheit kann je nach Verbrauch variieren.
- Seite 17 SPEZIELLER REINWASSERAUSLASS ZUR SPEISUNG VON ANALYSATOREN, NUR FÜR FLEX 3+ Hinweis: Geeignete Rohrleitungen für den Anschluss von Analysatoren an PURELAB 3+-Geräte sind bei Herstellern von Analysatoren und Lieferanten von Verbrauchsmaterialien erhältlich. Ist ein Satz nicht verfügbar, wenden Sie sich bitte an Ihren lokalen ELGA LabWater-Vertreter. (Siehe Abschnitt 15, Seite 24 „Nützliche Kontaktinformationen“) VORSICHT! Wenn nur ein Anschluss des Flex verwendet wird, sollte der zweite verschlossen werden (mit einem Steckverbinder M6 oder Silikonstopfen), um eine Verunreinigung des Wassers...
- Seite 18 WARTUNG 12. WARTUNG Verwendung dieser Anleitung Alle Wartungsarbeiten, die nicht in dieser Anleitung enthalten sind, müssen von einem zugelassenen Lieferanten oder Diese Anleitung enthält die vollständigen Anweisungen zu Installation, Inbetriebnahme und Betrieb des Händler durchgeführt werden. PURENERGY 30-Systems. Wenn diese Anweisungen bei der Verwendung dieses Systems missachtet werden, Hinweis: Die Entsorgung aller Verbrauchsmaterialien am Ende ihrer Lebensdauer muss gemäß...
- Seite 19 WARTUNG Schritt 3 – UV-Lampe austauschen ● PACKEN Sie die neue UV-Lampe AUS und wischen Sie das Glas der UV-Lampe mit einem alkoholgetränkten Tuch ab. VORSICHT! Berühren Sie die Glasoberfläche nicht. Tragen Sie am besten Handschuhe, fassen Sie die Lampe mit einem weichen Tuch an und wischen Sie die Oberfläche mit Alkohol ab, bevor Sie sie in das Gehäuse einsetzen.
- Seite 20 WARTUNG 12.3 Austausch des Umkehrosmose-Moduls (LC309) PURELAB flex 3 und 3+ sind mit einem Umkehrosmose-Modul (RO) ausgestattet. Das RO-Modul muss möglicherweise ausgetauscht werden, wenn die Reinheit des Permeatwassers oder die Durchflussrate nicht ausreicht und nicht den erwarteten oder bisherigen Leistungskriterien entspricht. Für Informationen zum Austausch des LC309 RO-Moduls wenden Sie sich an den Kundendienst.
- Seite 21 TECHNISCHE DATEN 13.1 SPEISEWASSER PURELAB Flex 3 PURELAB Flex 3+ Modell (Reinstwasser (Typ I), (Reinstwasser (Typ I), direkt aus Leitungswasser) direkt aus Leitungswasser) Trinkbares Leitungswasser wie Trinkbares Leitungswasser wie QUELLE nachstehend beschrieben. nachstehend beschrieben. Leitfähigkeit <2000 μS/cm* Ionenlast Empfohlene äquivalente Gesamtleitfähigkeit (TEC) <70 μS/cm** 13.2 VERUNREINIGUNG...
- Seite 22 TECHNISCHE DATEN 13.5 ABMESSUNGEN und GEWICHTE Breite 236 mm, Tiefe 470 mm, Höhe mindestens 900 mm, Höhe Abmessungen maximal 1020 mm. PURELAB Flex 3 PURELAB Flex 3+ Modell (Reinstwasser (Typ I), (Reinstwasser (Typ I), direkt aus Leitungswasser) direkt aus Leitungswasser)
- Seite 23 GARANTIE/VERKAUFSBEDINGUNGEN 14.1 Allgemeine beschränkte Garantie VWS (UK) Ltd. gewährt für einen Zeitraum von einem Jahr ab dem Versanddatum der Produkte bei Material- und Verarbeitungsfehlern eine Garantie für durch das Unternehmen hergestellte Produkte, wenn diese entsprechend der Gebrauchsanweisung verwendet werden. VWS (UK) LTD GEWÄHRT KEINE WEITERE GARANTIE, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND.
- Seite 24 GARANTIE/VERKAUFSBEDINGUNGEN VWS (UK) Ltd. tritt hiermit eine solche Garantie an den Käufer ab; VWS (UK) Ltd. LEHNT JEDOCH AUSDRÜCKLICH JEGLICHE AUSDRÜCKLICHE ODER STILLSCHWEIGENDE GARANTIE AB, DASS DIE NICHT-VWS (UK) LTD- PRODUKTE MARKTGÄNGIG ODER FÜR EINEN BESTIMMTEN ZWECK GEEIGNET SIND. HINWEIS VWS (UK) Ltd.
- Seite 25 NÜTZLICHE KONTAKTINFORMATIONEN 15. NÜTZLICHE KONTAKTINFORMATIONEN ELGA LabWater Lane End Business Park, Lane End, High Wycombe HP14 3BY Großbritannien Tel.: +44 (0) 203 567 7300 Fax: +44 (0) 203 567 7305 E-Mail: info@elgalabwater.com Technische Anfragen richten Sie bitte an techsupport@elgalabwater.com Die Adresse des nächstgelegenen ELGA LabWater Vertriebs- und Kundendienstbüros ist auf unserer Website zu finden.
- Seite 26 Dieses Produkt wird von ELGA Veolia® für ELGA Veolia® hergestellt, einer globalen Laborwassermarke von Veolia Water. Die in diesem Dokument enthaltenen Informationen sind Eigentum von VWS (UK) Ltd. und werden ohne Haftung für Fehler oder Auslassungen bereitgestellt. Kein Teil dieses Dokuments darf vervielfältigt oder verwendet werden, sofern keine vertragliche oder sonstige schriftliche Genehmigung von VWS (UK) Ltd. vorliegt.
