13.2.3
Abmessungen Trockenalarmventil-Set mit optionalem Schnellöffner

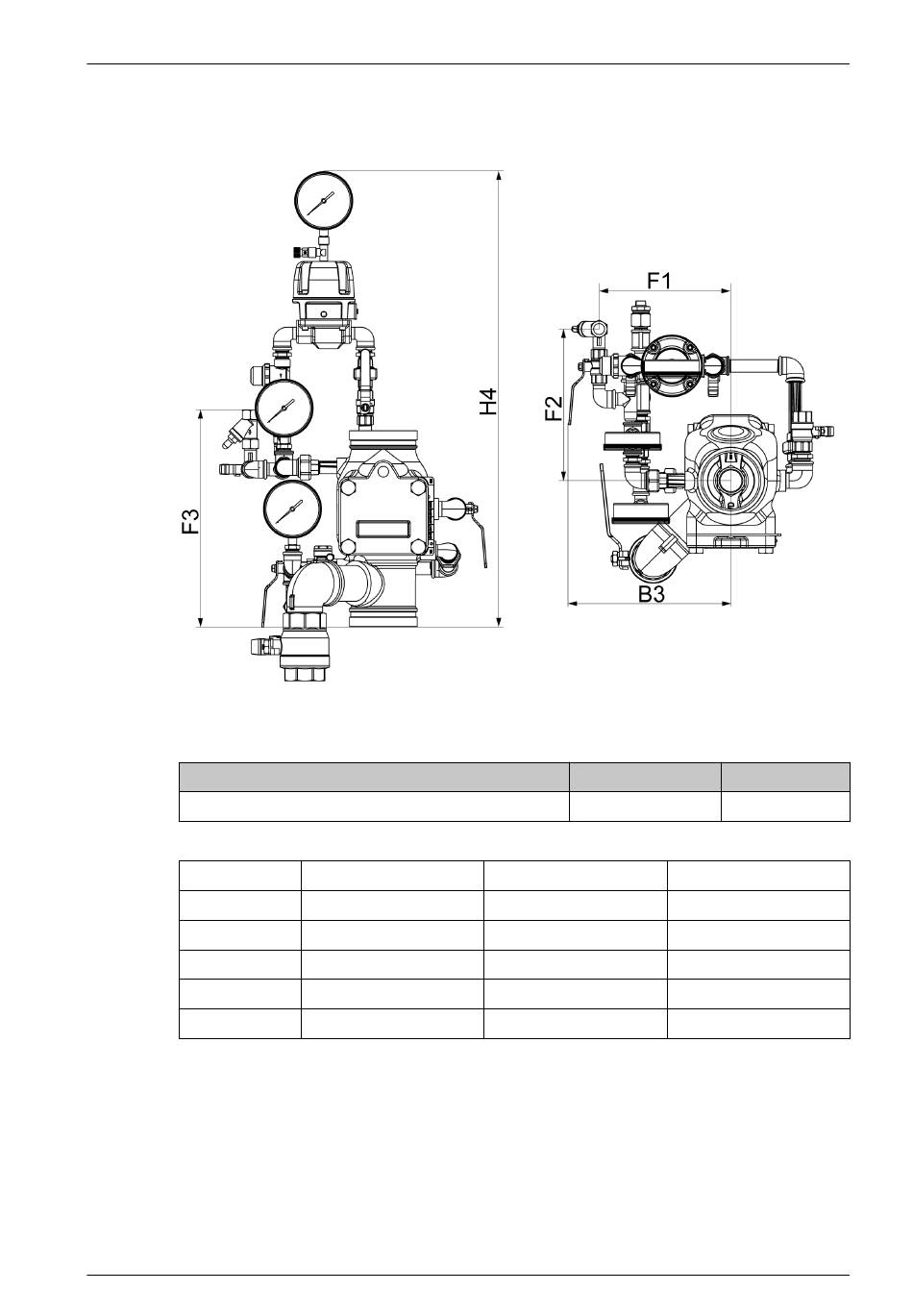

Abb. 25: Abmessungen Trockenalarmventil-Set mit optionalem Schnellöffner
Bauteil
Schnellöffner-Set
Maß
B3
F1
F2
F3
H4
Tab. 9: Abmessungen Trockenalarmventil-Set mit optionalem Schnellöffner
Betriebsanleitung / Typ DRV-1 / 927080 / 06-2021 / de_DE
DN80
251
202
229
339
711
Technische Daten
Art.-Nr.
DRV1-AK
DN100
266
217
229
357
729
Gewicht
6 kg (13,23 lb)
DN150
296
247
229
354
724
63
