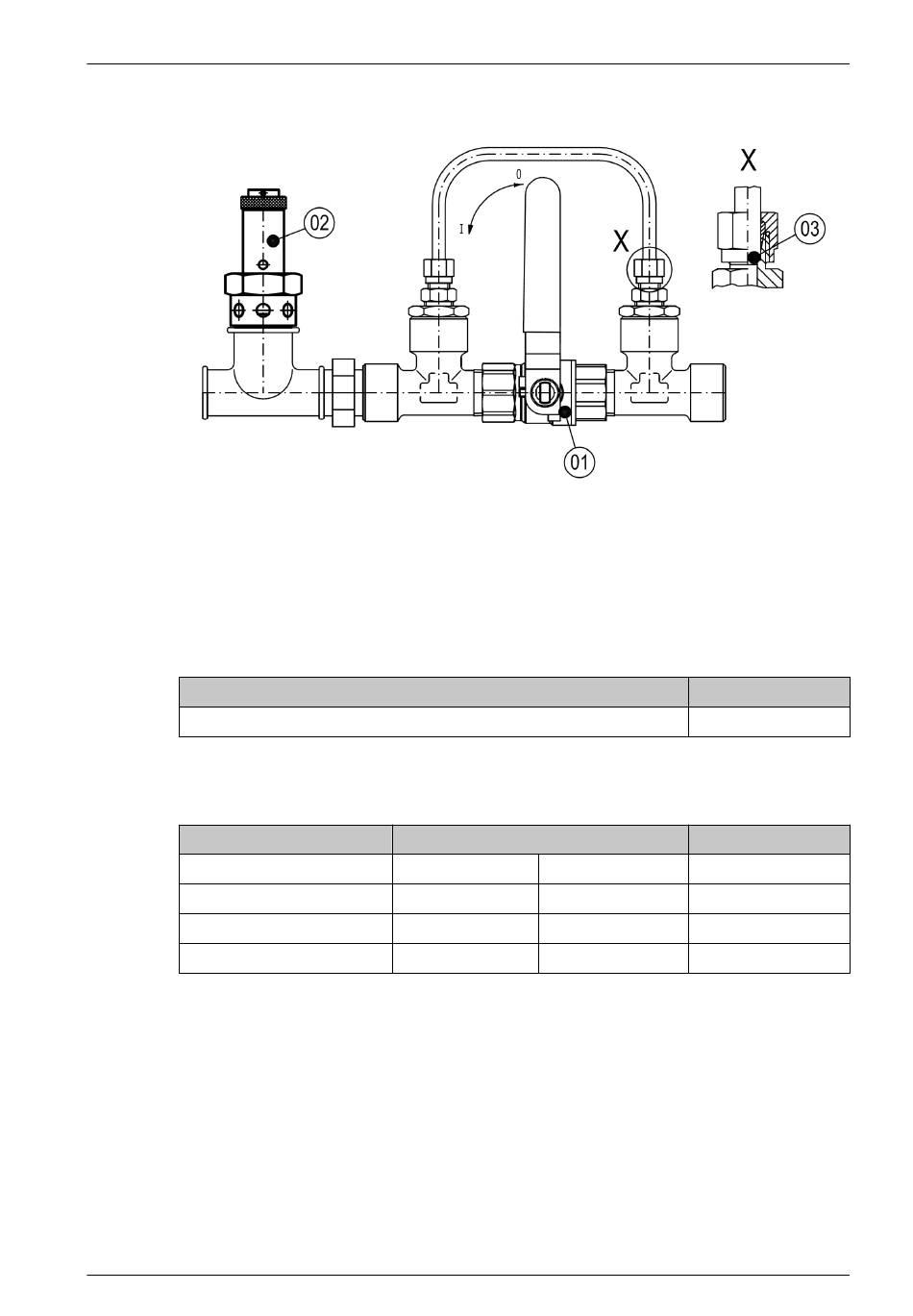

Abb. 6: Optionale Druckluftversorgungseinheit
01 Kugelhahn "Umgehungsleitung"
02 Sicherheitsventil (separat zu bestellen)
03 Drossel
Die hier beispielhaft beschriebene Druckluftversorgungseinheit hat die folgenden
Bestell-Daten:
Bauteil
Druckluftversorgungseinheit
Das Sicherheitsventil (Abb. 6/02) muss passend zum eingestellten Wasserversor-
gungsdruck separat bestellt werden.
Bauteil
Sicherheitsventil 3,5 bar
Sicherheitsventil 3,9 bar
Sicherheitsventil 4,3 bar
Sicherheitsventil 4,7 bar
Eine automatische Druckluft-/Inertgasversorgung sollte installiert werden, um Druck-
verluste im Sprinklerrohrnetz auszugleichen.
Betriebsanleitung / Typ DRV-1 / 927080 / 06-2021 / de_DE
Einsetzbar für Wasserdruck
bis 10 bar
bis 146 psi
10,1 bis 12 bar
147 bis 175 psi
12,1 bis 14 bar
176 bis 203 psi
14,1 bis 16 bar
204 bis 232 psi
Aufbau und Funktion
Art.-Nr.
DRV1-AS
Art.-Nr.
131054
849833
849834
849835
25
