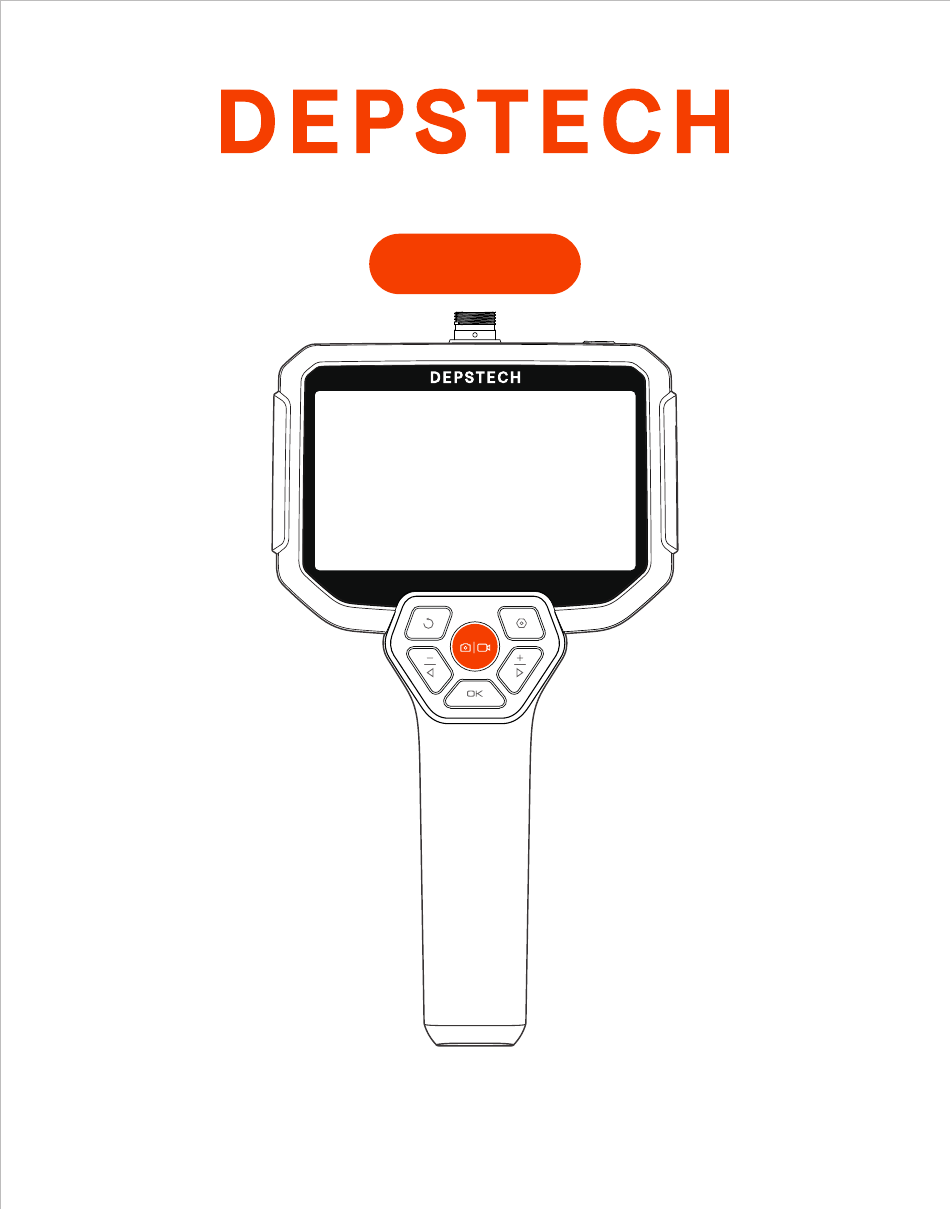

- Seite 1 Industrial Endoscope DS590 Multi-Language User Manual...
- Seite 2 Catalog 01 - 08 09 - 16 17 - 24 25 - 32 33 - 40 41 - 48...

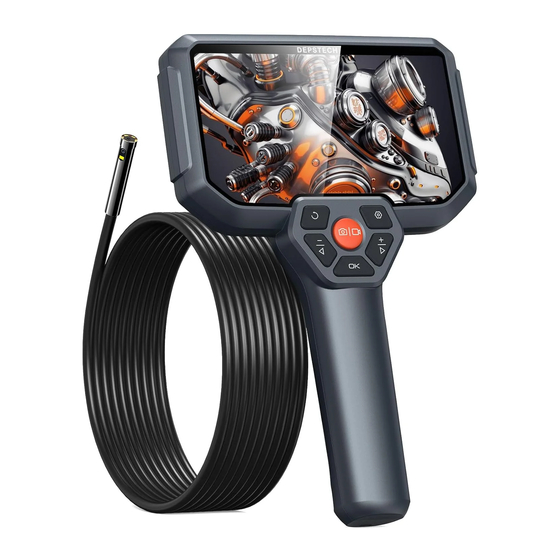

- Seite 3 • DEPSTECH is a booming technology company, specialized in creating various endoscopes and committed to make you feel more secure. • DS590 is a high-performance industrial endoscope, equipped with 5 inch IPS high-definition display, has the camera and video functions and saves into TF memory card (Micro-SD card).
- Seite 4 Product Introduction • Hold this button for 2s to power on/off the endoscope • Click to rotate the real-time image 180° • Hold this button for 2s to switch main/side camera (Only applicable to dual-lens products) • Click to enter the menu •...
- Seite 5 TF Card Slot • Support up to 32G TF card • Please format it on first use Type-C Charging Port • For charging (Type-C cable connected to the adapter) • For data transmission (Type-C cable connected to PC client) Reset Button •...
- Seite 6 Album File name File number Photography date Current playback duration / Total video duration Language Setting Default language of the device is English; If other language is required, please follow the steps below: Language 1. Click the button to enter menu interface, select by pressing the arrow button and then press the button, enter the language setting interface.
- Seite 7 View Photo/Video 1. Long press in preview mode to enter the photo album. 2. Press to view photos, Click to play videos. 3. Long press to exit the photo album. Delete Photo/Video 1. When viewing photos/videos, press to enter the photo/video detail page.
- Seite 8 Lens Switching (Only available for dual and triple lens products) When the product is turned on, it opens the main lens by default, long press the button 2s can switch the lens (Main Lens - Side Lens - Split Screen - Main Lens) TF Card Formatting 1.
- Seite 9 Copy Photo And Video Files To Computer 1. Use a TF card reader to copy data directly. Card Reader Card 2. Use a Type-C cable to connect to computer for copying Setting path. 1. Please connect the product to your computer. 2.
- Seite 10 Installation method: Turn counterclockwise-remove Turn clockwise-tighten protect cap accessories Specifications Model Dual Camera Triple Camera Camera Diameter 7.9 mm (0.31 in) A: 3-10 cm (1.18-3.93 in) A: 3-10 cm (1.18-3.93 in) Best Focal Range B: 2-6 cm (0.79-2.36 in) B: 2-6 cm (0.79-2.36 in) C: 1.5-2.5 cm (0.59-0.98 in) Camera View 80°...
- Seite 11 • DEPSTECH ist ein florierendes Technologieunternehmen, das sich auf die Entwicklung einer Vielzahl von Endoskopen konzentriert, die Ihr Leben sicherer machen. • DS590 ist ein leistungsstarkes industrielles Endoskop mit einem 5 Zoll IPS HD Bildschirm. Die aufgenommenen Fotos und Videos können auf einer TF-Speicherkarte (Micro-SD-Karte) gespeichert werden.
- Seite 12 Produkteinführung • Halten Sie die Taste 2 Sekunden lang gedrückt, um das Endoskop einzuschalten/auszuschalten. • Klicken Sie, um das Echtzeitbild um 180° zu drehen. • Halten Sie diese Taste 2 Sekunden lang gedrückt, um die Haupt/ Seitenkamera umzuschalten. (Der Dual Lens Modus ist nur für dieses Produkt mit zwei Linsen geeignet, das die Echtzeitbild der Haupt/ Seitenkamera gleichzeitig auf denselben Bildschirm projizieren kann.) •...
- Seite 13 TF-Karte Steckplatz • Unterstützt bis zu 32G TF-Karte. • Bitte beim ersten Mal formatieren Ladeanschluss Type-C • Aufladen (Schließen Sie das Gerät mit dem Type-C Kabel an das Netzteil an) • Datenübertragung (Schließen Sie das Gerät mit dem Type-C Kabel an den PC an) Reset-Taste •...
- Seite 14 Durchsuchen von Alben Dateiname Dateinummer Aufnahmezeit Aktuelle Laufzeit / Gesamte Videodauer Spracheinstellung Die Standardsprache des Geräts ist Englisch. Um andere Sprachen einzustellen, führen Sie bitte die folgenden Schritte aus, um sie einzustellen: 1. Klicken Sie auf die , um die Menüoberfläche aufzurufen, drücken Sie die Taste, um Language auszuwählen, und drücken Sie dann die Taste, um die Sprachauswahl zu öffnen.
- Seite 15 Fotos/Videos ansehen 1. Halten Sie im Vorschaumodus die Taste lang gedrückt, um das Album aufzurufen. 2. Drücken Sie , um das Foto/Video anzusehen, Drücken Sie nochmal , um Videos abzuspielen. 3. Halten Sie die Taste gedrückt, um das Album zu verlassen. Fotos/Videos löschen 1.
- Seite 16 Kamera wechseln (Diese Funktion ist nur für Produkte mit zwei oder drei Linsen verfügbar) Beim Einschalten des Geräts ist das Hauptobjektiv standardmäßig geöffnet, Halten Sie die Taste 2S lang gedrückt, um die Kamera zu wechseln(Hauptkamera - Seitenkamera - Geteilter Bildschirm mit zwei Linsen - Hauptkamera.
- Seite 17 Datenübertragung 1. Verwenden Sie einen TF-Kartenleser, um Daten direkt zu kopieren. Card Reader Card 2. Verwenden Sie ein Typ C-Kabel zum Anschluss an einen Computer zum Kopieren. 1. Schließen Sie das Gerät an Ihren Computer an. 2. Drücken Sie die Taste , um das Menü...
- Seite 18 Installationsmethode: Gegen den Uhrzeigersinn Zum Anziehen im herausdrehen Uhrzeigersinn drehen Spezifikationen Dual-Kamera Triple Kamera Sondendurchmesser 7.9 mm (0.31 in) A: 3-10 cm (1.18-3.93 in) A: 3-10 cm (1.18-3.93 in) Optimaler B: 2-6 cm (0.79-2.36 in) Brennweitenbereich B: 2-6 cm (0.79-2.36 in) C: 1.5-2.5 cm (0.59-0.98 in) Kamerawinkel 80°...
- Seite 19 • DS590 è un endoscopio industriale ad elevate prestazioni con un display IPS HD da 5". Che supporta le funzioni di foto e video e sono salvati nella scheda di memoria TF (scheda Micro-SD).
- Seite 20 Introduzione alla Prodotto • Si prega di tenere premuto questo pulsante per 2 secondi per accendere/spegnere l‘endoscopio. • Fai clic per ruotare l‘immagine in tempo reale di 180°. • Tieni premuto questo pulsante per cambiare telecamera principale/laterale (Solo per la versione a doppia fotocamera). •...
- Seite 21 Fessura per schede TF • Supporta fino a 32G TF card • La scheda TF è stata inserita nella macchina, si prega di formattarla per il primo utilizzo Porta di ricarica di Type-C • Ricarica (collega all'alimentazione con cavo dati Type-C) •...
- Seite 22 Interfaccia dell'album Nome del file Numero di serie del documento Tempo di ripresa Tempo di esecuzione del video corrente / Lunghezza totale del video Impostazione della lingua La lingua predefinita del dispositivo è l'inglese, se è necessario impostare altre lingue, si prega di impostare seguire i passi seguenti: 1.
- Seite 23 Vedi foto/video 1. In modalità anteprima, tenere premuto il pulsante per entrare nell'album. 2. Premere per visualizzare la foto/video, premere riprodurre solo il video. 3. Premere e tenere premuto il pulsante per uscire dall'album. Cancellare foto/video 1. Quando si visualizzano foto/video, premere per entrare nella pagina dei dettagli della foto/video.
- Seite 24 Commutazione a lente singola e doppia (Disponibile solo per le versioni con doppia e tripla fotocamera) Quando il prodotto è acceso, la lente principale è aperta per default, premere a lungo il tasto 2S per commutare la lente (lente principale - lente laterale - doppia lente con display - lente principale) Formatta la scheda TF 1.
- Seite 25 Trasferimento di dati 1. Utilizzare un lettore di schede TF per copiare direttamente i dati. Card Reader Card 2. Utilizzare un cavo Type-C per connettersi al computer per copiare. 1. Si prega di collegare il prodotto al computer 2. Premere il pulsante per entrare nel menu 3.
- Seite 26 Modalità di installazione: Rimuovere il coperchio di Girare in senso orario protezione in senso antiorario per stringere Specificazione Modello Due Fotocamere Tre Fotocamere Diametro della fotocamera 7.9 mm (0.31 in) A: 3-10 cm (1.18-3.93 in) A: 3-10 cm (1.18-3.93 in) Migliore gamma focale B: 2-6 cm (0.79-2.36 in) B: 2-6 cm (0.79-2.36 in)
- Seite 27 à rendre votre vie plus sûre. • Le DS590 est un endoscope industriel de haute performance, avec un écran IPS HD de 5 pouces. Il prend en charge la prise de photos, l’enregistrement de vidéos et leur enregistrement sur une carte mémoire TF (carte de Micro-SD).
- Seite 28 Présentation du produit • Tenez le bouton en 2 secondes à allumer/éteindre l'endoscope. • Cliquez pour faire tourner l'image en temps réel de 180° • Tenez le bouton pour changer la caméra principale/latérale. (Pour la version à double caméra uniquement) •...
- Seite 29 Fente pour carte de TF • Prend en charge jusqu'à la carte de TF de 32G. • Veuillez la formater lorsque vous l'utilisez pour la première fois. Port de charge de Type-C • Charge (le câble de Type-C est connecté à l’alimentation) •...
- Seite 30 Interface de l'album Nom du fichier Numéro de série du document Temps de prise de vue Durée actuelle de la vidéo / Durée totale de la vidéo Réglage de langues La langue par défaut de l’appareil est l’anglais, pour configurer une autre langue, suivez les étapes ci-dessous pour le configurer: 1.
- Seite 31 Voir les photos/vidéos 1. En mode aperçu, appuyez et maintenez le bouton pour entrer dans l'album. 2. Appuyez sur pour visualiser la photo/vidéo, appuyez sur pour lire la vidéo seule. 3. Appuyez et maintenez le bouton pour quitter l'album. Supprimer des photos/vidéos 1.
- Seite 32 Changement d'objectif (Disponible uniquement pour les produits à double et triple caméra) Lorsque le produit est allumé, l'objectif principal est ouvert par défaut, appuyez longuement sur la touche 2S pour changer l'objectif (objectif principal - objectif latéral - double objectif avec écran - objectif principal). Formatage de carte de TF 1.
- Seite 33 Transfert de données 1. Utiliser un lecteur de carte TF pour copier directement les données. Card Reader Card 2. Utiliser un câble Type-C pour se connecter à un ordinateur pour la copie. 1. Veuillez connecter le produit à votre ordinateur. 2.
- Seite 34 Mode d’installation: Retirer dans le sens inverse Serrer dans le sens des des aiguilles d'une montre aiguilles d'une montre Spécification Modèle Double Caméras Trois Caméras Diamètre de Caméra 7.9 mm (0.31 in) A: 3-10 cm (1.18-3.93 in) A: 3-10 cm (1.18-3.93 in) Meilleur champ focal B: 2-6 cm (0.79-2.36 in) B: 2-6 cm (0.79-2.36 in)
- Seite 35 Descripción del producto • DEPSTECH es una empresa de tecnología de desarrollo en auge, que se enfoca en crear una variedad de endoscopios para hacer su vida más cómoda. • DS590 es un endoscopio industrial de alto rendimiento con una pantalla de alta definición de 5 pulgadas IPS.
- Seite 36 Breve descripción del producto • Mantenga presionado este botón durante 2 segundos para encender/apagar el endoscopio. • Haga clic para girar la imagen en tiempo real 180° • Mantenga presionado este botón para cambiar la cámara principal/lateral (Solo aplicable a productos de doble espejo) •...
- Seite 37 Ranura para tarjeta TF • Admite tarjetas TF de hasta 32G. • La tarjeta TF se ha insertado en la máquina, formatéela por primera vez. Puerto de carga Type-C • Carga (conecta el cable Type-C a la fuente de alimentación). •...
- Seite 38 Pantalla de visualización del álbum Nombre del archivo Número de serie del documento Tiempo de rodaje Tiempo de ejecución del vídeo actual / Duración total del vídeo Configuración de idioma El idioma predeterminado del dispositivo es el inglés, si necesita configurar otros idiomas, siga los pasos a continuación para configurar.
- Seite 39 Ver fotos/vídeos 1. En el modo de vista previa, mantenga pulsado el botón para entrar en el álbum. 2. Pulsa para ver la foto/vídeo, pulsa para reproducir el vídeo solo. 3. Mantenga pulsado el botón para salir del álbum. Borrar fotos/vídeos 1.
- Seite 40 Cambio de cámara principal a subcámara (Sólo para productos de doble y triple espejo) Al encender el producto, la lente principal está abierta por defecto, pulse prolongadamente la tecla 2S para cambiar la lente (objetivo principal - objetivo lateral - objetivo doble con pantalla - objetivo principal). Formato de la tarjeta TF 1.
- Seite 41 Transferencia de datos 1. Utiliza un lector de tarjetas TF para copiar los datos directamente. Card Reader Card 2. Utiliza un cable Type-C para conectarte al ordenador para copiar. 1. Conecte el producto a su ordenador. 2. Pulse el botón para entrar en el menú.
- Seite 42 Método de instalación: Desmontaje en sentido contrario Apretar en el sentido de las a las agujas del reloj agujas del reloj Especificaciones Modelo Doble Lente Tres Lente Diámetro de la cámara 7.9 mm (0.31 in) A: 3-10 cm (1.18-3.93 in) A: 3-10 cm (1.18-3.93 in) Mejor rango focal B: 2-6 cm (0.79-2.36 in)
- Seite 43 製品概要 • DEPSTECHは、 さまざまな内視鏡の製造に専念する生々発展するテク ノロジー企業であり、 みんな様の生活をより安心にすることに取り組んでいます。 • DS590は、 5インチIPS HDディ スプレイを備えた高性能産業用内視鏡であり写真とビデオ撮 影をサポートし、 TFメモリーカード （Micro-SDカード） に保存されます。 このカメラは、 最高の 記録フレームレートをサポートする高性能CMOSチップを使用し、 さらに、 Bluart 3.0テク ノロ ジーを採用しているので鮮明な画像を取得することができ、 産業メンテナンス、 家電メンテナ ンス、 機械メンテナンス設計などの分野で広く使用されています。 警告と注意事項 • この製品は産業用内視鏡カメラであり、 医療や身体検査には適していません！ • バッテリー寿命を延ばし、 充電を長持ちさせるために、 使用の有無にかかわらず3ヶ月に1度 充電することをお勧めします。 • 内蔵バッテリーを自分で交換しないでください。 専門者以外の者で行うと、 バッテリーの過熱...
- Seite 44 機能説明 • 2s 長押ししてオンにします。 • 押して画像を 180 度回転させます。 • 2s 長押ししてレンズを切り替えます ( 注：デュ アルレンズ製品のみ） 。 • メニューオプションに入ります。 • 短く押すと、写真撮影 / 動画撮影一時停止。 • 長押しで動画撮影開始。 • 押してレンズの LED ライトを暗くします。 • カーソルが上の行へ移動します（メニュー内） 。 • 押してレンズの LED ライトを明るくします。 • カーソルが下の行へ移動します（メニュー内） 。 • 長押ししてアルバムに入る / 終了します。 •...
- Seite 45 TFメモリカードスロット • 32G までの TF カードに対応します。 • 初めて TF カードを使用する場合は、 本体に挿入してフォー マットしてください。 Type-C充電ポート • 充電（Type-C USB ケーブルでアダプタに接続 ) • データ転送（Type-C USB データケーブルで PC に接続 ) リセット穴 • リセットピンでリセット穴を押すと本体がシャットダウン してリセットされます。 充電状態LEDインジケータ • 赤色 LED インジケーターが点滅：充電中 • 赤色 LED インジケーターが点灯：充電完了 UI画面紹介 プレビュー画面 写真/ビデオ...
- Seite 46 アルバム閲覧画面 ファイル名 ファイル番号 撮影時間 現在の再生時間 / ビデオの合計時間 言語設定 製品のデフォルト言語は英語です。言語を変更する場合は、以下の手順に 従って設定してください。 ボタンを押してメニュー画面に入り、 / ボタンを押して Language を選択し、 ボタンを押して言語選択画面に入ります。 ボタンを押して切り替えたい言語を選択し、そして、 ボタンを もう一度押すと、言語の変更が完了します。 ボタンでメインインターフェイスに戻る。 写真/ビデオの撮影 を押して写真を撮ります。 2． 長押ししてビデオ撮影を開始、1 回押すと 撮影を終了。 - 44 -...
- Seite 47 写真/ビデオの閲覧 1. プレビューモードで ボタンを長押ししてアルバムに入ります。 ボタンを押して写真 / ビデオが確認できます。 ボタンを押し てビデオを再生します。 ボタンを長押ししてアルバムを終了します。 写真/ビデオの削除 1. 写真 / ビデオを見るとき、 ボタンを押して写真 / ビデオ詳細ページに 入ります。 ボタンを押して現在のファイルまたはすべてのファイルを削除す ることを選択します。 1920x1080 - 45 -...
- Seite 48 レンズの切り替え (デュアルおよびトリプルレンズ製品のみに適用します) ボタンを2ｓ間長押しすると、レンズが切り替わます。（メインレンズ ⸺サイドレンズ⸺デュアルレンズ⸺メインレンズ） TFカード初期化 1. プレビュー画面で ボタンを押してメニューに入ります。 2． / ボタンを押して「フォーマット」を選択します。 3． ボタンを押して入り、 「確定」を選択します。 4. 初期化が完了するまでお待ちしてください。 確認 キャンセルについて - 46 -...
- Seite 49 データ転送 1. TFカードリーダーを使用してデータを直接コピーします。 Card Reader Card 2. Type-Cデータケーブルで接続してデータをパソコンにコピーします。 1. ケーブルで本体をパソコンに接続します。 ボタンを押してメニューに入ります。 「データ転送」 を選択します。 ボタンを押してパソコンへのコピーを開始すると、 画面にUSBロゴが表示されます。 パソコンと接続していない場合にも、設定画面の「データ転送」を押すと、USB のロゴが表示されますので、 ボタンを押して終了してください。 ボタンを押してデータ送信を終了するとき、画面にしばらく「 」 NO SIGNAL と表示されるのは正常です。 充電ガイド 1. 製品をDC5Vアダプターに接続して充電します。 2. 充電中は、 赤色の表示灯が点滅し、 完全に充電されると常に点灯します。 付属品の装着 ケーブル側のコネクタの窪みを本体側のポートの赤点に合わせて挿入し、 時計 回りに回して締め付けます。 - 47 -...
- Seite 50 装着方法： 保護リンクを反時計回りに緩めます アタッチメントを時計回りに締め付けます 製品仕樣 型番 デュアルレンズ トリプルレンズ カメラ直径 7.9 mm (0.31 in) A: 3-10 cm (1.18-3.93 in) 焦点範囲 A: 3-10 cm (1.18-3.93 in) B: 2-6 cm (0.79-2.36 in) B: 2-6 cm (0.79-2.36 in) C: 1.5-2.5 cm (0.59-0.98 in) カメラ画角 80° モニター仕様...
- Seite 51 ※ FCC Requirement: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.
- Seite 52 Please contact us if you have any questions, we love to hear from you www.depstech.com support@depstech.com Facebook Official Page: @DEPSTECH. FANS Shenzhen Deepsea Innovation Technology Co., Ltd. Room 1901-1902, Jinqizhigu Building, No.1 Tangling Road, Nanshan District, 518055, Shenzhen, CN Made in China...
