- Seite 1 Industrial Endoscope DS360 Multi-Language User Manual...
- Seite 2 Catalog 01 - 08 09 - 16 17 - 24 25 - 32 33 - 40 41 - 48...

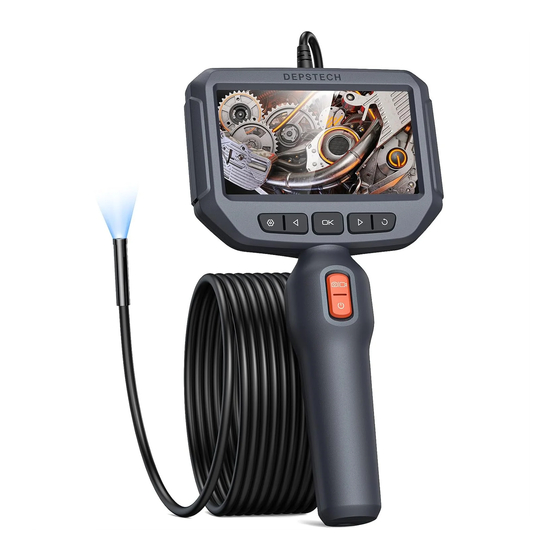

- Seite 3 • DEPSTECH is a booming technology company, specialized in creating various endoscopes and committed to make you feel more secure. • DS360 is a high-performance industrial endoscope, equipped with 4.3” IPS LCD Screen display, has the camera and video functions and saves into TF memory card (Micro-SD card).
- Seite 4 Product Introduction • Hold this button for 2s to power on/off the endoscope. • Single press to take a photo. • Hold this button to start video record, and single press to end the video record. • Click to enter the setting menu. •...
- Seite 5 Type-C Charging Port • For charging (Type-C cable connected to the adapter). • For data transmission (Type-C cable connected to PC client). Charging Status LED indicator • Red LED indicator flash: Charging status. • Red LED indicator stay on: Charging finished. Reset Button •...
- Seite 6 Album File name File number Photography date Current playback duration / Total video duration Language Setting Default language of the device is English; If other language is required, please follow the steps below: 1. Click the button to enter menu interface, select Language pressing the arrow button and then press the...
- Seite 7 View Photo/Video 1. Long press in preview mode to enter the photo album. 2. Press to view photos, Click to play videos. 3. Press to exit the photo album. Delete Photo/Video 1. When viewing photos/videos, press to enter the photo/video detail page.
- Seite 8 Lens Switching (Only available for dual and triple lens products) When the product is turned on the default open the main lens, long press button 2s can switch the lens. TF Card Formatting 1. On the preview interface, press the button to enter the menu;...
- Seite 9 Copy Photo And Video Files To Computer 1. Use a TF card reader to copy data directly. Card Reader Card 2. Use a Type-C cable to connect to computer for copying Setting path. 1. Please connect the product to your computer. 2.
- Seite 10 Specifications Model Single Lens Dual Lens Screen Spec 4.3” IPS LCD Screen Camera Diameter 7 mm (0.27 in) 8 mm (0.31 in) 3-10 cm Focal Range (1.18-3.93 in) Photo Resolution 1920*1080 720 p / 15-30 fps Video Spec Camera View 76°...
- Seite 11 • DEPSTECH ist ein florierendes Technologieunternehmen, das sich auf die Entwicklung einer Vielzahl von Endoskopen konzentriert, die Ihr Leben sicherer machen. • DS360 ist ein leistungsstarkes industrielles Endoskop mit einem 4,3" IPS-LCD-Bild- schirm. Die aufgenommenen Fotos und Videos können auf einer TF-Speicherkarte (Micro-SD-Karte) gespeichert werden.
- Seite 12 • Rückkehrfunktion (nach dem Aufrufen des Album- / Einstellungsmenüs können Sie mit dieser Taste zur vorherigen Benutzeroberfläche zurückkehren). • Halten Sie diese Taste 2 Sekunden lang gedrückt, um die Haupt- / Seitenkamera umzuschalten.(Nur für DS360 Endoskop mit zwei Linsen) - 10 -...
- Seite 13 Ladeanschluss Typ-C • Aufladen (Verbinden Sie das Netzteil mit dem Typ-C-Kabel). • Datenübertragung (Typ-C-Datenkabel an PC angeschlossen). LED-Anzeige für Ladestatus • Rote LED-Anzeige blinkt: Ladestatus. • Rote LED-Anzeige bleibt an: Ladevorgang beendet. Reset-Taste • Klicken Sie kurz auf die Reset-Taste mit dem Reset-Pin, um das Gerät herunterzufahren.
- Seite 14 Durchsuchen von Alben Dateiname Dateinummer Aufnahmezeit Aktuelle Laufzeit / Gesamte Videodauer Spracheinstellung Die Standardsprache des Geräts ist Englisch. Um andere Sprachen einzustellen, führen Sie bitte die folgenden Schritte aus, um sie einzustellen: 1. Klicken Sie auf die , um die Menüoberfläche aufzurufen, drücken Sie die Taste, um Language auszuwählen, und drücken Sie dann die Taste, um die Sprachauswahl zu öffnen.
- Seite 15 Fotos/Videos ansehen 1. Halten Sie im Vorschaumodus die Taste lang gedrückt, um das Album aufzurufen. 2. Drücken Sie , um das Foto/Video anzusehen, Drücken Sie nochmal , um Videos abzuspielen. 3. Drücken Sie , um das Album zu verlassen. Fotos/Videos löschen 1.
- Seite 16 Kamera wechseln (Diese Funktion ist nur für Produkte mit zwei oder drei Linsen verfügbar) Beim Einschalten des Geräts ist das Hauptobjektiv standardmäßig geöffnet, drücken Sie lange die Taste 2S, um das Objektiv zu wechseln. Formatierung der TF-Karte 1. Auf der Vorschauoberfläche drücken Sie die Taste , um das Menü...
- Seite 17 Datenübertragung 1. Verwenden Sie einen TF-Kartenleser, um Daten direkt zu kopieren. Card Reader Card 2. Schließen Sie zum Kopieren an einem Computer über ein Typ-C-Kabel her. 1. Schließen Sie das Gerät an Ihren Computer an. 2. Drücken Sie die Taste , um das Menü...
- Seite 18 Spezifikationen Einzelne Kamera Dual-Kamera Display Spezifikation 4,3" IPS-LCD-Bildschirm Sondendurchmesser 7 mm (0.27 in) 8 mm (0.31 in) 3-10 cm Brennweite (1.18-3.93 in) Fotoauflösung 1920*1080 Video Spezifikation 720 p / 15-30 fps Kamerawinkel 76° Akkulaufzeit 3-4 H Ladezeit 3-4 H Ladespannung und Stromstärke DC 5V/2A Packliste Endoskop...
- Seite 19 Descrizione del Prodotto • DEPSTECH è una fiorente azienda tecnologica nella creazione di una vasta gamma di endoscopi, dedicati a rendere la tua vita più sicura. • DS360 è un endoscopio industriale ad elevate prestazioni con y LCD da 4.3 un displa pollici.
- Seite 20 Introduzione alla Prodotto • Si prega di tenere premuto questo pulsante per 2 secondi per accendere / spegnere l‘endoscopio. • Premi una volta il pulsante per scattare una foto. • Tenere premuto questo pulsante per avviare la registrazione video, e premere una sola volta per terminare la registrazione video.
- Seite 21 Porta di ricarica di Tipo-C • Ricarica (Collega all'alimentazione con cavo dati Tipo-C USB). • Trasferire dati (Collega al PC con cavo dati Tipo-C USB). Indicatore LED dello stato di carica • Indicatore LED rosso lampeggiante: Stato di carica. • L'indicatore LED rosso rimane acceso: Ricarica terminata. Pulsante di ripristino •...
- Seite 22 Interfaccia dell'album Nome del file Numero di serie del documento Tempo di ripresa Tempo di esecuzione del video corrente / Lunghezza totale del video Impostazione della lingua La lingua predefinita del dispositivo è l'inglese, se è necessario impostare altre lingue, si prega di impostare seguire i passi seguenti: 1.
- Seite 23 Vedi foto/video 1. In modalità anteprima, tenere premuto il pulsante per entrare nell'album. 2. Premere per visualizzare la foto/video, premere riprodurre solo il video. 3. Premere per uscire dall'album. Cancellare foto/video 1. Quando si visualizzano foto/video, premere per entrare nella pagina dei dettagli della foto/video.
- Seite 24 Commutazione a lente singola e doppia (Disponibile solo per le versioni con doppia e tripla fotocamera) Quando il prodotto è acceso, la lente principale è aperta per default, premere a lungo il tasto 2S per commutare la lente. Formatta la scheda TF 1.
- Seite 25 Trasferimento di dati 1. Utilizzare un lettore di schede TF per copiare direttamente i dati. Card Reader Card 2. Utilizzare un cavo Type-C per connettersi al computer per copiare. 1. Si prega di collegare il prodotto al computer 2. Premere il pulsante per entrare nel menu "Trasmissione dati"...
- Seite 26 Specificazione Singola Modello Fotocamera Fotocamere Specifiche dello schermo LCD IPS da 4.3" pollici Diametro della fotocamera 7 mm (0.27 in) 8 mm (0.31 in) 3-10 cm Lunghezza focale (1.18-3.93 in) Risoluzione della foto 1920*1080 Specifiche video 720 p / 15-30 fps Angolo della telecamera 76°...
- Seite 27 à rendre votre vie plus sûre. • Le DS360 est un endoscope industriel de haute performance, avec un Écran LCD de 4.3 pouces. Il prend en charge la prise de photos, l’enregistrement de vidéos et leur enregistrement sur une carte mémoire TF (carte de Micro-SD).
- Seite 28 Présentation du produit • Tenez le bouton en 2 secondes à allumer / éteindre l'endoscope. • Appuyez une fois pour prendre une photo. • Appuyez et maintenez enfoncé pour commencer l'enregistrement. Appuyez une fois pour terminer l'enregistrement. • Cliquez pour entrer dans le menu de réglage. •...
- Seite 29 Port de charge de type-C • Charge (Le câble de Type-C USB est connecté à l’alimentation). • Transfert de données (Le câble de Type-C USB est connecté au PC). Indicateur LED pour l'état de charge • Le voyant LED rouge clignote: état de charge •...
- Seite 30 Interface de l'album Nom du fichier Numéro de série du document Temps de prise de vue Durée actuelle de la vidéo / Durée totale de la vidéo Réglage de langues La langue par défaut de l’appareil est l’anglais, pour configurer une autre langue, suivez les étapes ci-dessous pour le configurer: 1.
- Seite 31 Voir les photos/vidéos 1. En mode aperçu, appuyez et maintenez le bouton pour entrer dans l'album. 2. Appuyez sur pour visualiser la photo/vidéo, appuyez sur pour lire la vidéo seule. 3. Appuyez sur pour quitter l'album. Supprimer des photos/vidéos 1. Lorsque vous regardez des photos/vidéos, appuyez sur la touche pour accéder à...
- Seite 32 Changement d'objectif (Disponible uniquement pour les produits à double et triple caméra) Lorsque le produit est allumé, l'objectif principal est ouvert par défaut, appuyez longuement sur la touche 2S pour changer l'objectif. Formatage de carte de TF 1. Sur l'interface de prévisualisation, appuyez sur la touche pour accéder au menu;...
- Seite 33 Transfert de données 1. Utiliser un lecteur de carte TF pour copier directement les données. Card Reader Card 2. Utiliser un câble Type-C pour se connecter à un ordinateur pour la copie. 1. Veuillez connecter le produit à votre ordinateur. 2.
- Seite 34 Spécification Modèle Simple caméra Double Caméras Spécification de l'écran Écran LCD IPS de 4,3 pouces Diamètre de Caméra 7 mm (0.27 in) 8 mm (0.31 in) 3-10 cm Longueur focale (1.18-3.93 in) Résolution des photos 1920*1080 Spécifications vidéo 720 p / 15-30 fps Angle de vue de l’objectif 76°...
- Seite 35 • DS360 es un endoscopio industrial de alto rendimiento con una Écran LCD de 4.3 pulgadas. Admite funciones de foto y video, y se guarda en la tarjeta de memoria TF (tarjeta Micro-SD).
- Seite 36 Breve descripción del producto • Mantenga presionado este botón durante 2 segundos para encender / apagar el endoscopio. • Presione una vez para tomar una foto. • Presione prolongadamente para iniciar la grabación de video, presione una vez para finalizar la grabación de video •...
- Seite 37 Puerto de carga Type-C • Carga (conecta el cable Type-C USB a la fuente de alimentación). • Transferencia de datos (cable de datos Type-C USB conectado a la PC). Indicador LED de estado de carga • El indicador LED rojo parpadea: Estado de carga •...
- Seite 38 Pantalla de visualización del álbum Nombre del Número de serie archivo del documento Tiempo de rodaje Tiempo de ejecución del vídeo actual / Duración total del vídeo Configuración de idioma El idioma predeterminado del dispositivo es el inglés, si necesita configurar otros idiomas, siga los pasos a continuación para configurar.
- Seite 39 Ver fotos/vídeos 1. En el modo de vista previa, mantenga pulsado el botón para entrar en el álbum. 2. Pulsa para ver la foto/vídeo, pulsa para reproducir el vídeo solo. 3. Pulse para salir del álbum. Borrar fotos/vídeos 1. Cuando estés viendo fotos/vídeos, pulsa para entrar en la página de detalles de la foto/vídeo.
- Seite 40 Cambio de cámara principal a subcámara (Sólo para productos de doble y triple espejo) Al encender el producto, la lente principal está abierta por defecto, pulse prolongadamente la tecla 2S para cambiar la lente. Formato de la tarjeta TF 1. En la interfaz de vista previa, presione la tecla para entrar en el menú;...
- Seite 41 Transferencia de datos 1. Utiliza un lector de tarjetas TF para copiar los datos directamente. Card Reader Card 2. Utiliza un cable Type-C para conectarte al ordenador para copiar. 1. Conecte el producto a su ordenador. 2. Pulse el botón para entrar en el menú.
- Seite 42 Especificaciones Modelo Lente única Doble Lente Especificaciones de pantalla LCD IPS de 4,3 pulgadas Diámetro de la cámara 7 mm (0.27 in) 8 mm (0.31 in) 3-10 cm Distancia focal (1.18-3.93 in) Resolución de fotos 1920*1080 Especificación de video 720 p / 15-30 fps Ángulo de visión de la lente 76°...
- Seite 43 製品概要 • DEPSTECHは、 さまざまな内視鏡の製造に専念する生々発展するテク ノロジー企業であり、 みんな様の生活をより安心にすることに取り組んでいます。 • DS360は、 4.3インチの高精細なディ スプレイを備えた高性能工業用内視鏡となり、 写真とビ デオ撮影機能を搭載し、 TFメモリーカード （Micro-SDカード） に保存できます。 このカメラは、 最高フレームレートに対応できる高性能CMOSチップを採用し、 さらに、 Bluart 3.0テク ノロ ジーにより、 鮮明な画像を取得することができます。 産業機械メンテナンス、 家電メンテナン ス、 機械設計などの分野で幅広く使用されています。 警告と注意事項 • この製品は産業用内視鏡カメラであり、 医療や身体検査には適していません！ • バッテリー寿命を延ばし、 充電を長持ちさせるために、 使用の有無にかかわらず3ヶ月に1度 充電することをお勧めします。 • 内蔵バッテリーを自分で交換しないでください。 専門者以外の者で行うと、 バッテリーの過熱...
- Seite 44 機能説明 • 2s間長押しするとオンにします。 • 短押しすると写真を撮ります。 • 長押しすると録画開始 ⁄ 一時停止します。 • 設定メニュー画面が表示されます。 • カメラのLEDライトを暗くします。 • カーソルが上の行へ移動します。 • 長押しするとアルバムを開き / 終了します。 • 選択して確定します（メニュー内)。 • カメラのLEDライトを明るくします。 • カーソルが下の行へ移動します。 • クリックして画像を 180 度回転させます。 • 戻る操作：アルバム / 設定メニューをプレビューする場合、一つ前の画 面に戻ります。 • 2s 長押ししてレンズを切り替えます(デュアルおよびトリプルレンズ製 品のみに適用します)。 - 42 -...
- Seite 45 Type-C 充電ポート • 充電（Type-C USBケーブルでアダプタに接続）。 • データ転送（Type-C USBデータケーブルでPCに接続）。 充電状態LEDインジケータ • LEDが赤色に点滅：充電中。 • LEDが赤色に常時点灯：充電完了。 リセット穴 • リセット方法：ピンなどでリセット穴に差し込んで押 します。 TFカードスロット • 32Gまでの TFカードに対応。 • 使用開始前には初期化（フォーマット）が必要。 UI画面紹介 プレビュー画面 写真/ビデオ 画面回転180° バッテリー残量表示 TFカードのステータス メインレンズ サイドレンズ(B) サイドレンズ(C) タイムスタンプ ヒント： デュアルレンズ：A: メインレンズ B: サイドレンズ トリプルレンズ：A: メインレンズ B: サイドレンズ (B) C: サイドレンズ (C) - 43 -...
- Seite 46 アルバム閲覧画面 ファイル名 ファイル番号 撮影時間 現在の再生時間 / ビデオの合計時間 言語設定 製品のデフォルト言語は英語です。言語を変更する場合は、以下の手順に 従って設定してください。 ボタンを押してメニュー画面に入り、 / ボタンを押して Language を選択し、 ボタンを押して言語選択画面に入ります。 ボタンを押して切り替えたい言語を選択し、そして、 ボタンを もう一度押すと、言語の変更が完了します。 写真 ・ 動画を撮影 ボタンを 1 回押すと写真を撮影します。 2. 長押しすると録画が開始、もう一度押すと録画が終了します。 - 44 -...
- Seite 47 写真 ・ 動画を確認 1. プレビューモードで、 ボタンを長押しするとアルバム画面が表示 されます。 を押すと写真 / ビデオが表示され、 を押すと動画が再生し ます。 ボタンを押すと、アルバム画面が終了します。 写真/ビデオの削除 1. 写真 ⁄ 動画閲覧画面で ボタンを押すと、写真 ⁄ 動画の詳細ページに アクセス。 ボタンを押すと、選択したファイルを削除するか、すべてのファ イルを削除するかを選べます。 1920x1080 - 45 -...
- Seite 48 レンズの切り替え (デュアルおよびトリプルレンズ製品のみに適用します) ボタンを2ｓ間長押しすると、レンズが切り替わます。 TFカードフォーマット 1. プレビュー画面で、 ボタンを押し、メニュー画面が表示されます。 ボタンを押して 「フォーマット」オプションを選択します。 ボタンを押してオプション画面を開き、 「確認 」を選択します。 4. フォーマットが完了するまで待ちます。 確認 キャンセルについて - 46 -...
- Seite 49 データ転送 1. TFカードリーダーを使用してデータを直接コピーします。 Card Reader Card 2. Type-Cデータケーブルで接続してデータをパソコンにコピーします。 1. ケーブルで本体をパソコンに接続します。 ボタンを押してメニューに入ります。 「データ転送」 を選択します。 ボタンを押してパソコンへのコピーを開始すると、 画面にUSBロゴが 表示されます。 パソコンと接続していない場合にも、設定画面の「データ転送」を押 すと、USBのロゴが表示されますので、 ボタンを押して終了してく ださい。 ボタンを押してデータ送信を終了するとき、画面にしばらく「NO SIGNAL」と表示されるのは正常です。 充電ガイド 1. 製品をDC5Vアダプターに接続して充電します。 2. 充電中は、 赤色の表示灯が点滅し、 完全に充電されると常に点灯します。 付属品の装着 装着方法： 保護リンクを反時計回りに緩めます アタッチメントを時計回りに締め付けます - 47 -...
- Seite 50 製品仕樣 型番 シングルレンズ デュアルレンズ モニタースペック 4.3インチIPS液晶 カメラ直径 7 mm (0.27 in) 8 mm (0.31 in) 焦点距離 3-10 cm (1.18-3.93 in) 写真の解像度 1920*1080 動画の解像度 720 p / 15-30 fps カメラの画角 76° バッテリー駆動時間 3-4 H 充電時間 3-4 H 電源 DC 5V/2A パッケージ内容 内視鏡...
- Seite 51 ※ FCC Requirement: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.
- Seite 52 Please contact us if you have any questions, we love to hear from you www.depstech.com support@depstech.com Facebook Official Page: @DEPSTECH. FANS Shenzhen Deepsea Innovation Technology Co., Ltd. Room 1901-1902, Jinqizhigu Building, No.1 Tangling Road, Nanshan District, 518055, Shenzhen, CN Made in China...
