- Seite 1 Industrial Endoscope DS260 Multi-Language User Manual...
- Seite 2 Catalog 01 - 03 04 - 06 07 - 09 10 - 12 13 - 15 16 - 18...

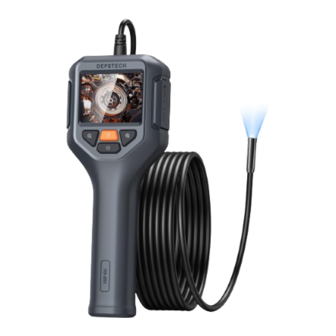

- Seite 3 • DEPSTECH is a booming technology company, specialized in creating various endoscopes and committed to make you feel more secure. • DS260 is a high-performance industrial endoscope equipped with a 2.4 inch IPS LCD display screen, which has multiple functions to help you see small areas that cannot be seen by the eyes.
- Seite 4 Product Introduction • Hold this button for 2s to power on/off the endoscope. • Click to zoom out. • Click to adjust the brightness of the LEDs. • Click to zoom in. • Type-C Charging Port For charging (Type-C cable connected to the adapter) •...
- Seite 5 Guide For Accessories Installation Installation method: Turn counterclockwise-remove Turn clockwise-tighten protect cap accessories Specifications Model Single Lens Screen Spec 2.4” IPS LCD Screen Camera Diameter 8 mm (0.31 in) Focal Range 3-10 cm (1.18-3.93 in) Photo Resolution 1920*1080 Camera View 80°...
- Seite 6 Produktbeschreibung • DEPSTECH ist ein florierendes Technologieunternehmen, das sich auf die Entwicklung einer Vielzahl von Endoskopen konzentriert, die Ihr Leben sicherer machen. • DS260 ist ein Hochleistungs-Industrie-Endoskop, das mit einem 2,4-Zoll-IPS-LCD-Dis- play ausgestattet ist, das mehrere Funktionen hat, um Ihnen zu helfen, kleine Bereiche zu sehen, die von den Augen nicht gesehen werden können.
- Seite 7 Produkteinführung • Halten Sie diese Taste für 2s gedrückt, um das Endoskop ein- und auszuschalten. • Klicken Sie, um die Ansicht zu verkleinern. • Klicken Sie hier, um die Helligkeit der LEDs anzupassen. • Klicken Sie zum Vergrößern. • Ladeanschluss Typ C Aufladen Verbinden Sie das Netzteil mit dem Typ-C-Kabel.
- Seite 8 Montage des Zubehörs Installationsmethode: Gegen den Uhrzeigersinn Zum Anziehen im herausdrehen Uhrzeigersinn drehen Spezifikationen Einzelne Kamera Display Spezifikation 2,4" IPS-LCD-Bildschirm Sondendurchmesser 8 mm (0,31 in) Brennweite 3-10 cm (1,18-3,93 in) Auflösung 1920*1080 Kamerawinkel 80° Akkulaufzeit 2-3 H Ladezeit 2-3 H Ladespannung und Stromstärke DC 5V/2A Packliste...
- Seite 9 • DEPSTECH è una fiorente azienda tecnologica nella creazione di una vasta gamma di endoscopi, dedicati a rendere la tua vita più sicura. • DS260 è un endoscopio industriale ad alte prestazioni dotato di uno schermo IPS LCD da 2,4 pollici, che ha molteplici funzioni per aiutarti a vedere piccole aree che non possono essere viste dagli occhi.
- Seite 10 Introduzione alla Prodotto • Tenere premuto questo pulsante per 2 secondi per accendere/ spegnere l'endoscopio. • Fare clic per ridurre lo zoom. • Fare clic per regolare la luminosità dei LED. • Fare clic per ingrandire. • Porta di ricarica di Tipo-C Ricarica (Collega all'alimentazione con cavo dati Tipo-C USB) •...
- Seite 11 Installazione degli accessori Modalità di installazione: Rimuovere il coperchio di Girare in senso orario protezione in senso antiorario per stringere Specificazione Modello Singola Fotocamera LCD IPS da 2,4" pollici Specifiche dello schermo Diametro della fotocamera 8 mm (0,31 in) Lunghezza focale 3-10 cm (1,18-3,93 in) Risoluzione 1920*1080...
- Seite 12 • DEPSTECH est une entreprise technologique florissante, axée sur la création d’une variété d’endoscopes et dédiée à rendre votre vie plus sûre. • Le DS260 est un endoscope industriel haute performance doté d'un écran LCD IPS de 2,4 pouces doté de nombreuses fonctionnalités qui vous aideront à voir de petites zones que vos yeux ne peuvent pas voir.
- Seite 13 Présentation du produit • Maintenez ce bouton enfoncé pendant 2 secondes pour ouvrir / fermer l'endoscope. • Cliquez pour effectuer un zoom arrière. • Cliquez pour ajuster la luminosité de la LED. • Cliquez pour effectuer un zoom avant. • Port de charge de type C Pour le chargement (câble de type C connecté...
- Seite 14 Installation des accessoires Mode d’installation: Retirer dans le sens inverse Serrer dans le sens des des aiguilles d'une montre aiguilles d'une montre Spécification Modèle Simple caméra Spécification de l'écran Écran LCD IPS de 2,4 pouces Diamètre de Caméra 8 mm (0,31 in) Longueur focale 3-10 cm (1,18-3,93 in) Résolution...
- Seite 15 Descripción del producto • DEPSTECH es una empresa de tecnología de desarrollo en auge, que se enfoca en crear una variedad de endoscopios para hacer su vida más cómoda. • El DS260 es un endoscopio industrial de alto rendimiento, equipado con una pantalla LCD IPS de 2,4 pulgadas, con múltiples funciones que le ayudan a ver áreas pequeñas...
- Seite 16 Breve descripción del producto • Presione este botón durante 2 segundos para encender / apagar la fuente de alimentación del endoscopio. • Haga clic para alejar. • Haga clic para ajustar el brillo del led. • Haga clic para acercar. •...
- Seite 17 Montaje de accesorios Método de instalación: Desmontaje en sentido Apretar en el sentido de las contrario a las agujas del reloj agujas del reloj Especificaciones Modelo Lente única Especificaciones de pantalla LCD IPS de 2,4 pulgadas Diámetro de la cámara 8 mm (0,31 in) Distancia focal 3-10 cm (1,18-3,93 in)
- Seite 18 製品概要 • DEPSTECHは、 さまざまな内視鏡の製造に専念する生々発展するテク ノロジー企業であり、 みんな様の生活をより安心にすることに取り組んでいます。 • DS260は、 2.4インチIPS液晶ディ スプレイを搭載した高性能工業用内視鏡で、 目に見えない 小さな領域を見るのに役立つさまざまな機能を備えています。 このカメラは、 最高フレーム レートに対応できる高性能CMOSチップを採用し、 さらに、 Bluart 3.0テク ノロジーにより、 鮮 明な画像を取得することができます。 産業機械メンテナンス、 家電メンテナンス、 機械設計な どの分野で幅広く使用されています。 警告と注意事項 • この製品は産業用内視鏡カメラであり、 医療や身体検査には適していません！ • バッテリー寿命を延ばし、 充電を長持ちさせるために、 使用の有無にかかわらず3ヶ月に1度 充電することをお勧めします。 • 内蔵バッテリーを自分で交換しないでください。 専門者以外の者で行うと、 バッテリーの過熱 などによる人的損害を引き起こす恐れがあります。 安全と保護...
- Seite 19 機能説明 • このボタンを2秒間押し続けると、内視鏡の電源をオン/オフできます。 • クリックして縮小します。 • クリックしてLEDの明るさを調整します。 • クリックして拡大します。 • C型充電ポート 充電用（Cケーブルをアダプターに接続） • 充電状態LEDランプ 赤色LEDランプは点灯したまま：充電状態 緑色LED LEDは点灯したまま：充電完了 • リセットボタン リセットボタンを押してデバイスを閉じる 充電ガイド 1. 製品をDC5Vアダプターに接続して充電します。 2. デバイスが充電されると、 LEDは赤のままになり、 フル充電されると緑に変わり ます。 - 17 -...
- Seite 20 付属品の装着 装着方法： 保護リンクを反時計回りに緩めます アタッチメントを時計回りに締め付けます 製品仕樣 型番 シングルレンズ モニタースペック 2.4インチIPS液晶 カメラ直径 8 mm (0.31 in) 焦点距離 3-10 cm （1.18-3.93 in) 解像度 1920*1080 カメラの画角 80° バッテリー駆動時間 2-3 H 充電時間 2-3 H 電源 DC 5V/2A パッケージ内容 内視鏡 ユーザーマニュアル 充電ケーブル Type-C 付属品 - 18 -...
- Seite 21 ※ FCC Requirement: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.
- Seite 22 ※ WEEE Notice: 2012/19/EU (WEEE directive): Products marked with this symbol cannot be disposed of as unsorted municipal waste in the European Union. For proper recycling, return this product to your local supplier upon the purchase of equivalent new equipment, or dispose of it at designated collection points.
- Seite 23 Please contact us if you have any questions, we love to hear from you www.depstech.com support@depstech.com Facebook Official Page: @DEPSTECH. FANS Shenzhen Deepsea Innovation Technology Co., Ltd. Room 1901-1902, Jinqizhigu Building, No.1 Tangling Road, Nanshan District, 518055, Shenzhen, CN Made in China...
