- Seite 1 DS650 Multi-Language User Manual...
- Seite 2 Catalog 01 - 07 08 - 14 15 - 21 22 - 28 29 - 35 36 - 42...

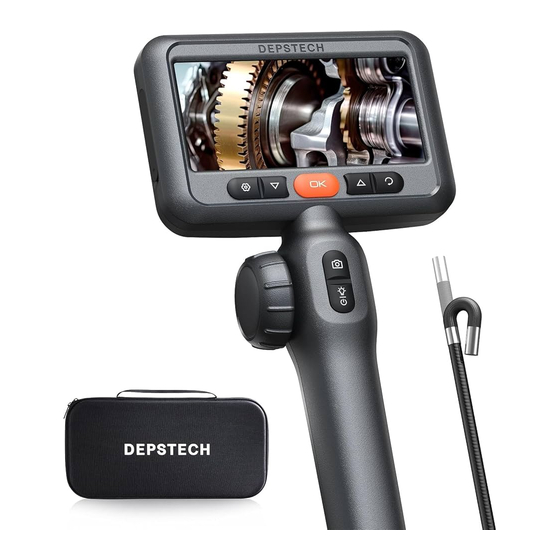

- Seite 3 DS650 is a high-performance steerable industrial endoscope with a 4.5-inch IPS HD display, equipped with a camera to record video, a probe that can be turned 210°, and photos and videos that can be saved to a TF memory card.
- Seite 4 Product Introduction Power button/Lens light Image zoom-in button adjustment button • Click on the image in the preview interface to zoom in. (composite button) Click in the menu interface to move the cursor • • Press and hold for 2s to turn on/off the endoscope.
- Seite 5 TF card slot Supports up to 32G TF card. • Please format your TF card when using for the first time. • Type-C charging port For charging (Type-C cable connected to adapter) . • • For data transmission (Type-C cable connected to PC client). Charging Status LED Indicatore Red LED indicator flashes: Charging .
- Seite 6 Language Settings The default language of this device is English. To switch to another language, please follow these steps. 1. Click the ( ) button to enter the menu interface, select the language setting by the ) button, then press the ( button to select desired language.
- Seite 7 Delete photos/videos 1. When viewing photos/videos, press ( ) button to access the photo/video details interface. 2. Click ( ) button to delete the current file or all files. 3. Click ( ) button to confirm delete. 4. Click ( ) button to return to the previous level or the preview interface.
- Seite 8 Copy photos and videos to your computer 1. Copy files directly using a TF card. Card Reader Card 2. Use Type-C data cable to connect a computer and transfer data. (1) Connect the product to your computer with a Type-C cable. (2) Select data transfer mode and press ( ) button to confirm, then you can copy photos and videos to your computer for saving.
- Seite 9 Specification Model Single Camera Dual Camera Camera Diameter 6.2 mm (0.24 in) 8.5 mm (0.33 in) 8.5mm (0.33 in) A: 3-10 cm (1.18-3.93 in) Best Focal Range 3-10 cm (1.18-3.93 in) B: 2-6 cm (0.79-2.36 in) Camera View 78° Screen Spec 4.5”...
- Seite 10 Sonde für 210°-Richtung. Fotos und Videos können auf einer TF-Speicherkarte gespeichert werden. Die Kamera ist mit einen hochwertigen CMOS-Chip eingebaut, der die Bluart 3.0-Technologie verwendet und hohe Bildrate und klare Bilder unterstützt. DS650 ist in der industriellen Wartung, Gerätewartung, mechanischen Wartung und Design und anderen Bereichen weit verbreitet.
- Seite 11 Einleitung Taste “Bild vergrößern” Schalter/Lichteinstellungstaste für Bei der Bildvorschau auf die Taste klicken, um das Objektiv (Multifunktionstaste) • das Bild zu vergrößern. • Halten Sie die Taste 2 Sekunden lang • In der Menüoberfläche drücken die Taste, um gedrückt, um das Endoskop ein/ den Cursor nach oben zu bewegen.
- Seite 12 TF-Karte Steckplatz Unterstützt bis zu 32G TF-Karte. • • Bei erstem Gebrauch formatieren bitte die Karte. Ladeanschluss Typ-C Aufladen (Schließen Sie das Gerät mit dem Typ-C Kabel an das • Netzteil an). • Datenübertragung (Schließen Sie das Gerät mit dem Typ-C Kabel an den PC an).
- Seite 13 Spracheinstellungen Die Standardsprache für dieses Gerät ist Englisch, um Sprache zu wechseln, folgen Sie bitte diesen Schritten: 1. Klicken Sie auf die Taste ( ), um das Menü aufzurufen, wählen Sie die Spracheinstellung über die Taste ( ) und drücken Sie die ( ) Taste, um Spracheinstellung aufzurufen.
- Seite 14 Fotos/Videos löschen 1. Drücken Sie während der Anschau von Fotos/Videos die Taste ( ) , um Foto-/Videodetails aufzurufen. 2. Drücken Sie die Taste ( ), um Aktuellen Datei oder alle Datei löschen auszuwählen. 3. Drücken Sie die Taste ( ), um das Löschen zu bestätigen.
- Seite 15 Kopieren von Foto-und Videodateien auf Ihren Computer 1. Kopieren Sie Dateien direkt mit einem TF-Kartenleser. Card Reader Card 2. Mit dem Typ-C Kabel an einen Computer anschließen. (1) Verwenden Sie das Typ-C-Kabel, um das Gerät an Ihren Computer anzuschließen. (2) Wählen Sie den Datenübertragungsmodus, drücken Sie zur Bestätigung die Taste ), und dann kopieren die Foto- und Videodateien auf den Computer.
- Seite 16 Spezifikation Model Einzelne Kamera Dual-Kamera Kamera-Diameter 6.2 mm (0.24 in) 8.5 mm (0.33 in) 8.5 mm (0.33 in) Optimaler A: 3-10 cm (1.18-3.93 in) 3-10 cm (1.18-3.93 in) Brennweitenbereich B: 2-6 cm (0.79-2.36 in) Kamerawinkel 78° Display Spezifikation 4.5” IPS Screen Fotoauflösung 1920*1080 Video Spezifikation...
- Seite 17 à améliorer votre efficacité professionnelle. DS650 est un endoscope industriel articulé de haute performance avec un écran IPS HD de 4.5 pouces, équipé d’une caméra pour enregistrer des vidéos, d’une sonde pour une direction à 210°, et les photos et vidéos peuvent être enregistrées sur une carte mémoire TF.
- Seite 18 Introduction du produit Bouton d’allumage et d’extinction/ Bouton de zoom avant de l’image bouton de réglage de la lumière de Cliquez pour agrandir l'image sur l’écran d’aperçu. • l’objectif (Bouton composite) • Cliquez pour déplacer le curseur vers le haut sur •...
- Seite 19 Fente pour carte de TF Prend en charge jusqu'à la carte de TF de 32G. • • Veuillez la formater lorsque vous l'utilisez pour la première fois. Port de charge de Type-C • Charge (le câble de Type-C est connecté à l’alimentation). •...
- Seite 20 Paramètres de langue La langue par défaut pour cet appareil est l’anglais, pour passer à une autre langue, veuillez suivre les étapes ci-dessous: 1. Cliquez sur le bouton ( ) pour accéder à l’interface du menu, sélectionnez le paramètre de langue via le bouton ( ) et appuyez sur le bouton ( ) pour...
- Seite 21 Supprimez des photos/vidéos 1. Pendant que vous regardez des photos/vidéos, appuyez sur le bouton ( ) pour accéder à l’interface des détails de la photo/vidéo. 2. Appuyez sur le bouton ( ) pour sélectionner supprimer le fichier actuel ou tous les fichiers.
- Seite 22 Transférez des fichiers photo et vidéo sur votre ordinateur 1. Transférez des fichiers directement à l’aide du lecteur de carte TF. Card Reader Card 2. Utilisez un câble Type-C pour se connecter à un ordinateur afin de transférer des données. (1) Utilisez un câble Type-C pour connecter le produit à...
- Seite 23 Spécification Modèle Simple Caméra Double Caméras Diamètre de Caméra 6.2 mm (0.24 in) 8.5 mm (0.33 in) 8.5 mm (0.33 in) A: 3-10 cm (1.18-3.93 in) Meilleur champ focal 3-10 cm (1.18-3.93 in) B: 2-6 cm (0.79-2.36 in) Angle de vue de l’objectif 78°...
- Seite 24 DS650 es un endoscopio industrial articulado de alto rendimiento con una pantalla IPS HD de 4.5 pulgadas, equipado con una cámara para grabar vídeos, una sonda para la dirección de 210°, y las fotos y vídeos se pueden grabar en una tarjeta de memoria TF.
- Seite 25 Introducción del Producto Botón de encendido y apagado/ Botón de ampliación de imagen Botón de ajuste de la luz de la • Haz clic para ampliar la imagen en la pantalla de lente (Botón compuesto) vista previa; • Mantenga pulsado durante 2 segundos Haz clic para desplazar el cursor hacia arriba en •...
- Seite 26 Ranura para tarjeta TF • Admite tarjetas TF de hasta 32G. • La tarjeta TF se ha insertado en la máquina, formatéela por primera vez. Puerto de carga Type-C • Carga (conecta el cable Type-C a la fuente de alimentación). •...
- Seite 27 Configuración de idioma El idioma por defecto de este dispositivo es el inglés, para cambiar a otro idioma siga los pasos que se indican a continuación: 1. Pulse el botón ( ) para acceder a la interfaz de menú, seleccione la configuración de idioma mediante el botón ) y pulse el botón ( ) para...
- Seite 28 Eliminar fotos/vídeos 1. Mientras visualizas fotos/vídeos, pulsa el botón ) para acceder a la interfaz de detalles de foto/vídeo. 2. Pulse el botón ( ) para seleccionar borrar el archivo actual o todos los archivos. 3. Pulse el botón ( ) para confirmar el borrado.
- Seite 29 Transfiere archivos de fotos y vídeos a tu ordenador 1. Transfiere archivos directamente con el lector de tarjetas TF. Card Reader Card 2. Utiliza un cable Tipo-C para conectarlo a un ordenador y transferir datos. (1) Utilice un cable Tipo-C para conectar el producto al ordenador. (2) Selecciona el modo de transferencia de datos, pulsa el botón ( ) para confirmar y, a continuación, podrás copiar los archivos de foto y vídeo en el...
- Seite 30 Especificación Modelo Lente única Doble Lente Diámetro de la cámara 6.2 mm (0.24 in) 8.5 mm (0.33 in) 8.5 mm (0.33 in) A: 3-10 cm (1.18-3.93 in) Mejor rango focal 3-10 cm (1.18-3.93 in) B: 2-6 cm (0.79-2.36 in) Ángulo de visión de la lente 78°...
- Seite 31 DS650 è un endoscopio industriale articolato ad alte prestazioni con display IPS HD da 4.5 pollici, dotato di una telecamera per la registrazione di video, una sonda per la direzione di 210° e la possibilità di registrare foto e video su una scheda di memoria TF.
- Seite 32 Introduzione al prodotto Pulsante di accensione e spegnimento/ Pulsante di ingrandimento dell'immagine Pulsante di regolazione della luce Fare clic per ingrandire l'immagine nella • dell’obiettivo (pulsante Composito) schermata di anteprima. • Tenere premuto per 2 secondi per accendere/ Fare clic per scorrere il cursore verso l'alto •...
- Seite 33 Fessura per schede TF Supporta fino a 32G TF card. • • La scheda TF è stata inserita nella macchina, si prega di formattarla per il primo utilizzo. Porta di ricarica di Type-C Per la ricarica (cavo Type-C collegato all'adattatore). •...
- Seite 34 Impostazioni della lingua La lingua predefinita del dispositivo è l'inglese; per passare a un'altra lingua, procedere come segue: 1. Premere il pulsante ( ) per accedere all'interfaccia del menu, selezionare l'impostazione della lingua con il pulsante ) e premere il pulsante ( per selezionare la lingua.
- Seite 35 Eliminare foto/video 1. Durante la visualizzazione di foto/video, premere il pulsante ( ) per accedere all'interfaccia dei dettagli di foto/video. 2. Premere il pulsante ( ) per selezionare la cancellazione del file corrente o di tutti i file. 3. Premere il pulsante ( ) per confermare la cancellazione.
- Seite 36 Trasferimento di file foto e video sul computer 1. Trasferimento dei file direttamente con il lettore di schede TF. Card Reader Card 2. Utilizzare un cavo Type-C per collegarsi a un computer e trasferire i dati. (1) Utilizzare un cavo Type-C per collegare il prodotto al computer. (2) Selezionare la modalità...
- Seite 37 Specifiche Modello Singola Fotocamera Due Fotocamere Diametro della fotocamerar 6.2 mm (0.24 in) 8.5 mm (0.33 in) 8.5 mm (0.33 in) A: 3-10 cm (1.18-3.93 in) Migliore gamma focale 3-10 cm (1.18-3.93 in) B: 2-6 cm (0.79-2.36 in) Angolo della telecamera 78°...
- Seite 38 • • • • • • • • • • • • • • • • - 36 -...
- Seite 39 • • • • • • • • • • • • • 2s • - 37 -...
- Seite 40 • • • • • • • - 38 -...
- Seite 41 - 39 -...
- Seite 42 - 40 -...
- Seite 43 Card Reader Card - 41 -...
- Seite 44 6.2 mm (0.24 in) 8.5 mm (0.33 in) 8.5 mm (0.33 in) A: 3-10 cm (1.18-3.93 in) 3-10 cm (1.18-3.93 in) B: 2-6 cm (0.79-2.36 in) 78° 1920*1080 720 p / 15-30 fps 3-4 H 3-4 H 210° DC 5V/2A - 42 -...
- Seite 45 ※ FCC Requirement: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.
- Seite 46 Please contact us if you have any questions, we love to hear from you www.depstech.com support@depstech.com Facebook Official Page: @DEPSTECH. FANS Shenzhen Potensic Intelligent Co., Ltd. Room 1901, Jinqizhigu Building, Tangling Road, Nanshan District, Shenzhen, China MADE IN CHINA V02.24.08...
