Inhaltszusammenfassung für Depstech DS580
- Seite 1 Industrial Endoscope DS580 Multi-Language User Manual...
- Seite 2 Catalog 01 - 08 09 - 16 17 - 24 25 - 32 33 - 40 41 - 48...

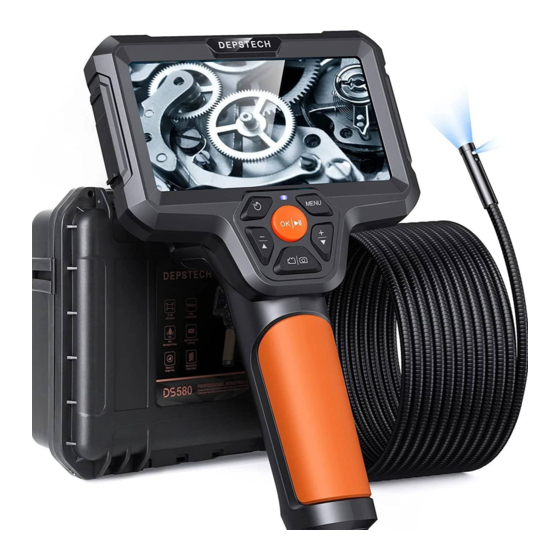

- Seite 3 • DEPSTECH is a booming technology company, specialized in creating various endoscopes and committed to make you feel more secure. • DS580 is a high-performance industrial endoscope, equipped with 5" IPS LCD Screen, has the camera and video functions and saves into TF memory card (Micro-SD card).
- Seite 4 Product Introduction Power Button • Hold this button for • Click to brighten the LED 2s to power on/off lights of the camera the endoscope. • Move the cursor down (In the menu) • Single press to take a photo •...
- Seite 5 Aviation Connector • Connect the snake cable camera probe with this interface TF Card Slot • Support up to 32G TF card • Please format it for the first time of usage Type-C Charging Port • For charging (Type-C cable connected to the adapter) •...
- Seite 6 UI Introduction Photo Shoot/Video Record TF Card Status Screen Rotation 180° Main Lens Side Lens(B) Side Lens(C) Tips: Dual Lens: A:Main Lens B:Side Lens Three Lens: A:Main Lens B:Side Lens(B) C:Side Lens(C) Language Setting Default language of the device is English; If other language is required, please follow the steps below: MENU 1.
- Seite 7 Photo/Video 1. Take photos by pressing button. 2. Long press to start video recording, single press to end video recording. View Photo/Video 1. Long press in preview mode to enter the photo album. 2. Press to view photos, Click to play videos. 3.
- Seite 8 Lens Switching When the product is turned on it default open the main lens, long press to switch the lens. TF Card Formatting MENU 1. On the preview interface, press the button to enter the menu; “Format” 2. Press to select options;...
- Seite 9 Copy Photo And Video Files To Computer 1. Use a TF card reader to copy data directly. Card Reader Card 2. Use a Type-C cable to connect to computer for copying Setting path. 1. Please connect the product to your computer. MENU 2.
- Seite 10 Specifications Dual Lens Dual Lens Model Three Lens (5MP+1080P) (5MP+5MP) 1cm-∞(0.39in-∞) A Camera 3-8cm 1.18-3.15 in 4-11cm 1.57-4.33in Focal 2-6cm(0.79-2.36in) 2-5cm(0.79-1.97in) B Camera 2-6cm 0.79-2.36in Range 2-5cm(0.79-1.97in) C Camera A Camera 88° 86° 120° Camera B Camera 88° 86° 78° View C Camera 78°...
- Seite 11 • DEPSTECH ist ein florierendes Technologieunternehmen, das sich auf die Entwicklung einer Vielzahl von Endoskopen konzentriert, die Ihr Leben sicherer machen. • DS580 ist ein leistungsstarkes industrielles Endoskop mit einem 5" IPS-LCD-Bildschirm. Unterstützt Foto- und Videofunktionen und speichert auf einer TF-Speicherkarte (Micro-SD-Karte). Die Kamera verwendet einen Hochleistungs-CMOS-Chip, der die höchste Aufnahmebildrate unterstützt,...
- Seite 12 Produkteinführung Power-Taste • Halten Sie die Taste für 2 • Klicken Sie darauf, um Sekunden gedrückt, um das die LED-Leuchten der Endoskop einzuschalten / Kamera aufzuhellen. auszuschalten. • Bewegen Sie den Cursor nach unten(im Menü). • Einmaliges Drücken zum Aufnehmen eines Fotos •...
- Seite 13 Steckverbinder für die Luftfahrt • Die Schlange-Kabel Kamera-Sonde mit dieser Schnittstelle verbinden TF-Karte Steckplatz • Unterstützt bis zu 32G TF-Karte • Bitte formatieren Sie sie bei der ersten Verwendung Landeanschluss Type-C • Aufladen (Verbinden Sie das Netzteil mit dem Type-C-Kabel) •...
- Seite 14 Einführung in die UI Fotoshooting/Video Status der TF-Karte Bilddrehung 180° Haupt-Kamera Seiten-Kamera(B) Seiten-Kamera(C) Tipps: Doppelte Linse: A:Haupt-Kamera B:Seiten-Kamera Drei Linse: A:Haupt-Kamera B:Seiten-Kamera(B) C:Seiten-Kamera(C) Spracheinstellung Die Standardsprache des Geräts ist Englisch. Um andere Sprachen einzustellen, führen Sie bitte die folgenden Schritte aus, um sie einzustellen: MENU 1.
- Seite 15 Fotoshooting/Video 1. Einmaliges Drücken der Aufnehmen eines Fotos. 2. Langes Drücken zum Starten der Videoaufnahme, einmaliges Drücken zum Beenden der Videoaufnahme. Fotos/Videos ansehen 1. Drücken Sie im Vorschaumodus die Taste und halten Sie sie gedrückt, um das Album aufzurufen. 2. Drücken Sie , um das Foto/Video anzusehen, drücken , um das Video allein abzuspielen.
- Seite 16 Objektivwechsel Beim Einschalten des Geräts ist das Hauptobjektiv standardmäßig geöffnet, drücken Sie lange die Taste 2S, um das Objektiv zu wechseln. Formatierung der TF-Karte 1. Auf der Vorschauoberfläche drücken Sie die Taste MENU, um das Menü aufzurufen. "Format" 2. Drücken Sie um die Option zu wählen.
- Seite 17 Datenübertragung 1. Verwenden Sie einen TF-Kartenleser, um Daten direkt zu kopieren. Card Reader Card 2. Verwenden Sie ein Type-C-Kabel zum Anschluss an einen Computer zum Kopieren. 1. Schließen Sie das Gerät an Ihren Computer an. 2. Drücken Sie die Taste MENU, um das Menü aufzurufen “Datenübertragung”...
- Seite 18 Spezifikationen Doppelte Linse Doppelte Linse Model Drei Linse (5MP+1080P) (5MP+5MP) 3-8cm(1.18-3.15 in) 4-11cm(1.57-4.33in) A Kamera 1cm-∞(0.39in-∞) B Kamera 2-6cm(0.79-2.36in) 2-6cm(0.79-2.36in) 2-5cm(0.79-1.97in) Brennweite C Kamera 2-5cm(0.79-1.97in) A Kamera 88° 86° 120° B Kamera 88° 86° 78° Kamerawinkel C Kamera 78° A Kamera 1080P Fotoauflösung B Kamera...
- Seite 19 • DEPSTECH è una fiorente azienda tecnologica nella creazione di una vasta gamma di endoscopi, dedicati a rendere la tua vita più sicura. • DS580 è un endoscopio industriale ad elevate prestazioni con un display IPS LCD da 5 pollici. Che supporta le funzioni di foto e video e sono salvati nella scheda di memoria TF (scheda Micro-SD).
- Seite 20 Introduzione alla Prodotto Pulsante di accensione • Si prega di tenere premuto • Fai clic per aumentare la questo pulsante per 2 secondi luminosità delle luci LED per accendere / spegnere della telecamera l‘endoscopio. • Spostare il cursore verso il basso •...
- Seite 21 Connettori per l'aviazione • Collega la sonda della telecamera con cavo serpente a questa interfaccia. Fessura per schede TF • Supporta fino a 32G TF card. • La scheda TF è stata inserita nella macchina, si prega di formattarla per il primo utilizzo. Porta di ricarica di Type-C •...
- Seite 22 Introduzione all'interfaccia utente Registrazione foto/video Stato della scheda TF Rotazione dell'immagine di 180° gradi Fotocamera principale Fotocamera laterale(B) Fotocamera laterale(C) Suggerimenti： Doppia lente: A: Fotocamera principale B: Fotocamera laterale Tripla lente: A:Fotocamera principale B:Fotocamera laterale(B) C:Fotocamera laterale(C) Impostazione della lingua La lingua predefinita del dispositivo è...
- Seite 23 Scattare foto/video 1. Premi una volta il pulsante scattare una foto. 2. Premi a lungo per avviare la registrazione video, premi una volta per terminare la registrazione video. Vedi foto/video 1. In modalità anteprima, tenere premuto il pulsante entrare nell'album. 2.
- Seite 24 Commutazione a lente singola e doppia Quando il prodotto è acceso, la lente principale è aperta per default, premere a lungo il tasto 2S per commutare lente. Formatta la scheda TF MENU 1. Sull'interfaccia di anteprima, premere il tasto entrare nel menu. per selezionare le opzioni "Formato".
- Seite 25 Trasferimento di dati 1. Utilizzare un lettore di schede TF per copiare direttamente i dati. Card Reader Card 2. Utilizzare un cavo Type-C per connettersi al computer per copiare. 1. Si prega di collegare il prodotto al computer. MENU 2. Premere il pulsante per entrare nel menu.
- Seite 26 Specificazione Doppia lente Doppia lente Modello Tripla lente (5MP+1080P) (5MP+5MP) A Lente 3-8cm(1.18-3.15 in) 4-11cm(1.57-4.33in) 1cm-∞(0.39in-∞) Lunghezza B Lente 2-6cm(0.79-2.36in) 2-5cm(0.79-1.97in) 2-6cm 0.79-2.36in focale C Lente 2-5cm(0.79-1.97in) 88° 86° 120° A Lente Angolo della B Lente 88° 86° 78° telecamera C Lente 78°...
- Seite 27 • DEPSTECH est une entreprise technologique florissante, axée sur la création d’une variété d’endoscopes et dédiée à rendre votre vie plus sûre. • Le DS580 est un endoscope industriel de haute performance, avec un Écran LCD IPS de 5 pouces. Il prend en charge la prise de photos, l’enregistrement de vidéos et leur enregistrement sur une carte mémoire TF (carte de...
- Seite 28 Présentation du produit Bouton d'alimentation • Tenez le bouton en 2 • Cliquez pour éclairer secondes à allumer / les lumières de LED éteindre l'endoscope . de la caméra . • Déplacez le curseur vers le bas. • Appuyez une fois pour prendre une photo.
- Seite 29 Connecteurs d'aviation • Connectez la sonde de la caméra à câble en serpent à cette interface. Fente pour carte de TF • Prend en charge jusqu'à la carte de TF de 32G. • Veuillez la formater lorsque vous l'utilisez pour la première fois. Port de charge de Type-C •...
- Seite 30 Introduction à l'interface utilisateur Séance de photos / Vidéo Statut de la carte TF Rotation de l'image à 180° Caméra principale Caméra latérale(B) Caméra latérale(C) Conseils: Double caméra: A:Caméra principale B:Caméra latérale Trois caméras: A:Caméra principale B:Caméra latérale(B) C:Caméra latérale(C) Réglage de langues La langue par défaut de l’appareil est l’anglais, pour configurer une autre langue, suivez les étapes ci-dessous pour le configurer.
- Seite 31 Photo/Vidéo 1. Pressez le bouton de pour une fois, vous pouvez prendre une photo. 2. Appuyez et maintenez enfoncé pour commencer l'enregistrement. Appuyez une fois pour terminer l'enregistrement. Voir les photos/vidéos 1. En mode aperçu, appuyez et maintenez le bouton pour entrer dans l'album.
- Seite 32 Changement d'objectif Lorsque le produit est allumé, l'objectif principal est ouvert par défaut, appuyez longuement sur la touche 2S pour changer l'objectif. Formatage de carte de TF 1. Sur l'interface de prévisualisation, appuyez sur la touche MENU pour accéder au menu. pour sélectionner les options "Format".
- Seite 33 Transfert de données 1. Utiliser un lecteur de carte TF pour copier directement les données. Card Reader Card 2. Utiliser un câble Type-C pour se connecter à un ordinateur pour la copie. 1. Veuillez connecter le produit à votre ordinateur MENU 2.
- Seite 34 Spécification Double lentille Double lentille Modèle Trois lentilles (5MP+1080P) (5MP+5MP) 3-8cm(1.18-3.15 in) 4-11cm(1.57-4.33in) 1cm-∞(0.39in-∞) A Caméra Longueur B Caméra 2-6cm(0.79-2.36in) 2-5cm(0.79-1.97in) 2-6cm 0.79-2.36in focale C Caméra 2-5cm(0.79-1.97in) A Caméra 88° 86° 120° Angle de vue B Caméra 88° 86° 78° de l’objectif C Caméra 78°...
- Seite 35 • DS580 es un endoscopio industrial de alto rendimiento con una Écran LCD IPS de 5 pulgadas. Admite funciones de foto y video, y se guarda en la tarjeta de memoria TF (tarjeta Micro-SD).
- Seite 36 Breve descripción del producto Botón de encendido • Mantenga presionado este • Haga clic para iluminar botón durante 2 segundos las luces LED de la para encender / apagar el cámara. endoscopio. • Mueva el cursor hacia abajo. • Presione una vez para tomar una foto.
- Seite 37 Conectores de aviación • Conecte la sonda de la cámara del cable de serpiente con esta interfaz. Ranura para tarjeta TF • Admite tarjetas TF de hasta 32G. • La tarjeta TF se ha insertado en la máquina, formatéela por primera vez. Puerto de carga Type-C •...
- Seite 38 Introducción a la interfaz de usuario Fotos / Vídeos Estado de la tarjeta TF Rotación de la imagen 180° Cámara principal Cámara lateral(B) Cámara lateral(C) Consejos: Doble Lente: A: Cámara principal B: Cámara lateral Tres lentes: A: Cámara principal B: Cámara lateral(B) C: Cámara lateral(C) Configuración de idioma El idioma predeterminado del dispositivo es el inglés, si necesita configurar otros idiomas, siga los pasos a continuación para...
- Seite 39 Hacer fotos/vídeos 1. Presione una vez el botón de para tomar fotos. 2. Presione prolongadamente para iniciar la grabación de video, presione una vez para finalizar la grabación de video. Ver fotos/vídeos 1. En el modo de vista previa, mantenga pulsado el botón para entrar en el álbum.
- Seite 40 Cambio de cámara principal a subcámara Al encender el producto, la lente principal está abierta por defecto, pulse prolongadamente la tecla 2S para cambiar la lente. Formato de la tarjeta TF MENU 1. En la interfaz de vista previa, presione la tecla para entrar en el menú.
- Seite 41 Transferencia de datos 1. Utiliza un lector de tarjetas TF para copiar los datos directamente. Card Reader Card 2. Utiliza un cable Type-C para conectarte al ordenador para copiar. 1. Conecte el producto a su ordenador. MENU 2. Pulse el botón para entrar en el menú.
- Seite 42 Especificaciones Doble Lente Doble Lente Modelo Tres lentes (5MP+1080P) (5MP+5MP) A Caméra 3-8cm(1.18-3.15 in) 4-11cm(1.57-4.33in) 1cm-∞(0.39in-∞) Longueur B Caméra 2-6cm(0.79-2.36in) 2-5cm(0.79-1.97in) 2-6cm 0.79-2.36in focale C Caméra 2-5cm(0.79-1.97in) A Caméra 88° 86° 120° Angle de vue B Caméra 78° 88° 86° de l’objectif C Caméra 78°...
- Seite 43 製品説明 • DEPSTECHは、 さまざまな内視鏡の製造に専念する生々発展するテク ノロ ジー企業であり、 みんな様の生活をより安心にすることに取り組んでいます。 • DS580は、 5インチ液晶ディ スプレイを備えた高性能産業用内視鏡です。 写真 とビデオ撮影をサポートし、 TFメモリーカード （Micro-SDカード） に保存され ます。 このカメラは、 最高の記録フレームレートをサポートする高性能CMOS チップを使用し、 さらに、 Bluart 2.0テク ノロジーを採用しているので鮮明な画 像を取得することができ、 産業メンテナンス、 家電メンテナンス、 機械メンテナ ンス設計などの分野で広く使用されています。 警告と注意事項 • この製品は産業用内視鏡カメラであり、 医療や身体検査には適していません！ • バッテリーの寿命を延ばすには、 使用するかどうかに関係なく、 3カ月に1回デ バイスを充電することをお勧めします。 • 内蔵バッテリーを自分で交換しないでください。 専門者以外の者で行うと、...
- Seite 44 製品説明 電源ボタン • 2s長押ししてオン/オフに • クリックしてカメラのLED します。 ライトを明るくするか。 • カーソルを下に移動する。 • 短く押して写真を撮ります • クリックしてカメラのLED ライトを暗くするか。 • 長押しで録画を開始、1回 押すと録画を終了 • カーソルを上に移動する。 • インターフェイスをプレビューするとき，このボタンを押すと、画像が180° 回転します。 • インターフェイスをプレビューするとき，このボタンをこのボタンを長く押 すと、レンズが切り替わります。 • リターン機能（アルバム/設定メニューを入力した後、操作インタフェースの 前のレベルに戻るには、このキーを押してください） • 2秒間押し続けると、アルバムに入ります • クリックして選択を確認します（メニュー内） • クリックして設定メニューに入ります 作業状態LEDインジケータと充電状態LEDインジケータ • 青色のLEDインジケーターフラッシュ：バッテリー残量低下 • 青色のLEDインジケータが点灯：動作状態 •...
- Seite 45 航空用コネクター • スネークケーブルカメラプローブをこのインターフェースに 接続する。 TFカードスロット • 最大 32G の TF カードをサポートする • 初めて TF カードを使用する場合は、機器に挿入して初期化し てください。 Type-C充電ポート • 充電（電源をType-Cケーブルで接続）。 • データ伝送（PCに接続されたType-Cデータケーブル）。 リセットボタン • リセットピンでリセットボタンを短くクリックし、デバイ スをシャットダウンします。 補助光ボタン • クリックして、外部LED補助光のオン/オフをコントロールする。...
- Seite 46 UI画面紹介 写真/ビデオ TFカードのステータス 画像選択180° メインレンズ サイドレンズ(B) サイドレンズ(C) ヒント： デュアルレンズ：A: メインレンズ B: サイドレンズ トリプルレンズ：A: メインレンズ B: サイドレンズ (B) C: サイドレンズ (C) 言語設定 デバイスの言語はデフォルトで英語です。他の言語を設定する 必要がある場合は、以下の手順に従って設定してください。 ボタンをクリックしてメニュー画面に入り、 / ボタ MENU ンを押して を選択し、 ボタンを押して言語選 Language 択画面に入り。 ボタンをクリックして切り替える言語を選択し、そし て、 ボタンをもう一度押すと、言語が正常に切り替わり ます。...
- Seite 47 写真/ビデオ を 1 回押して撮影する。 2． 長押しで録画を開始、1 回押すと録画 を終了。 写真/ビデオを見る 1. プレビューモードで、 キーを長押ししてアルバムに入り ます。 ボタンを押して写真 / ビデオを見ます、 ボタンを 押してビデオを再生します。 ボタンを押すと、フォトアルバムを終了します。 写真/ビデオの削除 1. 写真 / ビデオを見るとき、 ボタンを押して写真 / ビデオ MENU 詳細ページに入ります。 ボタンを押して現在のファイルまたはすべてのファイル を削除することを選択します。...
- Seite 48 レンズ切替 製品を起動すると、メインカメラが動作します。 ボタン を押すとカメラが切り替わります。 TFカード初期化 プレビュー画面で、MENU ボタンを押してメニューに 入ります。 ボタンを押して“フォーマット”オプションを選 択します。 ボタンを押して入り、 “確認”をクリックします。 4. 初期化が完了するまでお待ちしてください。 確認 キャンセルについて...
- Seite 49 データ伝送 1. TFカードリーダーを使用してデータを直接コピーします。 Card Reader Card 2. Type-Cデータケーブルを介してコンピューターに接続してコピー します。 1. この製品をコンピュータに接続して ください 2. MENUボタンを押してメニューに入って ください “データ転送” を選択します ボタンを押してコンピュータへのコピーを開始します “データ転送” パソコンと接続していない場合、設定画面の をクリックす ると、USBのロゴが表示されますので、 ボタンを押して終了してくだ さい。 ボタンを押してデータ送信を終了するとき、画面に と "No Signal" 表示されるのは正常です。 充電ガイド 1. デバイスをDC5Vアダプターに接続して充電します。 2. 充電中は、赤色の表示灯が点滅し、完全に充電されると常に点灯します。 付属品の装着 装着方法： 保護カバーを反時計回 小さな付属品を時計回り りに緩めます に締め付けます...
- Seite 50 パラメーター デュアルレンズ デュアルレンズ 型番 トリプルレンズ (5MP+1080P) (5MP+5MP) A カメラ 3-8cm(1.18-3.15 in) 4-11cm(1.57-4.33in) 1cm-∞(0.39in-∞) 焦点距離 B カメラ 2-6cm(0.79-2.36in) 2-5cm(0.79-1.97in) 2-6cm 0.79-2.36in C カメラ 2-5cm(0.79-1.97in) A カメラ 88° 86° 120° カメラの B カメラ 画角 88° 86° 78° C カメラ 78° A カメラ 1080P 写真の解...
- Seite 51 ※ FCC Requirement: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.
- Seite 52 Please contact us if you have any questions, we love to hear from you www.depstech.com support@depstech.com Facebook Official Page: @DEPSTECH. FANS Shenzhen Deepsea Innovation Technology Co., Ltd. Room 1901-1902, Jinqizhigu Building, No.1 Tangling Road, Nanshan District, 518055, Shenzhen, CN Made in China...
