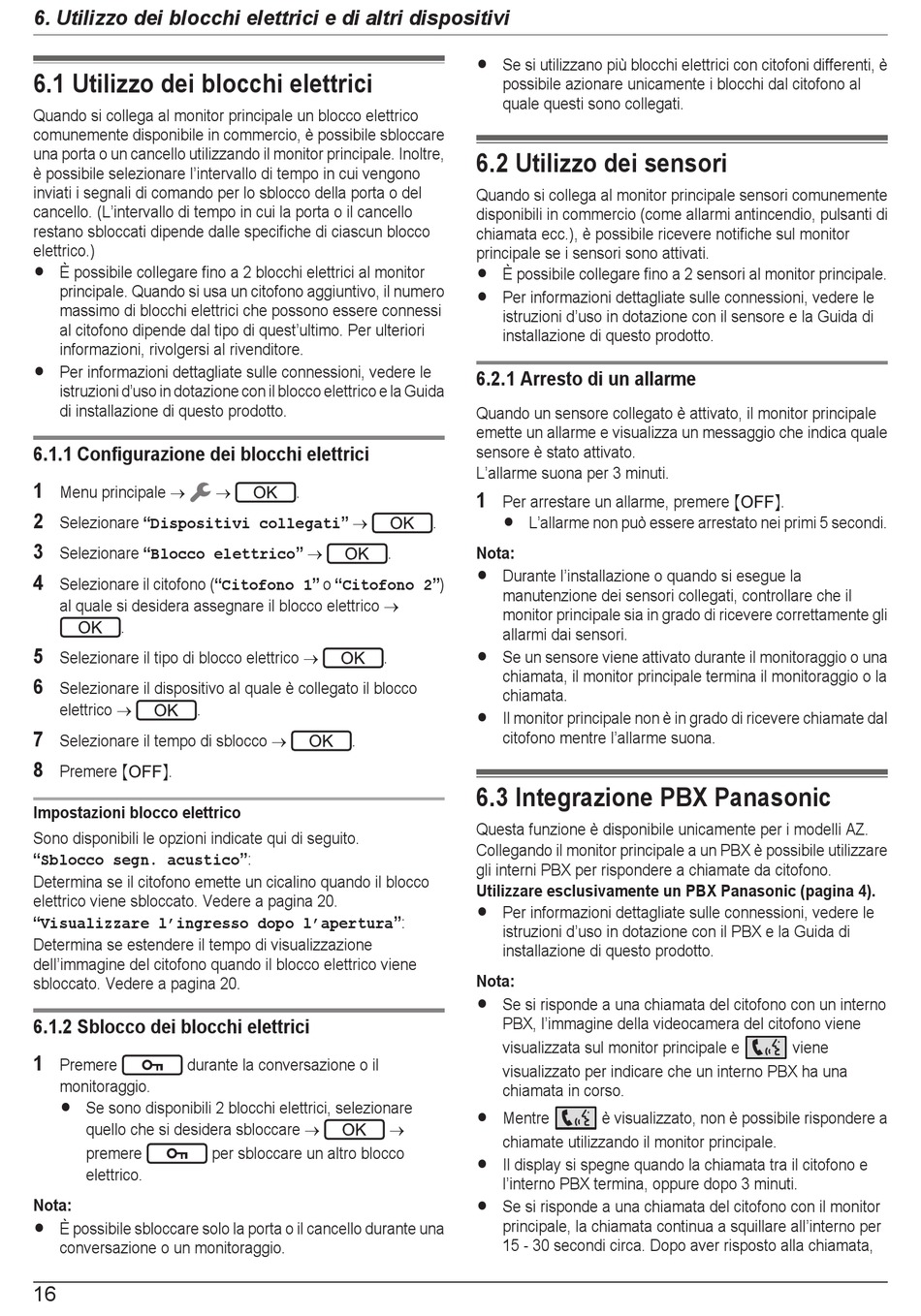

6. Utilizzo dei blocchi elettrici e di altri dispositivi

6.1 Utilizzo dei blocchi elettrici

Quando si collega al monitor principale un blocco elettrico
comunemente disponibile in commercio, è possibile sbloccare
una porta o un cancello utilizzando il monitor principale. Inoltre,
è possibile selezionare l'intervallo di tempo in cui vengono
inviati i segnali di comando per lo sblocco della porta o del
cancello. (L'intervallo di tempo in cui la porta o il cancello
restano sbloccati dipende dalle specifiche di ciascun blocco
elettrico.)
R È possibile collegare fino a 2 blocchi elettrici al monitor
principale. Quando si usa un citofono aggiuntivo, il numero
massimo di blocchi elettrici che possono essere connessi
al citofono dipende dal tipo di quest'ultimo. Per ulteriori
informazioni, rivolgersi al rivenditore.
R Per informazioni dettagliate sulle connessioni, vedere le
istruzioni d'uso in dotazione con il blocco elettrico e la Guida
di installazione di questo prodotto.
6.1.1 Configurazione dei blocchi elettrici
1
Menu principale ®
2
Selezionare "Dispositivi collegati" ®
3
Selezionare "Blocco elettrico" ®
4
Selezionare il citofono ("Citofono 1" o "Citofono 2")
al quale si desidera assegnare il blocco elettrico ®
.
5
Selezionare il tipo di blocco elettrico ®
6
Selezionare il dispositivo al quale è collegato il blocco
elettrico ®
.
7
Selezionare il tempo di sblocco ®
8
Premere M N.
Impostazioni blocco elettrico
Sono disponibili le opzioni indicate qui di seguito.
"Sblocco segn. acustico":
Determina se il citofono emette un cicalino quando il blocco
elettrico viene sbloccato. Vedere a pagina 20.
"Visualizzare l'ingresso dopo l'apertura":
Determina se estendere il tempo di visualizzazione
dell'immagine del citofono quando il blocco elettrico viene
sbloccato. Vedere a pagina 20.
6.1.2 Sblocco dei blocchi elettrici
1
Premere durante la conversazione o il
monitoraggio.
R Se sono disponibili 2 blocchi elettrici, selezionare
quello che si desidera sbloccare ®
premere
elettrico.
Nota:
R È possibile sbloccare solo la porta o il cancello durante una
conversazione o un monitoraggio.
16
®
.
.
.
per sbloccare un altro blocco
R Se si utilizzano più blocchi elettrici con citofoni differenti, è
possibile azionare unicamente i blocchi dal citofono al
quale questi sono collegati.

6.2 Utilizzo dei sensori

Quando si collega al monitor principale sensori comunemente
disponibili in commercio (come allarmi antincendio, pulsanti di
chiamata ecc.), è possibile ricevere notifiche sul monitor
principale se i sensori sono attivati.
R È possibile collegare fino a 2 sensori al monitor principale.
R Per informazioni dettagliate sulle connessioni, vedere le
istruzioni d'uso in dotazione con il sensore e la Guida di
installazione di questo prodotto.
6.2.1 Arresto di un allarme
Quando un sensore collegato è attivato, il monitor principale
emette un allarme e visualizza un messaggio che indica quale
sensore è stato attivato.
L'allarme suona per 3 minuti.
1
Per arrestare un allarme, premere M
. R L'allarme non può essere arrestato nei primi 5 secondi.
. Nota:
R Durante l'installazione o quando si esegue la
manutenzione dei sensori collegati, controllare che il
monitor principale sia in grado di ricevere correttamente gli
allarmi dai sensori.
R Se un sensore viene attivato durante il monitoraggio o una
chiamata, il monitor principale termina il monitoraggio o la
chiamata.
R Il monitor principale non è in grado di ricevere chiamate dal
citofono mentre l'allarme suona.

6.3 Integrazione PBX Panasonic

Questa funzione è disponibile unicamente per i modelli AZ.
Collegando il monitor principale a un PBX è possibile utilizzare
gli interni PBX per rispondere a chiamate da citofono.
Utilizzare esclusivamente un PBX Panasonic (pagina 4).
R Per informazioni dettagliate sulle connessioni, vedere le
istruzioni d'uso in dotazione con il PBX e la Guida di
installazione di questo prodotto.
Nota:
R Se si risponde a una chiamata del citofono con un interno
PBX, l'immagine della videocamera del citofono viene
visualizzata sul monitor principale e
visualizzato per indicare che un interno PBX ha una
chiamata in corso.
R Mentre
®
chiamate utilizzando il monitor principale.
R Il display si spegne quando la chiamata tra il citofono e
l'interno PBX termina, oppure dopo 3 minuti.
R Se si risponde a una chiamata del citofono con il monitor
principale, la chiamata continua a squillare all'interno per
15 - 30 secondi circa. Dopo aver risposto alla chiamata,
N.
è visualizzato, non è possibile rispondere a
viene
