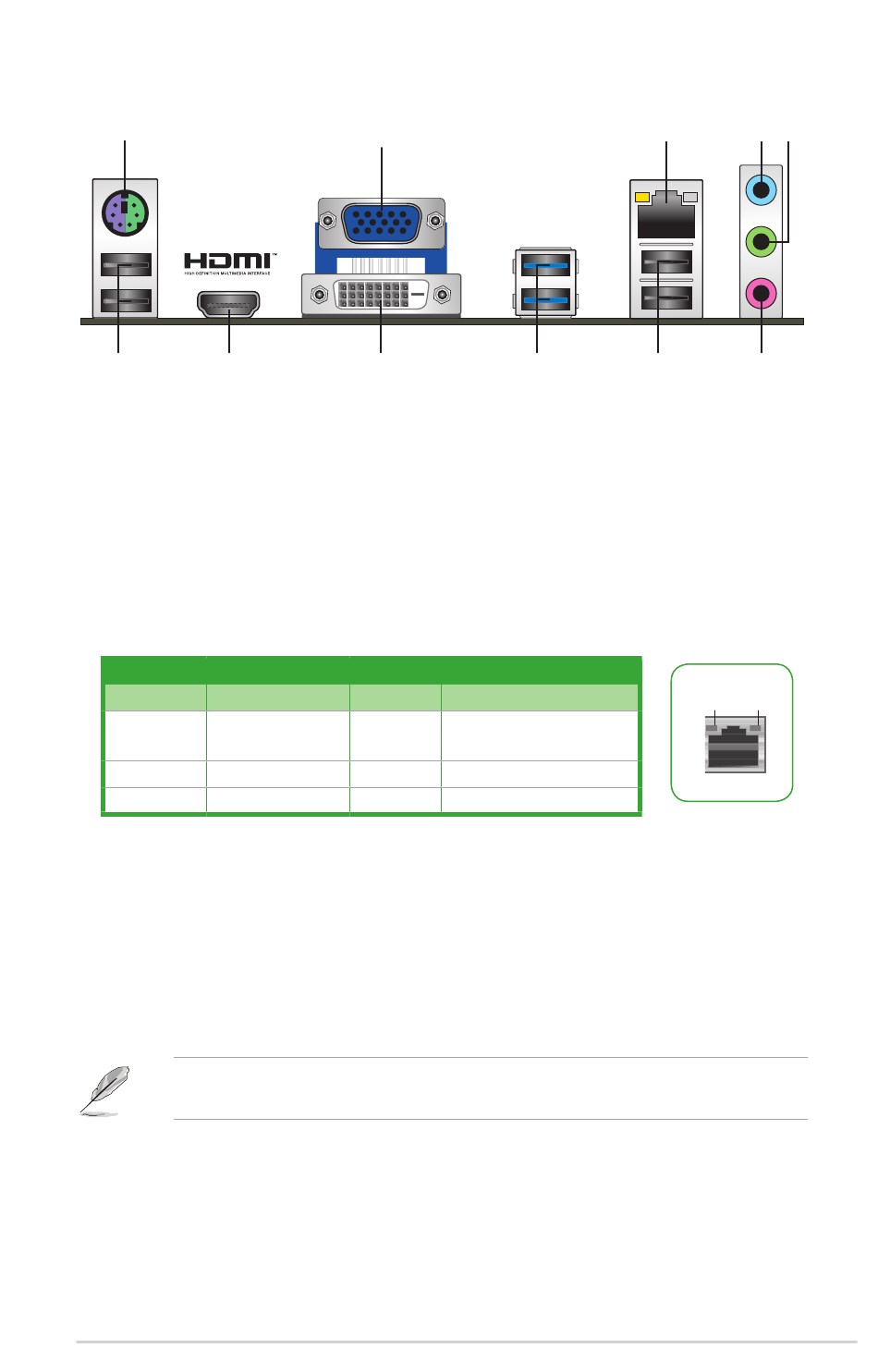

Rücktafelanschlüsse
1
11
10
1.
PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur/
Maus.
2.
Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-
Monitor oder andere VGA-kompatible Geräte.
3.
LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindungen zu
einem Local Area Network (LAN) mittels eines Netzwerk-Hubs.
Lan-Anschluss LED-Anzeige
Aktivität/Link LED Geschwindigkeit LED
Status
Beschreibung
AUS
Nicht
verbunden
ORANGE
Vebunden
BLINKEND Datenaktivität
4.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player
oder andere Audioquellen.
5.
Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet Kopfhörer oder
Lautsprecher. In den 2.1-, 4.1-, 5.1- und 7.1-Kanal-Konfigurationen, wird die Funktion
dieses Anschlusses zum Frontlautsprecherausgang.
6.
Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen.
Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge
in 2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration.
ASUS M5A78L-M PLUS/USB3
2
9
Status
Beschreibung
AUS
10Mb/s Verbindung
ORANGE 100Mb/s Verbindung
GRÜN
1Gbps Verbindung
3
8
7
Aktivitäts-/
Verbindungs-
4 5
6
Speed
LED
LED
LAN-
Anschluss
1-5
