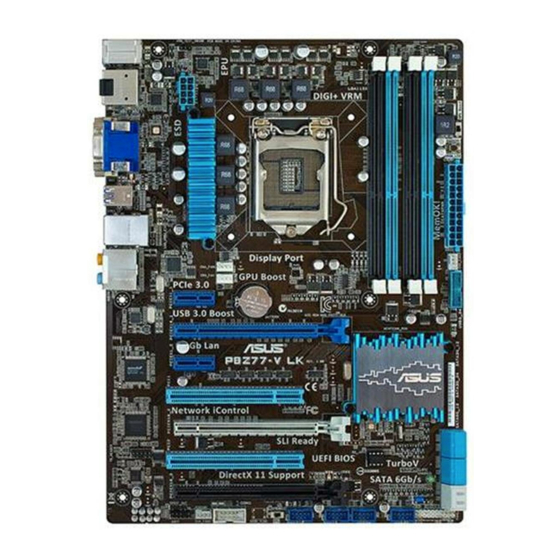

Asus P8Z77-V LK Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. P8Z77-V LK
  6. Handbuch
Asus P8Z77-V LK Handbuch

Asus P8Z77-V LK Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

P8Z77-V LK

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P8Z77-V LK

Inhaltszusammenfassung für Asus P8Z77-V LK

  • Seite 1 P8Z77-V LK...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Willkommen! ....................1-1 Paketinhalt ....................1-1 Sonderfunktionen ..................1-2 1.3.1 Leistungsmerkmale des Produkts ..........1-2 1.3.2 ASUS DIGI+ VRM Digital Power Design ........1-4 1.3.3 Exklusive ASUS-Funktionen ............1-4 1.3.4 ASUS Quiet Thermische Lösung ..........1-6 1.3.5 ASUS EZ DIY ................1-6 1.3.6...
  • Seite 4 Tools-Menü ....................3-31 Exit-Menü ....................3-33 3.10 Aktualisieren des BIOS ................3-34 3.10.1 ASUS Update ................3-34 3.10.2 ASUS EZ Flash 2 ............... 3-37 3.10.3 ASUS CrashFree BIOS 3 ............3-38 3.10.4 ASUS BIOS Updater ..............3-39 Kapitel 4: Software-Unterstützung Installieren eines Betriebssystems ............
  • Seite 5 Inhalt 4.3.9 Audio-Konfigurationen ..............4-15 Einführung in die Intel 2012 Desktop- ® Ansprechverhaltentechnologien .............. 4-16 4.4.1 Systemanforderungen für Intel 2012 Desktop- ® Ansprechverhaltentechnologien ..........4-16 4.4.2 Intel Smart Response-Technologie ........... 4-18 ® 4.4.3 Intel Rapid Start Technology ............. 4-19 ® 4.4.4 Intel Smart Connect Technology ..........

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Weitere Informationen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 9: P8Z77-V Lk Spezifikationsübersicht

    P8Z77-V LK Spezifikationsübersicht Sockel LGA1155 für 3./2. Gen Intel Core™ i7 / i5 / i3 / Pentium ® ® Celeron -Prozessoren** ® Unterstützt 32nm und 22nm CPU Unterstützt Intel Turbo Boost Technology 2.0* ® * Die Unterstützung für Intel Turbo Boost-Technologie 2.0 ist vom CPU- ®...

  • Seite 10: Asus Ez Diy

    ® - Unterstützt Buchsenerkennung, Multi-Streaming und Frontblenden-Buchsenumprogrammierung - Optischer S/PDIF-Ausgang auf der Rücktafel Intel Z77 Express-Chipsatz - unterstützt ASUS USB 3.0 Boost ® UASP-Modus.* 2 x USB 3.0/2.0-Anschlüsse auf Board-Mitte und Frontblende 2 x USB 3.0/2.0-Anschlüsse an der Rücktafel (blau)

  • Seite 11: Übertaktungsschutz

    1 x CMOS löschen Jumper BIOS-Funktionen 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3- Schnellwahltastenfunktion und ASUS DRAM SPD (Serial...
  • Seite 12 P8Z77-V LK Spezifikationsübersicht Zubehör 2 x Serielle ATA 6.0Gb/s-Kabel 1 x ASUS SLI-Bridge-Verbinder 1 x Benutzerhandbuch 1 x ASUS E/A Abdeckung 1 x Support-DVD Support-DVD Treiber ASUS-Hilfsprogramme ASUS Update Antivirus-Software (OEM-Version) Formfaktor ATX Formfactor, 12”x 8.8” (30.5cm x 22.4 cm)

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Kapitel 1: Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P8Z77-V LK-Motherboards! P8Z77-V LK-Motherboards! Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards!

  • Seite 14: Sonderfunktionen

    -Prozessoren der dritten Generation unterstützt. ® Vollintegriertes USB 3.0 ASUS unterstützt strategischen USB 3.0-Zugang auf der Front- sowie Rücktafel – mit insgesamt 4 USB 3.0-Anschlüssen. Erleben Sie die neuesten Plug & Play-Standards mit 10 mal schnelleren Verbindungsgeschwindigkeiten als USB 2.0. Dieses Motherboard bietet Ihnen somit bequemen Hochgeschwindigkeitszugang.

  • Seite 15: Intel ® Smart Response-Technologie

    Wartezeiten sowie die Verringerung unnötiger Festplattenumdrehungen. Diese Technologie kombiniert SSD-Leistungen mit Festplattenkapazitäten und läuft vier Mal schneller als ein gewöhnliches Festplattensystem, ist somit ein wichtiger Bestandteil der umweltfreundlichen Computertechnologie von ASUS. * Intel Smart Response-Technology wird nur von der Intel Core™-Prozessorfamilie der zweiten...

  • Seite 16: Asus Digi+ Vrm Digital Power Design

    Dieses Motherboard ist bereit für die Ökodesign Richtlinie der Europäischen Union, welche Anforderungen an Produkte und deren Energieeffizienz im Kontrast zu deren Energieverbrauch stellt. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 17: Network Icontrol

    Funktionen, ohne zwischen verschiedenen Anwendungen hin und her schalten zu müssen. ASUS TurboV Fühlen Sie den Adrenalinschub von Übertaktung in Echtzeit, jetzt mit ASUS TurboV. Dieses einfache Übertaktungswerkzeug ermöglicht Ihnen die Übertaktung ohne das Betriebssystem verlassen oder neu starten zu müssen. Mit seiner benutzerfreundliche Schnittstelle ist die Übertaktung nur einige Mausklick weit entfernt.

  • Seite 18: Asus Quiet Thermische Lösung

    ASUS Quiet Thermal macht das System noch stabiler und verbessert die Übertaktungsmöglichkeiten. Fan Xpert+ ASUS Fan Xpert ermöglicht Ihnen die intelligente Regelung der Gehäuse- und CPU- Lüftergeschwindigkeiten entsprechend der Umgebungstemperatur, welche von unterschiedlichen klimatischen Bedingungen, der Region und der Systembelastung abhängig ist.

  • Seite 19: Asus Ez-Flash

    ASUS EZ-Flash 2 ASUS EZ Flash 2 ist eine benutzerfreundliche Anwendung und ermöglicht Ihnen das BIOS zu aktualisieren, ohne auf eine Startdiskette oder auf eine Betriebssystem basierende Anwendung zugreifen zu müssen. 1.3.6 Weitere Sonderfunktionen LucidLogix Virtu MVP™ ® LucidLogix Virtu MVP™ mit der HyperFormance™-Technologie steigert die Leistung ®...
  • Seite 20 Kapitel 1: Produkteinführung...

  • Seite 21: Kapitel 2: Hardwarebeschreibungen

    Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS P8Z77-V LK...

  • Seite 22: Motherboard-Übersicht

    +VRM SPDIFO _HDMI 1442 EATX12V MemOK! USB3_12 LAN_USB3_E12 CHA_FAN1 AUDIO 1042 CPU_FAN PCIEX1_1 Lithium Cell CMOS Power USB3_34 8111F PCIEX16_1 P8Z77-V LK PCIEX1_2 Intel ® 1083 PCI1 Super PCIEX16_2 64Mb PCI2 BIOS SB_PWR PCIEX16_3 CLRTC SPDIF_OUT USB910 USB78 USB56 USB34...
  • Seite 23 Intel Z77 Serial ATA 6.0 Gb/s-Anschlüsse (7-pol. SATA6G_1/2 [grau]) ® 2-25 Systemtafelanschluss (20-8 pol. PANEL) 2-21 USB-Anschlüsse (10-1 pol. USB3~10) 2-20 Serieller Anschlusssockel (10-1 pol. COM1) 2-21 Fronttafelaudioanschluss (10-1 pol. AAFP) 2-22 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) ASUS P8Z77-V LK...

  • Seite 24: Zentralverarbeitungseinheit (Cpu)

    Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. •...

  • Seite 25: Systemspeicher

    Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. P8Z77-V LK P8Z77-V LK 240-pin DDR3 DIMM sockets Empfohlene Speicherkonfigurationen Wir empfehlen Ihnen, dass Sie die Speichermodule für bessere Übertaktungsmöglichkeiten in den blauen Steckplätzen installieren.
  • Seite 26 Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (mit vier DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. Besuchen Sie für die neuste QVL die ASUS-Webseite www.asus.com. P8Z77-V LK Motherboard �iste �ualifizierter Anbieter ��V�� �iste �ualifizierter Anbieter ��V��...
  • Seite 27 Timing Spannung DIMM-Sockel-Support(Optional) Marke -Nr. 1 DIMM 2 DIMMs 4 DIMMs Kingston KHX2250C9D3T1K2/4GX(XMP) 4GB(2x 2GB) 1.65V • • • P8Z77-V LK Motherboard �iste �ualifizierter Anbieter ��V�� �iste �ualifizierter Anbieter ��V�� (QVL) DDR3 2200MHz Anbieter Part Nr. Größe Chip- Chip Timing Spannung DIMM-Sockel-Support(Optional) Marke -Nr.
  • Seite 28 P8Z77-V LK Motherboard �iste �ualifizierter Anbieter ��V�� �iste �ualifizierter Anbieter ��V�� (QVL) DDR3 1866MHz Anbieter Part Nr. Größe Chip- Chip Timing Spannung DIMM-Sockel-Support(Optional) Marke -Nr. 1 DIMM 2 DIMMs 4 DIMMs CORSAIR CMT4GX3M2A1866C9(XMP) 4GB(2 x 2GB) DS 9-9-9-24 1.65V • • • CORSAIR...
  • Seite 29 DS - • • • Mushkin 998659(XMP) 6GB(3 x 2GB) DS - 9-9-9-24 1.5~1.6V • • • P8Z77-V LK Motherboard �iste �ualifizierter Anbieter ��V�� �iste �ualifizierter Anbieter ��V�� (QVL) DDR3 1333MHz Anbieter Part Nr. Größe Chip- Chip -Nr. Timing Spannung DIMM-Sockel- Marke Support(Optional)
  • Seite 30 Anbieter Part Nr. Größe Chip-Marke Chip -Nr. Timing Spannung DIMM-Sockel-Support(Optional) 1 DIMM 2 DIMMs 4 DIMMs Crucial CT12864BA1339.8FF Micron 9FF22D9KPT • • • Crucial CT25664BA1339.16FF Micron 9KF27D9KPT • • • Crucial BL25664BN13 7-7-7-24 1.65V • • • 37.16FF (XMP) (3 x 2GB) ELPIDA EBJ10UE8EDF0-DJ-F ELPIDA...
  • Seite 31 138EY TAKEMS TMS2GB364D081- 7-7-7-20 1.5V • • 107EY TAKEMS TMS2GB364D081- 8-8-8-24 1.5V • • 138EY TAKEMS TMS2GB364D082- 8-8-8-24 1.5V • • 138EW UMAX E41302GP0-73BDB UMAX U2S24D30TP-13 • • • WINTEC 3WVS31333-2G-CNR AMPO AM3420803-13H • • • ASUS P8Z77-V LK 2-11...
  • Seite 32 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper-DIMM-Unterstützung basiert auf den physikalischen Eigenschaften der entsprechenden CPUs. Um Hyper DIMM zu unterstützen, laden Sie in BIOS die Einstellungen für X.M.P. oder D.O.C.P. • Die neueste QVL finden Sie auf der ASUS-Webseite. 2-12 Kapitel 2: Hardwarebeschreibungen...

  • Seite 33: Erweiterungssteckplätze

    PCIe 3.0/2.0 x16_2-Steckplatz [grau] (single im x16 oder dual im x8 / x8-Modus) PCI-Steckplatz_2 PCIe 2.0 x16_3-Steckplatz [scwarz] (im x4-Modus) PCI Express Betriebsmodus VGA-Konfiguration PCIe 3.0/2.0 x16_1 PCIe 3.0/2.0 x16_2 Single VGA/PCIe-Karte (Für Single VGA empfohlen) Duale VGA/PCIe-Karte ASUS P8Z77-V LK 2-13...

  • Seite 34: Irq-Zuweisungen Für Dieses Motherboard

    • Um die beste Grafikleistung zu erzielen, benutzen Sie bei der Verwendung einer einzelnen Grafikkarte zuerst den PCIe 3.0/2.0 x16_1-Steckplatz (blau) für eine PCI Express x16-Grafikkarte. • Benutzen Sie für den CrossFireX™ oder SLI™-Modus die PCIe 3.0/2.0 x16_1 und Benutzen Sie für den CrossFireX™ oder SLI™-Modus die PCIe 3.0/2.0 x16_1 und PCIe 3.0/2.0 x16_2 -Steckplätze für Ihre PCI Express x16-Grafikkarten, um eine bessere Leistung zu erzielen.

  • Seite 35: Jumper

    P8Z77-V LK Normal Clear RTC (Default) P8Z77-V LK Clear RTC RAM So wird das RTC-RAM gelöscht: Schalten Sie den Computer aus und trennen Sie ihn vom Netz. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standard- einstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 36: Onboard-Schalter

    Meldung, um Sie daran zu erinnern, dass das BIOS auf seine Standardwerte zurückgesetzt wurde. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK!-Funktion benutzt haben, die neuste BIOS-Version von der ASUS-Webseite unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren. 2-16 Kapitel 2: Hardwarebeschreibungen...
  • Seite 37 Das Einstellen dieses Schalters zu Enable wird das System für schnelle, aber stabile Taktgeschwindigkeiten optimieren. GPU Boost P8Z77-V LK P8Z77-V LK GPU Boost switch • Um gute Systemleistungen zu erhalten, stellen Sie den Schalter bei augeschalteten System zu Enable. •...

  • Seite 38: Onboard Leds

    SB_PWR P8Z77-V LK Standby Power Powered Off P8Z77-V LK Onboard LED DRAM LED Die DRAM LED zeigt den DRAM-Status während des POST (Power-on Self Test) an. Falls ein Fehler gefunden wird, wird die DRAM-LED solange aufleuchten, bis der Fehler behoben wurde. Dieses benutzerfreundliche Design bietet eine intiutive Lösung, Fehler in nur einer Sekunde zu lokalisieren.
  • Seite 39 GPU Boost LED Die GPU Boost LED leuchtet, wenn der GPU Boost-Schalter auf Enable steht. GPU LED P8Z77-V LK P8Z77-V LK GPU Boost LED EPU LED Die EPU LED leuchtet, wenn der EPU-Schalter auf Enable gestellt ist. EPU_LED P8Z77-V LK...

  • Seite 40: Interne Anschlüsse

    Modulkabel mit diesen Anschluss und installieren Sie dann das serielle Modul in einer Öffnung an der Rückseite des Gehäuses. COM1 PIN 1 P8Z77-V LK P8Z77-V LK Serial port (COM1) connector Das COM-Modul muss separat erworben werden. 2-20 Kapitel 2: Hardwarebeschreibungen...
  • Seite 41 PIN 1 P8Z77-V LK HD-audio-compliant Legacy AC’97 pin definition compliant definition P8Z77-V LK Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. •...
  • Seite 42 Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. P8Z77-V LK SPDIF_OUT P8Z77-V LK Digital audio connector Das S/PDIF-Modul muss separat erworben werden. CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol. CPU_FAN, 4-pol. CHA_ CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol. CPU_FAN, 4-pol. CHA_ (4-pol.
  • Seite 43 USB 3.0-Fronttafelkabel bei Ihrem Systemgehäuse vorhanden ist, können Sie mit diesem USB 3.0-Anschluss eine Fronttafel USB 3.0-Lösung einrichten. USB3_34 P8Z77-V LK P8Z77-V LK USB3.0 Front panel connector Sie können die ASUS-Fronttafel-USB-3.0-Klemme mit diesen Anschluss verbinden, um eine Fronttafel-USB-3.0-Lösung zu schaffen. Intel Intel Z77 Serial ATA 3.0 Gb/s-Anschlüsse (7-pol. SATA3G_1–4 [blau]) ®...
  • Seite 44 Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leistungsrechner unter http://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de Liste empfohlener Netzteile. 2-24 Kapitel 2: Hardwarebeschreibungen...
  • Seite 45 P8Z77-V LK IDE_LED PWRSW RESET * Requires an ATX power supply P8Z77-V LK System panel connector • Systemstrom-LED (2-pol. PLED) Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten.

  • Seite 46: Aufbau Des Computersystems

    Aufbau des Computersystems 2.3.1 Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC-Gehäuse Netzteil Intel LGA 1155 CPU Intel LGA 1155-kompatibler CPU-Lüfter DIMM SATA-Festplatte Optisches SATA-Laufwerk (Optional) Grafikkarte �Optional� Das Werkzeug und die Komponenten in der Tabelle sind nicht im Motherboard-Paket enthalten.

  • Seite 47: Installieren Der Cpu

    2.3.2 Installieren der CPU Die LGA1156 CPU ist nicht mit LGA1155-Sockeln kompatibel. Installieren Sie KEINE LGA1156 CPU in den LGA1155-Sockel. ASUS P8Z77-V LK 2-27...
  • Seite 48 2-28 Kapitel 2: Hardwarebeschreibungen...

  • Seite 49: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.3.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter: ASUS P8Z77-V LK 2-29...
  • Seite 50 So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: 2-30 Kapitel 2: Hardwarebeschreibungen...

  • Seite 51: Installieren Eines Dimms

    2.3.4 Installieren eines DIMMs Entfernen eines DIMMs ASUS P8Z77-V LK 2-31...

  • Seite 52: Motherboard-Installation

    2.3.5 Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard-Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. 2-32 Kapitel 2: Hardwarebeschreibungen...
  • Seite 53 P8Z77-V LK Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. ASUS P8Z77-V LK 2-33...

  • Seite 54: Atx-Netzanschluss

    2.3.6 ATX-Netzanschluss ODER 2-34 Kapitel 2: Hardwarebeschreibungen...

  • Seite 55: Sata-Gerätanschlüsse

    2.3.7 SATA-Gerätanschlüsse ODER ASUS P8Z77-V LK 2-35...

  • Seite 56: E/A-Anschlüsse Auf Der Vorderseite

    2.3.8 E/A-Anschlüsse auf der Vorderseite USB 2.0-Anschluss Fronttafelaudioanschluss AAFP USB 2.0 USB 3.0-Anschluss USB 3.0 2-36 Kapitel 2: Hardwarebeschreibungen...

  • Seite 57: Erweiterungskarten

    2.3.9 Erweiterungskarten PCIe x16-Karten installieren PCIe x1-Karten installieren PCI-Karten installieren ASUS P8Z77-V LK 2-37...

  • Seite 58: Rücktafelanschlüsse

    2.3.10 Rücktafelanschlüsse Rücktafelanschlüsse PS/2-Maus- und Tastaturcombianschluss USB 3.0-Anschlüsse 1 und 2 USB 3.0-Anschlüsse 1 und 2 -Anschlüsse 1 und 2 1 und 2 Optischer S/PDIF-Ausgang DVI-Anschluss -Anschluss VGA-Ausgang HDMI-Anschluss Realtek LAN (RJ-45)-Anschlüsse* 10. DisplayPort ® Audio E/A-Anschlüsse** Audio E/A-Anschlüsse** ** 11.

  • Seite 59: Beschreibung

    Line In Line In Line In Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher Grau – – – Seitenlautsprecher ASUS P8Z77-V LK 2-39...

  • Seite 60: Audio E/A-Verbindungen

    2.3.11 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern 2-40 Kapitel 2: Hardwarebeschreibungen...
  • Seite 61 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern ASUS P8Z77-V LK 2-41...

  • Seite 62: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: Monitor Externe SCSI-Geräte (fangen Sie mit dem letzten Gerät in der Kette an)

  • Seite 63: Kapitel 3: Bios-Setup

    Kapitel 3: BIOS-Setup Kennenlernen des BIOS Das UEFI BIOS von ASUS ist eine Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOS-Kontrolle ersetzt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 64: Ez Mode

    Advanced Mode (F7) Boot Menu(F8) Default(F5) Menüs des erweiterten Modus anzeigen Energiesparmodus Optimierte Standardwerte Auswahl der Bootgeräteprioritäten ASUS-Optimierter Modus Normaler Modus Auswahl der Bootgeräteprioritäten Zeigt Systemeingenschaften für den Funktionen des erweiterten aktuellen Modus auf der rechten Seite modus auswählen •...

  • Seite 65: Advanced Mode (Erweiterter Modus)

    Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen und Monitor Lüftereinstellungen ändern. Boot Hier können Sie die Systemstartkonfiguration ändern. Tool Hier können Sie die Einstellung für Sonderfunktionen konfigurieren. Exit Hier können Sie die Beenden-Optionen wählen und die Standardeinstellungen laden. ASUS P8Z77-V LK...
  • Seite 66 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

  • Seite 67: Main-Menü

    Time Clock (RTC) RAM löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 2.2.5 Jumper für Details. Die Elemente Administrator oder User Password oben im Fenster zeigen • Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS P8Z77-V LK...

  • Seite 68: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 69: Ai Tweaker-Menü

    Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: ASUS P8Z77-V LK...

  • Seite 70: Ai Overclock Tuner [Auto]

    Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. [Auto] Lädt automatisch die optimalen Systemeinstellungen. [Manual] Lässt Sie die Parameter für die Übertaktung selbst festlegen. [X.M.P.] Wenn Sie Speichermodule installieren, welche die eXtreme Memory Profile (X.M.P.) Technologie unterstützen, wählen Sie dieses Element, um das...
  • Seite 71 CPU-Modellen. Enhanced Intel SpeedStep Technology [Enabled] Ermöglicht die Aktivierung/Deaktivierung der Enhanced Intel SpeedStep-Technologie ® (EIST). [Disabled] Deaktiviert diese Funktion. [Enabled] Das Betriebssystem kann die Prozessorspannung und -kernfrequenz dynamisch anpassen, was zu niedrigeren Gesamtenergieverbrauch sowie Hitzeerzeugung führen kann. ASUS P8Z77-V LK...

  • Seite 72: Load-Line Calibration [Auto]

    Turbo Mode [Enabled] Dieses Element erscheint nur, wenn Sie Enhanced Intel SpeedStep Technology zu [Enabled] setzen. [Enabled] Erlaubt den Prozessorkernen unter bestimmten Bedingungen schneller als die festgelegte Frequenz zu laufen. [Disabled] Deaktiviert diese Funktion. Die folgenden fünf Elemente erscheinen nur, wenn Sie die beiden Elemente Enhanced Intel SpeedStep Technology und Turbo Mode zu [Enabled] setzen.

  • Seite 73: Cpu Voltage [Offset Mode]

    0.800V bis 1.990V in 0.005V-Schritten. Beziehen Sie sich auf die CPU-Dokumentation, bevor Sie die Einstellungen der CPU- Spannung vornehmen. Das Einstellen einer hohen Spannung kann die CPU dauerhaft beschädigen und die Einstellung einer niedrigen Spannung zu einem instabilen System führen. ASUS P8Z77-V LK 3-11...

  • Seite 74: Igpu Voltage [Offset Mode]

    iGPU Voltage [Offset Mode] [Manual Mode] Hier können Sie eine feste iGPU-Spannung einstellen. [Offset Mode] Hier können Sie die Offset-Spannung einstellen. iGPU Offset Voltage [Auto] Erlaubt Ihnen die Einstellung der iGPU Offset-Spannung. Die Werte reichen von 0.005V bis 0.635V in 0.005V-Schritten. iGPU Manual Voltage [Auto] Dieses Element erscheint nur, wenn iGPU Voltage auf [Manual Mode] eingestellt wurde und ermöglicht Ihnen eine feste iGPU-Frequenz einzustellen.

  • Seite 75: Cpu Pll Voltage [Auto]

    Hier können Sie die CPU- und PCH PL-Spannung einstellen. Der Bereich erstreckt sich von 1,80V bis 1,90V in 0,1V-Schritten. Konfigurationsoptionen: [Auto] [+0.1V] CPU Spread Spectrum [Auto] [Auto] Automatische Konfiguration. [Disabled] Verbessert die BCLK-Übertaktungsfähigkeit. [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. ASUS P8Z77-V LK 3-13...

  • Seite 76: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced...

  • Seite 77: Cpu Configuration

    Erlaubt die Auswahl der Anzahl der, in jedem Prozessorpaket zu aktivierenden, CPU-Kerne. Konfigurationsoptionen: [All] [1] [2] [3] Limit CPUID Maximum [Disabled] [Enabled] Ermöglicht älteren Betriebssystemen auch ohne Unterstützung für CPUs mit erweiterten CPUID-Funktionen zu booten. [Disabled] Deaktiviert diese Funktion. ASUS P8Z77-V LK 3-15...
  • Seite 78 Execute Disable Bit [Enabled] [Enabled] Aktiviert die No-Execution Page Protection-Technologie. [Disabled] Zwingt den XD-Funktionszeiger immer auf Null (0) zurückzukehren. Intel(R) Virtualization Tech [Disabled] [Enabled] Ermöglicht einer Hardware-Plattform mehrere Betriebssysteme gleichzeitig oder einzeln auszuführen, indem es einem System ermöglicht, virtuell als mehrere Systeme zu arbeiten.

  • Seite 79: Pch Configuration

    Konfigurationsoptionen: [Enabled] [Disabled] Die folgenden drei Elemente erscheinen nur, wenn Intel(R) Rapid Start Technology auf [Enabled] eingestellt ist. Entry on S3 RTC Wake [Enabled] Hier können Sie die den iFFS-Aufruf zu S3 RTC-Aufwecken aktivieren/deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] ASUS P8Z77-V LK 3-17...

  • Seite 80: Sata Configuration

    Entry After [Immediately] Dieses Element erscheint nur, wenn Entry on S3 RTC Wake auf [Enabled] eingestellt ist. Sie können damit den RTC-Aufwecktimer beim S3-Einstieg einstellen. Konfigurationsoptionen: [Immediately] [1 minute] [2 minute] [5 minute] [10 minute] [15 minute] [30 minute] [1 hour] [2 hours] Active Page Threshold Support [Disbaled] Hier können Sie die Unterstützung für Active Page Threshold aktivieren/deaktivieren.
  • Seite 81 Funktion das Einblenden von Warnmeldungen während POST. Konfigurationsoptionen: [Enabled] [Disabled] Hot Plug [Disabled] Dieses Element erscheint nur, wenn Sie SATA mode auf [AHCI Mode] oder [RAID Mode] einstellen. Damit können Sie die SATA Hot Plug-Unterstützung aktivieren/deaktiviern. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P8Z77-V LK 3-19...

  • Seite 82: System Agent Configuration

    ��.5.4 System Agent Configuration UEFI BIOS Utility - Advanced Mode Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ System Agent Configuration > System Agent Bridge Name IvyBridge Enable or disable memory remap above Memory Remap Feature Enabled > Graphics Configuration > NB PCIe Configuration Memory Remap Feature [Enabled] [Enabled] Hier können Sie den Speicher über 4GB neu einrichten.

  • Seite 83: Usb Configuration

    Intel xHCI Mode [Smart Auto] Hier können Sie den Betriebsmodus für den Intel xHCI-Controller einstellen. Konfigurationsoptionen: [Smart Auto] [Auto] [Enabled] [Disabled] EHCI Hand-off [Disabled] [Enabled] Aktiviert die Unterstützung für Betriebssysteme ohne eine EHCI Hand-Off- Funktion. [Disabled] Deaktiviert diese Funktion. ASUS P8Z77-V LK 3-21...

  • Seite 84: Onboard Devices Configuration

    ��.5.� Onboard Devices Configuration HD Audio Controller [Enabled] [Enabled] Aktiviert den High-Definition Audio Controller. [Disabled] Deaktiviert diesen Controller. Die folgenden zwei Elemente erscheinen nur, wenn Azalia HD Audio auf [Enabled] eingestellt ist. Front Panel Type [HD] Hier können Sie den Modus des Fronttafelaudioanschlusses (AAFP) auf Legacy AC’97 oder High-Definition Audio einstellen, je nachdem, welcher Audiostandard vom Fronttafelmodul unterstützt wird.

  • Seite 85: Serial Port Configuration

    Dieses Element erscheit nur, wenn Sie Serial Port auf [Enabled] einstellen und gibt Ihnen die Möglichkeit, die Basisadresse des seriellen Anschlusses auswählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] ] [IO=3E8h; IRQ=4] IO=3E8h; IRQ=4] ] [IO=2E8h; IRQ=3] IO=2E8h; IRQ=3] ] ASUS P8Z77-V LK 3-23...

  • Seite 86: Apm

    3.5.7 EFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ APM > Allow BIOS yo switch off some power at S5 to get the system ready for ErP Restore AC Power Loss Power Off requirement.

  • Seite 87: Network Stack

    S5 to get the system ready for ErP requirement. When set to Enabled, all other PME options will be switched off. Network Stack [Disable Link] Hier können Sie den UEFI-Netzwerk-Stack aktivieren/deaktivieren. Konfigurationsoptionen: [Disable Link] [Enable] ASUS P8Z77-V LK 3-25...

  • Seite 88: Monitor-Menü

    Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: 3-26 Kapitel 3: BIOS-Setup...

  • Seite 89: Cpu Temperature / Mb Temperature [Xxxºc/Xxxºf]

    Verwenden Sie die Tasten <+> and <->, um den maximalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur die Höchstgrenze erreicht, wird der CPU-Lüfter im maximalen Arbeitszyklus betrieben. CPU Lower Temperature [20] Zeigt die Mindestgrenze der CPU-Temperatur an. ASUS P8Z77-V LK 3-27...

  • Seite 90: Anti Surge Support [Enabled]

    CPU Fan Min. Duty Cycle(%) [20] Verwenden Sie die Tasten <+> and <->, um den minimalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 0% und 100%. Wenn die CPU-Temperatur 40ºC unterschreitet, wird der CPU-Lüfter im minimalen Arbeitszyklus betrieben. Chassis 1/2/3 Q-Fan Control [Enabled] [Disabled] Deaktiviert die Gehäuse1/2/3 Q-Fan-Kontrollfunktion.

  • Seite 91: Boot-Menü

    Full Screen Logo [Enabled] [Enabled] Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Wait For ‘F1’ If Error [Enabled] [Disabled] Deaktiviert diese Funktion. [Enabled] Das System wartet beim Auftreten von Fehlern auf das Drücken der Taste <F1>.

  • Seite 92: Setup Mode [Ez Mode]

    • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie: ® - Auf <F5> drücken, nachdem das ASUS Logo erscheint. - Nach POST auf <F8> drücken. Boot Override Diese Elemente zeigen die verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.

  • Seite 93: Tools-Menü

    Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2. ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.

  • Seite 94: Asus Spd Information

    • Nur empfohlen, um die BIOS-Datei zu aktualisieren, die von der gleichen Speicher/ CPU-Konfiguration und BIOS-Version stammt. ASUS SPD Information DIMM Slot # [Slot 1] Zeigt die Serial Presence Detect (SPD) -Information des im ausgewählten Steckplatzes installierten DIMMs an. Konfigurationsoptionen: [Slot 1] [Slot 2] [Slot 3] [Slot 4]...

  • Seite 95: Exit-Menü

    Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. ASUS EZ Mode Mit dieser Option können Sie zum EZ Mode-Fenster wechseln. �aunch EFI Shell from filesystem device Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS P8Z77-V LK 3-33...

  • Seite 96: Aktualisieren Des Bios

    Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update oder BIOS Updater, um das ursprüngliche BIOS des Motherboards zu kopieren. 3.10.1...

  • Seite 97: Bios Über Das Internet Aktualisieren

    Wählen Sie in der Liste der Optionen Update BIOS from Internet (BIOS über das Internet aktualisieren) und drücken Sie auf Next (Weiter). Wählen Sie den Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden. Falls Sie die Funktionen BIOS downgradable (BIOS-Downgrade) und auto BIOS backup (Autom.

  • Seite 98: Bios Über Eine Bios-Datei Aktualisieren

    Die hier bereitgestellten Abbildungen sind nur als eine Referenz anzusehen. Die tatsächlichen BIOS-Informationen variieren mit Modellen. • Beziehen Sie sich auf das Software-Handbuch auf der Support-DVD oder besuchen Sie für detaillierte Software-Konfiguration die ASUS-Webseite unter www.asus.com. 3-36 Kapitel 3: BIOS-Setup...

  • Seite 99: Asus Ez Flash 2

    3.10.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 100: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 101: Asus Bios Updater

    3.10.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 102: Die Bios-Datei Aktualisieren

    Die BIOS-Datei aktualisieren So aktualisieren Sie die BIOS-Datei mit dem BIOS-Updater. In der FreeDOS-Eingabeaufforderung, geben Sie bupdater /pc /g ein und drücken die <Eingabetaste> D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.18 [2010/04/29] Current ROM Update ROM BOARD: Unknown...

  • Seite 103: Kapitel 4: Software-Unterstützung

    Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 104: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.

  • Seite 105: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite II ASUS AI Suite II ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. AI Suite II installieren So installieren Sie AI Suite II: Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 106: Turbov Evo

    4.3.2 TurboV EVO ASUS TurboV EVO stellt TurboV vor, welches die manuelle Anpassung der CPU-Frequenz und bezogener Spannungen ermöglicht, sowie die Funktion Auto Tuning, welche automatisch und einfach übertaktet und eine allgemeine Systemleistungssteigerung ermöglicht. Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie TurboV EVO durch Tool (Extras) >...
  • Seite 107 Klicken Sie auf ON, um CPU Ratio zu aktivieren. Sie werden aufgefordert das System neu zu starten. Klicken Sie auf Yes, um die Änderungen anzuwenden. CPU Ratio Standard- Alle Änderungen einstellungen sofort übernehmen laden Alle Änderungen verwerfen ASUS P8Z77-V LK...
  • Seite 108 Ziehen Sie den Regler nach oben oder unten, um den gewünschten Wert einzustellen. Einstellregler • Setzen Sie das Element CPU Ratio Setting im BIOS auf [Auto] bevor Sie die CPU Ratio-Funktion in TurboV verwenden. Beziehen Sie sich auf Kaptiel 3 des Motherboard-Benutzerhandbuches für Details.

  • Seite 109: Auto Tuning

    Übertaktung zu starten. TurboV übertaktet automatisch die CPU, speichert die BIOS- Einstellungen und startet das System neu. Nachdem Sie Windows wieder betreten, informiert Sie eine Nachricht über den Erfolg von Auto Tuning. Zum Verlassen auf OK klicken. ASUS P8Z77-V LK...

  • Seite 110: Digi+ Vrm

    Die tatsächliche Leistungssteigerung kann ja nach installierten CPU-Modell und DRAM unterschiedlich ausfallen. • Entfernen Sie NICHT das Thermalmodul, da die thermischen Bedingungen überwacht werden müssen. Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. Kapitel 4: Software-Unterstützung...

  • Seite 111: Epu

    Wählen Sie From the Last Reset (Seit dem Reset), um die gesamte CO2- *• Reduzierung seit dem Drücken der Taste Clear (Löschen) anzuzeigen. • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS P8Z77-V LK...

  • Seite 112: Fan Xpert

    Temperatur 70°C übersteigt. User: ermöglicht, unter bestimmten Einschränkungen, die manuelle Konfiguration des • Lüfterprofils. Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. Kapitel 4: Software-Unterstützung 4-10...

  • Seite 113: Probe Ii

    Anpassung des Zeitintervalls für Sensorwarnungen oder die Änderung der Temperatureinheiten. Konfiguration speichern Konfiguration Einstellungen Standardgrenzwerte laden übernehmen für jeden Sensor laden Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS P8Z77-V LK 4-11...

  • Seite 114: Usb 3.0 Boost

    4.3.7 USB 3.0 Boost Die exklusive ASUS USB 3.0 Boost-Funktion bietet eine Geschwindigkeitssteigerung für USB 3.0-Geräte und aktuelle Unterstützung des USB Attached SCSI-Protokolls (UASP). Mit USB 3.0 Boost können Sie die Übertragungsgeschwindigkeiten Ihrer USB 3.0-Geräte sehr einfach steigern. USB 3.0 Boost starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie USB 3.0 Boost durch klicken auf Tool >...

  • Seite 115: Mylogo2

    4.3.8 MyLogo2 Mit ASUS MyLogo können Sie das Boot-Logo anpassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. Personifizieren Sie Ihren Computer gleich von Anfang an ASUS Update starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie MyLogo durch klicken auf Update>...
  • Seite 116 Klicken Sie auf Auto Tune, um die Bildgröße oder Auflösung zu konfigurieren. Sie können auf Booting Preview klicken, um eine Vorschau des Boot-Logos zu sehen. Klicken Sie dann auf Next. Klicken Sie auf Flash, um die Aktualisierung des Boot-Logos mit den neuen Bild auszuführen.

  • Seite 117: Audio-Konfigurationen

    Status der analogen und digitalen Anschlüsse Realtek HD Audio Manager für Windows XP Verlassen Konfigurations- optionen Minimieren Kontrolleinstel- lungen Informationen Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.comn. ASUS P8Z77-V LK 4-15...

  • Seite 118: Ansprechverhaltentechnologien

    Einführung in die �ntel Einführung in die �ntel 2012 Desktop- ® Ansprechverhaltentechnologien Dieses Dokument zeigt eine Übersicht der Installations- und Konfigurationsvorgänge der Intel 2012 Desktop-Ansprechverhaltentechnologien. ® Die Intel 2012 Desktop-Ansprechverhaltentechnologien beinhalten die folgenden: ® • Intel Smart Response Technology ® •...

  • Seite 119: Ssd-Kapazitätsanforderungen

    Intel ® 2012 Desktop-Ansprechverhaltentechnologie wird nur von den internen Intel ® SATA-Anschlüssen (grau & blau) unterstützt. • Die Leistung von Intel ® Smart Response Technology und Intel ® Rapid Storage Technology variiert je nach installierter SSD. ASUS P8Z77-V LK 4-17...

  • Seite 120: So Installieren Sie Intel ® Smart Response-Technologie

    4.4.2 Intel Smart Response-Technologie ® Intel Smart Response-Technologie erhöht die Gesamtsystemleistung. Sie verwendet eine ® schnelle SSD (mit min. 18.6GB frei) als ein Zwischenspeicher (Cache) für oft verwendete Prozesse, um den Austausch zwischen Festplatte/Hauptspeicher zu beschleunigen. Hauptvorteile liegen in beschleunigten Festplattengeschwindigkeiten, verringerte Betriebs- und Wartezeiten sowie maximale Speicherverwertung.

  • Seite 121: Intel ® Rapid Start Technology

    Wenn Sie den DRAM auf eine höhere Frequenz einstellen, kann dies zu einen instabilen System führen. Gehen Sie zu Start und klicken Sie auf Computer > Verwalten > Datenträgerverwaltung. Wählen Sie die SSD, die Sie für die Erstellung der Partition verwenden wollen. ASUS P8Z77-V LK 4-19...
  • Seite 122 Rechtsklicken Sie auf Rechtsklicken Sie auf New Volume, welches Sie erstellen wollen und wählen Sie dann Shrink Volume. Falls Ihre SSD nicht initialisiert und unformatiert ist: Falls Ihre SSD nicht initialisiert und unformatiert ist: Rechtsklicken Sie auf die Disk die Sie für die Erstellung der Partition verwenden wollen und wählen Sie Initialize.
  • Seite 123 Tippen Sie select volume x (x = Nummer) ein und drücken Sie auf die Eingabetaste, um die Intel -Rapid-Start-Partition zu speichern. ® Der Wert “x” bezieht sich auf eine Disk, in welcher Sie die Speicherpartition erstellen wollen. ASUS P8Z77-V LK 4-21...

  • Seite 124: Aktivieren/Deaktivieren Der Intel ® Rapid Start Technology Im Betriebssystem

    Tippen Sie set id=84 override ein und drücken Sie auf die Eingabetaste. Warten Sie Tippen Sie auf den Verkleinerungsvorgang bis das Datenträgerverwaltungsprogramm eine neue Partition mit den Namen Hibernation Partition gefunden hat. Die Hibernation Partition erscheint nicht, wenn Sie “GPT (GUID Partition Table- Speicherart”...
  • Seite 125 Technology installiert ist für die Laufwerkswiederherstellung aus, tippen Sie select disk x (x = Nummer) ein und drücken dann die Eingabetaste. Der Wert “x” bezieht sich auf eine Disk, in welcher Sie die Speicherpartition löschen wollen. ASUS P8Z77-V LK 4-23...
  • Seite 126 Tippen Sie list partition ein und drücken Sie dann auf die Eingabetaste. Wählen Sie nun die Partition in der Intel ® Rapid Start Technology installiert ist, indem Sie select partition x (x = Nummer), eintippen und anschließend auf die Eingabetaste drücken. The value “x”...

  • Seite 127: Intel ® Smart Connect Technology

    Gehen Sie zu Utilities und klicken Sie auf Intel Smart Connect Technology. ® Es erscheint der Einstellungsassistent. Klicken Sie auf Next, um mit der Einrichtung zu beginnen. Markieren Sie I accept the terms in the License Agreement und klicken Sie dann auf Next. ASUS P8Z77-V LK 4-25...
  • Seite 128 Wählen Sie alle aus und klicken Sie auf Next, um Custom Setup auszuführen. Klicken Sie auf Install, um mit der Installation fortzufahren. Klicken Sie auf Yes, um Ihr System neu zu starten, damit die Einstellungen der soeben installierten Intel Smart Connect Technology übernommen werden. ®...
  • Seite 129 Zeitraum. Im Tab Help klicken Sie auf About, um die version anzuzeigen. Klicken Sie auf Topics, wenn Sie mehr über die Intel Smart Connect Technology und deren ® Konfiguration erfahren möchten. ASUS P8Z77-V LK 4-27...

  • Seite 130: Raid-Konfigurationen

    4.5 RAID-Konfigurationen Dieses Motherboard unterstützt folgende SATA RAID-Lösungen: Intel Rapid Storage-Technologie mit RAID 0, RAID 1, RAID 10 und RAID 5. • ® • Sie müssen Windows XP Service Pack 3 oder eine neuere Version installieren, bevor ® Sie Serial ATA-Festplatten benutzen können. Die Serial ATA RAID-Funktion ist nur verfügbar, wenn Sie Windows XP SP3 oder eine neuere Version benutzen.

  • Seite 131: Serial Ata-Festplatten Installieren

    RAID Volumes: None defined. Physical Devices: Port Device Model Serial # Size Type/Status(Vol ID) ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk [↑↓]-Select [ESC]-Exit [ENTER]-Select Menu ASUS P8Z77-V LK 4-29...

  • Seite 132: Erstellen Eines Raid-Sets

    Die Navigationstasten am unteren Bildschirmrand ermöglichen Ihnen, sich durch die Menüs zu bewegen und Menüoptionen auszuwählen. Die RAID BIOS-Setup-Bildschirme in diesen Abschnitt sind nur zur Referenz gedacht und können von der tatsächlichen Anzeige abweichen. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set Wählen Sie im Hauptbildschirm 1.
  • Seite 133 Are you sure you want to create this volume? (Y/N): Drücken Sie auf die Taste <Y>, um ein RAID-Set zu erstellen und zum Hauptmenü zurückzukehren, oder drücken Sie auf <N>, um zum Menü CREATE VOLUME zurückzukehren. ASUS P8Z77-V LK 4-31...

  • Seite 134: Löschen Eines Raid-Sets

    Löschen eines RAID-Sets Seien Sie beim Löschen eines RAID-Sets vorsichtig. Sie werden alle Daten auf den Festplatten verlieren, wenn Sie ein RAID-Set löschen. So löschen Sie ein RAID-Set Wählen Sie im Hauptmenü 2. Delete RAID Volume und drücken Sie dann die <Eingabetaste>.

  • Seite 135: Erstellen Einer Raid-Treiberdiskette

    Gehen Sie zum Menü Make Disk und klicken Sie auf Intel AHCI/RAID Driver Disk, um eine RAID-Treiberdiskette zu erstellen. Wählen Sie das USB-Diskettenlaufwerk als Ziellaufwerk aus. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Aktivieren Sie den Schreibschutz der Diskette, um eine Computervirusinfektion zu vermeiden. ASUS P8Z77-V LK 4-33...

  • Seite 136: Installieren Des Raid-Treibers Während Der Windows ® -Installation

    4.6.3 Installieren des RAID-Treibers während der Windows -Installation ® So installieren Sie die RAID-Treiber für Windows ® Während der Betriebssysteminstallation fordert das System Sie auf, die Taste <F6> zu drücken, um SCSI- oder RAID-Treiber von anderen Anbietern zu installieren. Drücken Sie <F6> und legen Sie danach die Diskette mit dem RAID-Treiber in das Diskettenlaufwerk ein.

  • Seite 137: Benutzen Eines Usb-Diskettenlaufwerks

    Vendor-ID und die Produkt-ID angezeigt. Durchsuchen Sie den Inhalt der RAID- Treiberdiskette, um die Datei txtsetup.oem zu finden Doppelklicken Sie auf diese Datei. Es erscheint ein Fenster, in dem Sie ein Programm zum Öffnen der OEM-Datei auswählen können. ASUS P8Z77-V LK 4-35...
  • Seite 138 Wählen Sie Notepad (Editor), um die Datei zu öffnen. Suchen Sie in der Datei txtsetup.oem nach den Abschnitten Suchen Sie in der Datei [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] und [HardwareIds.scsi.iaStor_DesktopWorkstationServer]. Geben Sie unter diesen beiden Abschnitten folgende Zeile ein: id = “USB\VID_xxxx&PID_xxxx”, “usbstor” [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_1C02&CC_0106”,”iaStor”...

  • Seite 139: Kapitel 5: Unterstützung Der Multi-Gpu Technologie

    So deinstallieren Sie die existierenden Grafikkartentreiber: Schließen Sie alle laufenden Anwendungen. In Windows XP gehen Sie zu Systemsteuerung > Programme Hinzufügen/ Entfernen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen. Schalten Sie Ihren Computer aus. ASUS P8Z77-V LK...

  • Seite 140: Installieren Von Zwei Crossfirex™-Grafikkarten

    5.�.�� Installieren von zwei CrossFireX™-Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze. Wenn Ihr Motherboard mehr als zwei PCIEX16- Steckplätze hat, beziehen Sie sich auf das Handbuch, welche der Steckplätze...

  • Seite 141: Installieren Der Gerätetreiber

    Klicken Sie im Catalyst Control Center- Fenster auf Graphics Settings > CrossFireX > Configure. Wählen Sie in der Grafikadapterliste die Grafikkarte, die als Anzeige-GPU arbeiten soll. Wählen Sie Enable CrossFireX. Klicken Sie auf Apply und dann auf OK, um das Fenster zu schließen. ASUS P8Z77-V LK...

  • Seite 142: Nvidia ® Sli™-Technologie

    NVIDIA SL�™-�echnologie -�echnologie ® Das Motherboard unterstützt die NVIDIA SLI™ (Scalable Link Interface) -Technologie, die ® Installation mehrerer GPU (Multi-Graphics Processing Units) Grafikkarten erlaubt. Folgen Sie den Installationsanweisungen in diesen Abschnitt. 5.2.1 Anforderungen Anforderungen • Im SLI-Modus sollten Sie zwei identische SLI-fähige Grafikkarten verwenden, die NVIDIA -zertifiziert sind.

  • Seite 143: Installieren Der Gerätetreiber

    Sie können NVIDIA Control Panel durch eine der folgenden zwei Methoden starten. Rechtsklicken Sie auf eine leere Stelle des Windows ® Bildschirms und wählen Sie NVIDIA Control Panel. Das NVIDIA Control Panel-Fenster wird geöffnet (Siehe Schritt B5). ASUS P8Z77-V LK...
  • Seite 144 Falls Sie im Schritt (A) das NVIDIA Control Panel nicht sehen können, wählen Sie Personalisieren. Im Personalisierung-Fenster wählen Sie Anzeigeeinstellungen. Klicken Sie im Anzeigeeinstellungen- Dialogfenster auf Erweiterte Einstellungen. Kapitel 5: Unterstützung der Multi-GPU Technologie...

  • Seite 145: Sli-Einstellungen Aktiveren

    Es erscheint das NVIDIA Control Panel- Es erscheint das NVIDIA Control Panel- Fenster. SLI-Einstellungen aktiveren Wählen Sie im NVIDIA Control Panel Set S�I Configuration. Klicken Sie Enable SLI, um die Anzeige auf SLI-gerenderten Inhalt einzustellen. Klicken Sie auf Apply, wenn Sie fertig sind. ASUS P8Z77-V LK...

  • Seite 146: Lucidlogix ® Virtu Mvp

    So installieren Sie LucidLogix Virtu™: ® Legen Sie die Support-DVD in das optische Laufwerk. Es erscheint der ASUS- Support-Assistent, wenn in Ihren Computer die Autorun-Funktion aktiviert ist. Klicken Sie auf den Tab Utilites und dann auf LucidLogix Virtu MVP™ Software Software.

  • Seite 147: Anzeige Einrichten

    Der d-Mode wird für erhöhte 3D-Spieleleistung empfohlen. i-Mode (Ausgabe über den VGA- d-Mode (Ausgabe über die Ausgang des aufgesetzte Grafikkarte� Motherboards) Die E7A-Anschlüsse des Motherboards und der aufgesetzten Grafikkarte sind nur zur Veranschaulichung und können sich von denen an Ihrem System befindlichen unterscheiden. ASUS P8Z77-V LK...

  • Seite 148: Lucidlogix ® Virtu Mvp™Konfigurieren

    5.3.3 LucidLogix Virtu MVP™konfigurieren konfigurieren ® Starten Sie das Virtu MVP Control Panel, um die Hauptfunktionen zu konfigurieren, Leistungseinstellungen vorzunehmen und Anwendungen für die grafische Virtualisierung auszuwählen. Rechtsklicken Sie auf das LucidLogix-Virtu-MVP-Symbol in der Taskleiste und wählen Sie dann Open Virtu MVP Control Panel, um das Panel zu öffnen. LucidLogix Virtu MVP ist automatisch aktiv, wenn Ihr System eingeschaltet wird.
  • Seite 149 Performance Hier können Sie die Funktionen Hyperformance oder Virtual Vsync ein- oder ausschalten. ® Hyperformance® ein- oder ausschalten Virtual Vsync ein- oder ausschalten ASUS P8Z77-V LK 5-11...
  • Seite 150 Applications Hier können Siedie Anwendungen für die grafische Virtualisierung auswählen. Ein Programm zum Ausführen über aufgesetzte Grafikkarte�� iGPU oder Hyperformance auswählen ® Programme hinzufügen, bearbveiten oder entfernen Beschreibung der drei Spalten: • D: Hier können Sie die Anwendungen auswählen, die über die aufgesetzte Grafikkarte laufen sollen.
