5 Verfügbares Zubehör
Verfügbares Zubehör
Elektrohydraulikpumpe
Fußschalter
Auflagerollen für Stromschienen
Tab. 2: Verfügbares Zubehör
6 Gerätebeschreibung
Die „Stromschienenzuschnitteinheit stationär" ist mit einem leistungsstarken ein-
fachwirkenden Hydraulikzylinder (9) ausgestattet und erzielt bei einem maxima-
len Druck von 700 bar eine Schneidkraft von etwa 23 Tonnen.

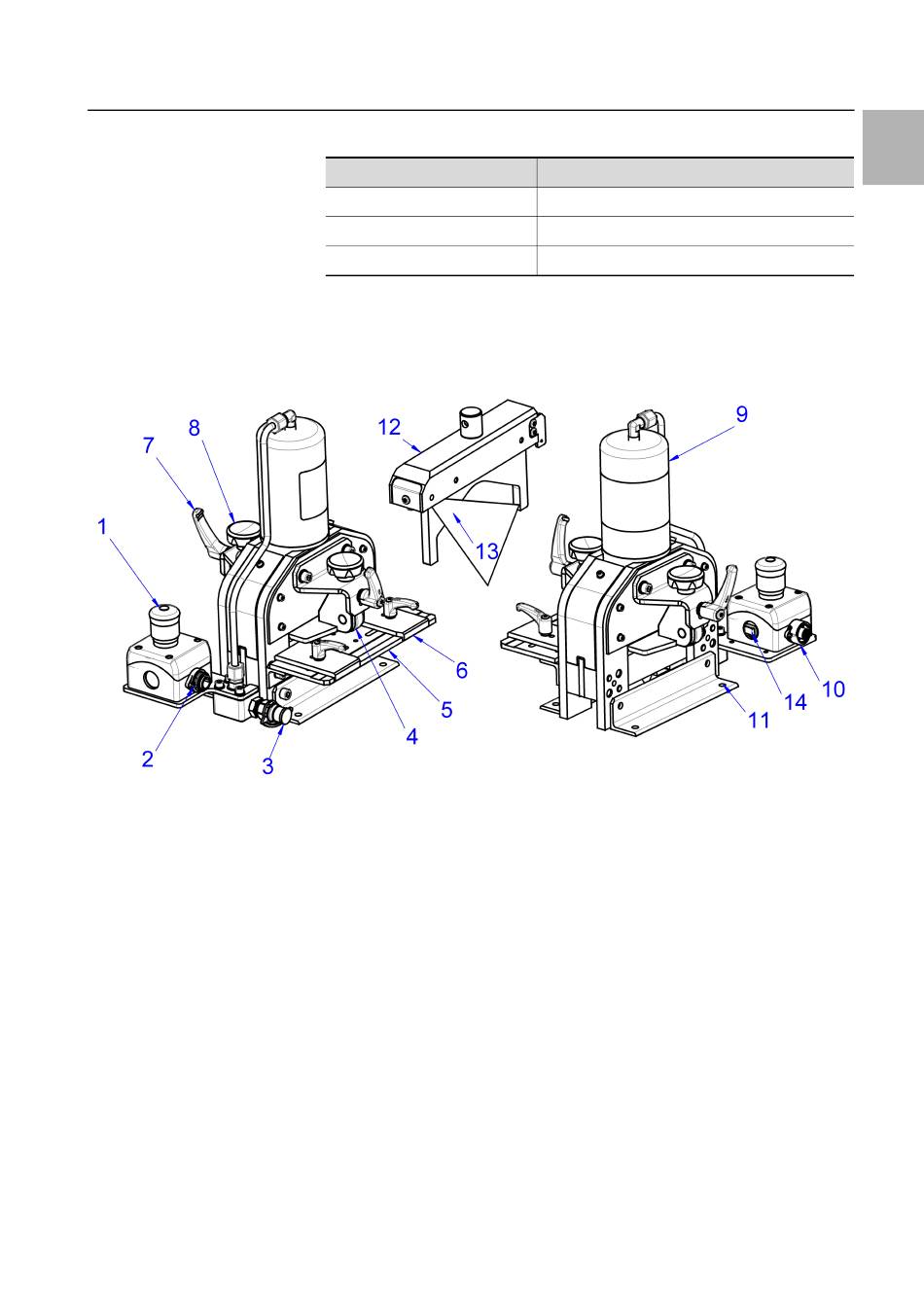

Abb. 1: Vorder- und Rückansicht
Legende
1 Not-Halt-Schalter
2 Anschlussbuchse (7-polig) für Steuerleitung
3 Anschluss für Hydraulikschlauch
4 Niederhalter mit Kugellager
5 Auflagetisch
6 Seitliche Führungsplatten
7 Feststellhebel für Niederhalter
8 Spannschrauben für Niederhalter
9 Hochdruck-Hydraulikzylinder
10 Anschlussbuchse (4-polig) für Fußschalter
11 Bohrungen zur Befestigung am Arbeitstisch
12 Messerbalken mit integriertem Linienlaser
13 Messer
14 Ein- und Ausschalter für Laser
Die Schneidkraft wird über den Messerbalken (12) gleichmäßig auf ein auswech-
selbares Messer (13) übertragen.
Der einpedalige Sicherheitsfußschalter wird über die 4-polige Buchse (10) mit
dem Schneidgerät verbunden. Ein zusätzlicher Not-Halt-Schalter (1) kann bei
Gefahrensituationen die Pumpe sofort stillsetzen und das Messer in seine Aus-
gangsposition zurückfahren lassen. Dank der Kombination aus Auflagetisch (5),
seitlichen Führungsplatten (6) und Niederhaltern (4) ist eine sichere, rechtwinklige
5 Verfügbares Zubehör
Art.-Nr.
4055.720
4055.712
4055.714
